Kompaktowa stopka z podwójnym podawaniem

Kompaktowa stopka z podwójnym podawaniem zapewnia najlepszą kontrolę nad materiałem podczas szycia wymagających tkanin, takich jak tkaniny pikowane lub tkaniny łatwo przywierające do stopki, np. winyl, skóra naturalna lub skóra syntetyczna.

Podczas korzystania z kompaktowej stopki z podwójnym podawaniem należy szyć ze średnią lub niską prędkością.

  • Podczas wybierania ściegów do zastosowania z kompaktową stopką z podwójnym podawaniem na ekranie aktywne będą tylko ściegi dostępne do użycia.
  • Podczas szycia tkanin, które łatwo sklejają się ze sobą, można uzyskać bardzie atrakcyjne wykończenie poprzez zastosowanie fastrygi na początku szycia.

Zakładanie kompaktowej stopki z podwójnym podawaniem

  1. Zdejmij stopkę.

    Wymiana stopki

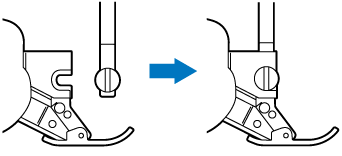

  2. Poluzuj śrubę uchwytu stopki, aby zdjąć uchwyt.

    1. Śruba uchwytu stopki
    2. Uchwyt stopki

  3. Ustaw kompaktową stopkę z podwójnym podawaniem na prowadniku stopki, wyrównując rowek kompaktowej stopki z podwójnym podawaniem z dużą śrubą.


    Widok z boku

  4. Przytrzymaj kompaktową stopkę z podwójnym podawaniem w miejscu prawą ręką, a następnie dokręć dużą śrubę śrubokrętem w kształcie dysku.

    UWAGA

    Mocno dokręć śrubę dołączonym śrubokrętem. Niedokręcona śruba może być przyczyną uderzenia igły o stopkę, co może spowodować obrażenia ciała.

  5. Podłącz złącze kompaktowej stopki z podwójnym podawaniem do gniazda w tylnej części maszyny.

  6. Naciśnij przycisk , aby odblokować wszystkie klawisze i przyciski.

    • Wszystkie przyciski obsługowe zostaną odblokowane i wyświetlony zostanie poprzedni ekran.

  7. Umieść tkaninę pod kompaktową stopką z podwójnym podawaniem, z igłą ustawioną w punkcie początkowym szycia.

  8. Opuść stopkę.

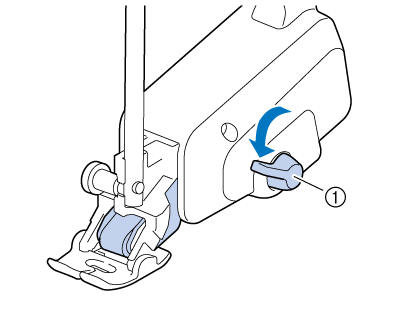

  9. Upewnij się, że dźwignia pozycji podawania jest opuszczona, a kompaktowa stopka z podwójnym podawaniem jest przygotowana do szycia.

    1. Dźwignia pozycji podawania

    Nie przestawiaj dźwigni podczas szycia.

    Gdy dźwignia pozycji podawania jest uniesiona, funkcja podwójnego podawania nie działa. Gdy dźwignia pozycji podawania jest opuszczona czarna taśma rolkowa kompaktowej stopki z podwójnym podawaniem jest załączona.

Zakładanie/zdejmowanie podeszwy

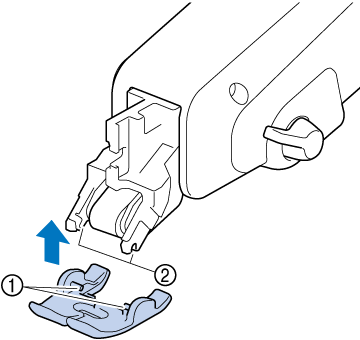

Załóż podeszwę, wyrównując trzpienie z rowkami i zatrzaskując ją na miejscu.

  1. Trzpienie
  2. Rowki

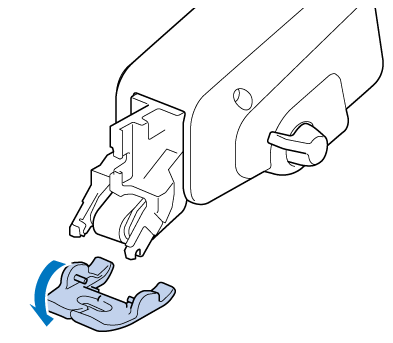

Jeśli naciśniesz przednią i tylną część kompaktowej stopki z podwójnym podawaniem, podeszwa kompaktowej stopki z podwójnym podawaniem zostanie wyczepiona.

Regulacja ilości tkaniny podawanej przez stopkę z podwójnym podawaniem

Mechanizm podwójnego podawania przeciąga górną tkaninę zgodnie z ustawioną długością ściegu. W przypadku tkanin sprawiających kłopoty wyreguluj dokładnie ustawioną długość, zmieniając wartość [Regulacja podwójnego podawania] na ekranie ustawień.

Niektóre przyciski wymienione w następujących procedurach mogą domyślnie być wyświetlane w kolorze jasnoszarym lub nie być dostępne. Aby aktywować przyciski w celu skonfigurowania ustawień zamontuj kompaktową stopkę z podwójnym podawaniem na maszynie. Przyciski staną się dostępne po wykryciu kompaktowej stopki z podwójnym podawaniem.

  1. Naciśnij przycisk .

    • Zostanie wyświetlony ekran ustawień.

  2. Naciśnij przycisk .

    • Zostanie wyświetlony ekran ustawień szycia.

  3. Przejdź do obszaru wyświetlania [Regulacja podwójnego podawania].

  4. Użyj przycisku lub , aby zwiększyć lub zmniejszyć ilość podawanej tkaniny górnej.

    • Ustawieniem wybieranym do szycia w większości przypadków jest [00].
    • Jeśli ilość podawanej tkaniny górnej jest zbyt mała, przez co jest dłuższa niż tkanina dolna, naciśnij , aby zwiększyć ilość podawanej tkaniny górnej.
    • Jeśli ilość podawanej tkaniny górnej jest zbyt duża, przez co jest krótsza niż tkanina dolna, naciśnij , aby zmniejszyć ilość podawanej tkaniny górnej.

  5. Naciśnij przycisk [OK], aby wrócić do początkowego ekranu.
