Nawijanie szpulki dolnej

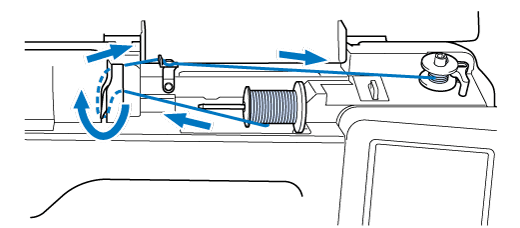

W tym rozdziale opisano procedurę nawlekania nici na szpulkę dolną.

1. Otwórz pokrywę górną.

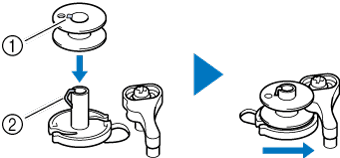

2. Umieść szpulkę dolną na wałku nawijacza szpulki dolnej w taki sposób, by rowek na szpulce dolnej wyrównał się ze sprężyną na wałku, a następnie przesuń wałek nawijacza szpulki dolnej w prawo, aż do jego zatrzaśnięcia na miejscu.


   1. Rowek
   2. Sprężyna wałka nawijacza szpulki dolnej

3. Zdejmij nasadkę szpulki i nałóż szpulkę dolną z nicią na trzpień szpulki.

   Nasuń szpulkę na trzpień szpulki, tak aby nić odwijała się od spodu do przodu szpulki.


   1. Nić rozwija się od spodu do przodu szpulki.

4. Nasuń nasadkę szpulki na trzpień szpulki jak najdalej w prawo, z okrągłą stroną zwróconą w lewo.


   WAŻNE

   • Jeśli szpulka lub nasadka szpulki nie zostały zamontowane poprawnie, może dojść do zaplątania się nici wokół trzpienia szpulki i uszkodzenia maszyny.
   • Nasadki szpulki są dostępne w trzech rozmiarach, umożliwiając dopasowanie nasadki szpulki do rozmiaru użytej szpulki. Jeśli nasadka szpulki jest za mała względem użytej szpulki, nić może zakleszczyć się w rowku szpulki lub spowodować uszkodzenie maszyny. W przypadku korzystania ze szpulki z nicią mini king należy używać wkładki szpulki z nicią.
     Szczegółowe informacje dotyczące wkładki szpulki z nicią (szpulka z nicią mini king) podano w sekcji „INFORMACJA” poniżej.

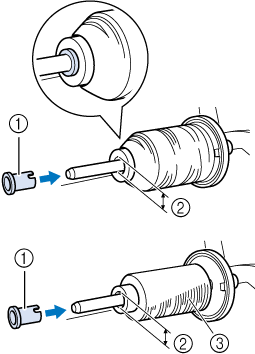

   • W przypadku korzystania ze szpulki pokazanej poniżej należy używać wkładki szpulki z nicią (szpulka z nicią mini king). Wkładka szpulki z nicią musi być całkowicie wsunięta. Po włożeniu szpulki wyciągnij trochę nici i sprawdź, czy odwija się bez problemu.
     1. Wkładka szpulki z nicią (szpulka z nicią mini king)
     2. Średnica otworu 8,0 mm do 10,5 mm
     3. Szpulka (nici nawinięte krzyżowo)
   • W przypadku korzystania z szybko odwijającej się nici, takiej jak przezroczysta nić nylonowa lub nić metaliczna, nałóż siatkę na szpulkę przed umieszczeniem jej na trzpieniu szpulki.
     Jeśli siatka na szpulkę jest za długa, złóż ją do rozmiaru szpulki.

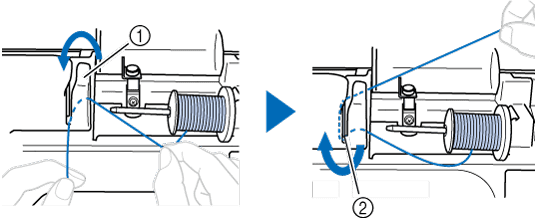

5. Trzymając nić blisko szpulki, przeciągnij ją przez pokrywę prowadnika nici.
   Następnie przełóż nić pod płytką prowadnika nici i pociągnij ją w prawo.


   1. Pokrywa prowadnika nici
   2. Płytka prowadnika nici

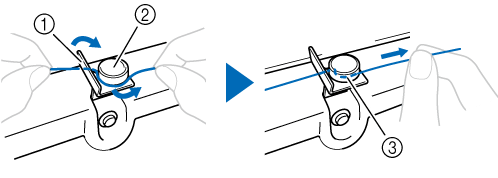

6. Przełóż nić pod haczykiem na prowadniku nawijania szpulki dolnej, a następnie nawiń ją w kierunku przeciwnym do ruchu wskazówek zegara pod tarczą naprężacza.


   1. Prowadnik nawijania szpulki dolnej
   2. Tarcza naprężacza
   3. Wepchnij możliwie najdalej

   Sprawdź, czy nić przechodzi pod tarczą naprężacza.

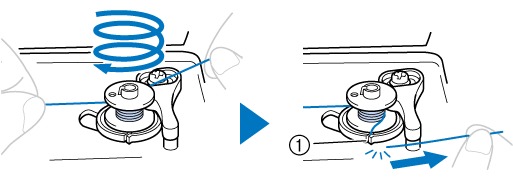

7. Nawiń nić na szpulkę dolną 5–6 razy w kierunku zgodnym z ruchem wskazówek zegara, przeciągnij nić przez szczelinę prowadzącą w gnieździe nawijacza szpulki dolnej, a następnie pociągnij nić w celu jej przycięcia.


   1. Szczelina prowadząca w gnieździe nawijacza szpulki dolnej (z wbudowanym przecinakiem).

   Sprawdź, czy nić jest nawinięta na szpulkę dolną w kierunku zgodnym z ruchem wskazówek zegara – w przeciwnym razie może dojść do zaplątania się nici wokół wałka nawijacza szpulki dolnej.

   UWAGA

   Pamiętaj o przycięciu nici zgodnie z opisem. Jeśli nić zostanie nawinięta na szpulkę dolną, a nie zostanie przycięta za pomocą przecinaka wbudowanego w szczelinę prowadnika gniazda nawijacza szpulki dolnej, może ona zaplątać się na szpulce dolnej lub spowodować złamanie igły w trakcie rozwijania nici dolnej oraz spowodować zranienie.

8. Przesuń regulator szybkości szycia, aby zmienić prędkość nawijania nici na szpulkę dolną. Przesuń regulator w prawo, aby zwiększyć prędkość. Aby ją zmniejszyć, przesuń regulator w lewo.



   Nawijanie nici elastycznych, takich jak przezroczysta nić nylonowa, zalecamy przeprowadzać przy niskich prędkościach, ponieważ mogą się rozciągnąć.

9. Włącz maszynę.

   • Przycisk „Start/Stop” zaświeci się na pomarańczowo.

10. Naciśnij przycisk „Start/Stop”, aby rozpocząć nawijanie nici na szpulkę dolną.
    Jeśli moduł sterowania stopką jest podłączony, naciśnij go.


    WAŻNE

    Podczas nawijania przezroczystej nici nylonowej na szpulkę dolną należy przerwać nawijanie, kiedy szpulka dolna jest nawinięta w stopniu od 1/2 do 2/3. Jeśli szpulka dolna jest całkowicie nawinięta przezroczystą nicią nylonową, nić może się nawinąć nierówno lub wydajność szycia może zostać obniżona. Ponadto szpulka dolna może zostać poddana skrajnie silnemu naciskowi, usunięcie szpulki z wałka nawijacza szpulki dolnej może nie być możliwe lub też szpulka dolna może pęknąć.



11. Kiedy nici zaczną nawijać się na szpulkę dolną z coraz mniejszą prędkością, naciśnij przycisk „Start/Stop”, aby zatrzymać maszynę.
    Jeśli moduł sterowania stopką jest podłączony, zdejmij z niego stopę.

    WAŻNE

    Gdy nici zaczną nawijać się na szpulkę dolną z coraz mniejszą prędkością, zatrzymaj maszynę, aby zapobiec jej uszkodzeniu.

12. Odetnij nić przecinakiem.

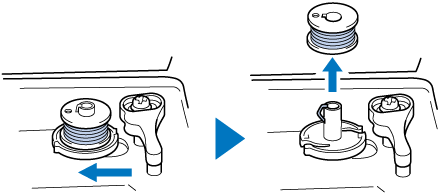

13. Przesuń wałek nawijacza szpulki dolnej w lewo, do zatrzaśnięcia się na miejscu, i zdejmij szpulkę dolną z wałka.



14. Przesuń regulator szybkości szycia w wybrane położenie szybkości.

15. Zdejmij szpulkę z nicią dolną z trzpienia szpulki.
