Zewnętrzny znacznik prowadnic

Zakładanie zewnętrznego znacznika prowadnic

1. Naciśnij przycisk (przycisk wymiany stopki/igły), aby zablokować wszystkie klawisze i przyciski.

2. Wciśnij mocno uchwyt przewodu do otworu nad dźwignią nawlekacza igły.



3. Wciśnij mocno zewnętrzny znacznik prowadnic do otworu po lewej stronie w przedniej części maszyny.



4. Poprowadź przewód zewnętrznego znacznika prowadnic wzdłuż górnej części uchwytu przewodu i przez dwa haki, a następnie przełóż koniec przewodu na tył maszyny.



5. Włóż wtyczkę na końcu przewodu do gniazda w maszynie.



6. Naciśnij przycisk (przycisk wymiany stopki/igły), aby odblokować wszystkie klawisze i przyciski.

Aktywacja znacznika prowadnic

1. Wyświetl ekran wyboru ściegu.

2. Naciśnij przycisk .

   • Funkcja znacznika prowadnic zostanie włączona i wyświetlony zostanie znacznik prowadnic.

Wygląd przycisku informuje o stanie funkcji znacznika prowadnic.

: Funkcja znacznika prowadnic jest wyłączona.

: Funkcja znacznika prowadnic jest włączona.

: Zewnętrzny znacznik prowadnic nie jest podłączony do maszyny.

Regulacja położenia prowadnicy

Po zainstalowaniu zewnętrznego znacznika prowadnic wyreguluj położenie prowadnicy tak, aby była ustawiona równolegle do oznaczenia na pokrywie szpulki dolnej. Jeśli na pokrywie szpulki dolnej nie ma żadnych oznaczeń, wymień ją na pokrywę z oznaczeniami.

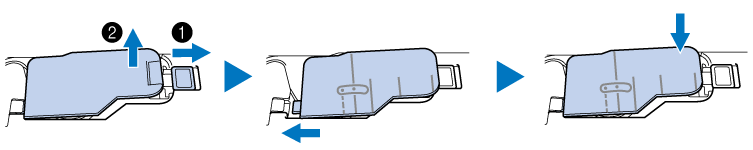

1. Wymień pokrywę szpulki dolnej na pokrywę z oznaczeniami. Przed przeprowadzeniem wymiany naciśnij przycisk (przycisk wymiany stopki/igły), aby zablokować wszystkie klawisze i przyciski.

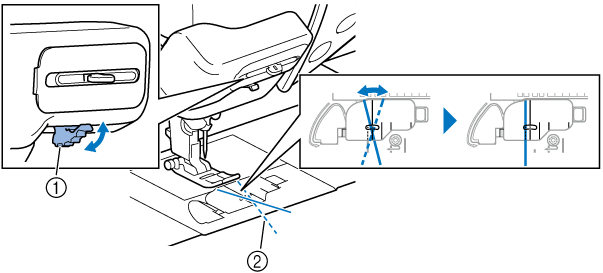

2. Skoryguj orientację prowadnicy korektorem, tak aby była ustawiona równolegle do oznaczeń na pokrywie szpulki dolnej.


   1. Korektor
   2. Prowadnica

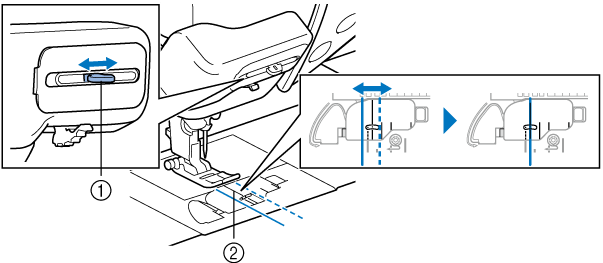

3. Przesuń suwak w prawo lub w lewo, aby wyrównać prowadnicę z pozycją szycia.


   1. Suwak
   2. Oznaczenia na pokrywie szpulki dolnej

   Do zmiany pozycji prowadnicy używaj suwaka. Nie używaj korektora.

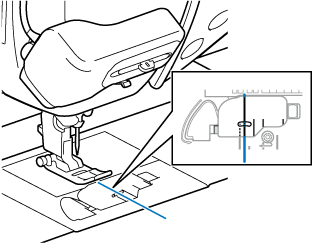

4. Użyj korektora i suwaka, aby precyzyjnie wyregulować orientację i pozycję prowadnicy.



Zmiana pozycji prowadnicy

Przesuń prowadnicę, wykorzystując skalę prowadnic.

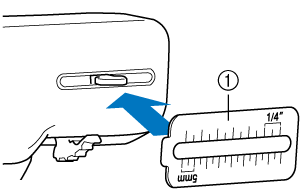

1. Przymocuj skalę prowadnic do zewnętrznego znacznika prowadnic.


   1. Skala prowadnic
   • Skala jest początkowo przymocowana do zewnętrznego znacznika prowadnic.
   • Tylna strona skali jest magnetyczna, dzięki czemu można ją mocować do zewnętrznego znacznika prowadnic lub zdejmować ją z niego.
   • Skala zawiera oznaczenia w dwóch jednostkach: milimetrach i calach.
     Przymocuj skalę tak, aby wybrana jednostka znajdowała się u góry.

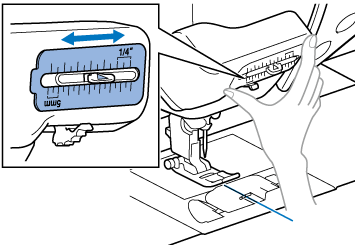

2. Przesuń skalę prowadnic, aby wyrównać jej linię z oznaczaniem (▲) na suwaku.


   • Wyrównaj linię skali prowadnic z oznaczaniem na suwaku.
   • Wyrównanie punktu odniesienia z oznaczeniem na pokrywie szpulki dolnej ułatwi zmianę pozycji prowadnicy.

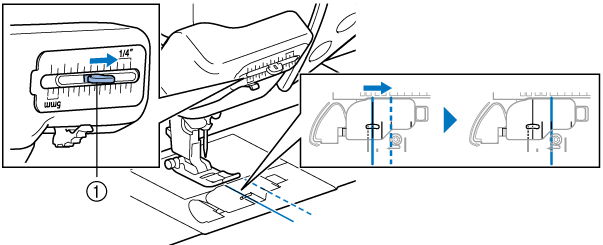

3. Korzystając z linii skali prowadnic, przesuń prowadnic suwakiem.


   1. Suwak
   • Wyrównanie prowadnicy z oznaczeniem na pokrywie szpulki dolnej jest również przydatne.
