Очистка сканера и роликов

Пятно грязи или корректора на стеклянной планке сканера может ухудшить качество сканирования. Если на отсканированных изображениях появляется вертикальная линия или отсутствуют некоторые области, очистите сканер и ролики.

ADS-4300N/ADS-4700W

  1. Нажмите и удерживайте кнопку image, чтобы выключить устройство.

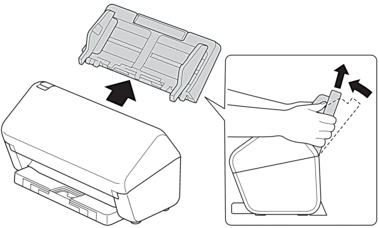

  2. Извлеките АПД.

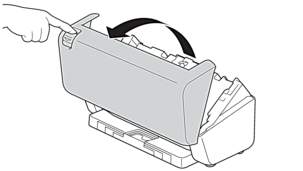

  3. Нажмите на фиксатор, чтобы открыть переднюю крышку.
  4. Мягкой безворсовой тканью очистите стеклянные планки (1) в блоке автоподатчика сзади устройства. Убедитесь, что обе стеклянные планки чистые.
  5. Нажмите на левую верхнюю сторону крышки ролика торможения вниз и потяните крышку.
  6. Удерживая вал ролика торможения, потяните его на себя, а затем снимите ролик торможения, потянув его вправо.
  7. Очистите ролик торможения мягкой безворсовой тканью, слегка смоченной водой.

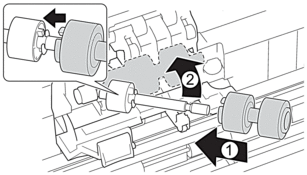

  8. Установите ролик торможения на вал и вставьте ролик в устройство.
  9. Закройте крышку ролика торможения.
  10. Очистите ролики захвата бумаги мягкой безворсовой тканью, слегка смоченной водой, движениями из стороны в сторону.
  11. Закройте переднюю крышку и установите на место АПД.
  12. Нажмите кнопку image, чтобы включить устройство.
ПРИМЕЧАНИЕ

(ADS-4700W)

Если на ЖК-дисплее устройства появляется оповещение [Опов. о план. обслуживании], нужно немедленно очистить устройство. В противном случае возможно замятие бумаги и проблемы с ее подачей.

Прежде всего проведите пальцем по стеклу, чтобы проверить, есть ли на нем грязь или мусор. Очистите стеклянные планки мягкой безворсовой тканью. Возможно, такую очистку потребуется повторить три-четыре раза. Для проверки после каждой очистки выполняйте сканирование какого-нибудь документа.


Если на стеклянной планке осталось пятно грязи или корректора, на образце сканирования появится вертикальная линия.

После очистки стеклянной планки эта вертикальная полоса исчезает.

ADS-4900W

  1. Нажмите и удерживайте кнопку image, чтобы выключить устройство.
  2. Извлеките АПД.
  3. Нажмите на фиксатор, чтобы открыть переднюю крышку.
  4. Мягкой безворсовой тканью очистите стеклянные планки (1) в блоке автоподатчика сзади устройства. Убедитесь, что обе стеклянные планки чистые.
  5. Нажмите одновременно на обе стороны крышки ролика торможения внутрь и потяните крышку вниз.
  6. Поднимите пальцем ролик торможения и извлеките его.
  7. Очистите ролик торможения мягкой безворсовой тканью, слегка смоченной водой.
  8. Поместите вал ролика торможения в открытый отсек и вставьте ролик в устройство.
  9. Закройте крышку ролика торможения.
  10. Очистите ролик захвата бумаги мягкой безворсовой тканью, слегка смоченной водой, движениями из стороны в сторону.
  11. Закройте переднюю крышку и установите на место АПД.
  12. Нажмите кнопку image, чтобы включить устройство.
ПРИМЕЧАНИЕ

Если на ЖК-дисплее устройства появляется оповещение [Опов. о план. обслуживании], нужно немедленно очистить устройство. В противном случае возможно замятие бумаги и проблемы с ее подачей.

Прежде всего проведите пальцем по стеклу, чтобы проверить, есть ли на нем грязь или мусор. Очистите стеклянные планки мягкой безворсовой тканью. Возможно, такую очистку потребуется повторить три-четыре раза. Для проверки после каждой очистки выполняйте сканирование какого-нибудь документа.


Если на стеклянной планке осталось пятно грязи или корректора, на образце сканирования появится вертикальная линия.

После очистки стеклянной планки эта вертикальная полоса исчезает.
