6 Întreţinere de rutină

Înlocuirea consumabilelor

Când trebuie să schimbaţi consumabilele, pe ecranul LCD vor apărea următoarele mesaje.

Mesaje pe LCD	Consumabilul de înlocuit	Durată de aproximativă de utilizare	Modul de înlocuire	Nr. ordine
Toner terminat	Cartuş de toner	<Negru> 2.500 de pagini¹² 5.000 de pagini ¹³ <azuriu, magenta, galben> 1.500 de pagini¹² 4.000 de pagini ¹³	Consultaţi Mesajul Tonerul s-a Terminat.	TN-130C², TN-130M², TN-130Y², TN-130BK², TN-135C³, TN-135M³, TN-135Y³, TN-135BK³
CutieToner plină	Cutie toner	20.000 de pagini⁴	Consultaţi Mesaj de umplere a cutiei pentru resturile de toner.	WT-100CL

¹	La un grad de acoperire a paginii de 5% (format A4 sau Letter). Numărul efectiv de pagini imprimate va varia în funcţie de sarcinile de imprimare şi de hârtia utilizată.
²	Cartuş cu toner standard.
³	Cartuş cu toner de capacitate mare.
⁴	La 5% gradul de acoperire a paginii, la CMYK fiecare (format A4 sau Letter). Numărul efectiv de pagini imprimate va varia în funcţie de sarcinile de imprimare şi de hârtia utilizată.

Pe ecranul LCD vor apărea următoarele mesaje in starea Ready. Aceste mesaje vă avertizează suplimentar cu privire la înlocuirea consumabilelor înainte ca acestea să se termine. Pentru a evita situaţiile neplăcute, este bine să aveţi în vedere să achiziţionaţi consumabile de rezervă înainte ca imprimanta să nu mai printeze.

Mesaje pe LCD	Partea consumabilă de înlocuit	Durată de aproximativă de utilizare	Modul de înlocuire	Nr. ordine
Pregatit	Cartuş cu toner, negru	2.500 de pagini¹²³ 5.000 de pagini¹²⁴	Consultaţi Mesaj de avertizare toner aproape pe terminate.	TN-130BK³ TN-135BK⁴
Pregatit	Cartuş cu toner, galben	1.500 de pagini¹²³ 4.000 de pagini¹²⁴		TN-130Y³ TN-135Y⁴
Pregatit	Cartuş cu toner, magenta			TN-130M³ TN-135M⁴
Pregatit	Cartuş cu toner, azuriu			TN-130C³ TN-135C⁴

¹	La un grad de acoperire a paginii de 5% (format A4 sau Letter). Numărul efectiv de pagini imprimate va varia în funcţie de sarcinile de imprimare şi de hârtia utilizată.
²	De exemplu, în cazul în care cartuşele cu toner galben şi magenta sunt aproape goale, va apărea indicaţia ‘’ (=indicator vizual clipitor ). În cazul în care cartuşele cu toner galben şi magenta sunt goale, indicatorul va dispărea.
³	Cartuş cu toner standard.
⁴	Cartuş cu toner de capacitate mare.

Următoarele mesaje se referă la întreţinere şi apar alternativ cu mesajul Ready pe rândul superior al ecranului LCD, atunci când imprimanta se află în starea Ready. Aceste mesaje vă indică faptul că va trebui să înlocuiţi fiecare consumabil cât mai repede posibil, întrucât s-a încheiat durata de utilizare a consumabilului. Imprimanta va continua să printeze când oricare dintre aceste mesaje apare pe LCD.

Mesaje pe LCD	Partea consumabilă de înlocuit	Durată de aproximativă de utilizare	Modul de înlocuire	Nr. ordine
Cilin pe termin	Unitate cilin	17.000 de pagini¹	Consultaţi Unitatea cilindrului.	DR-130CL
CToner apr. Plin	Cutie toner	20.000 de pagini¹²	Consultaţi Mesaj de umplere a cutiei pentru resturile de toner.	WT-100CL
Înloc.Unit Curea	Ansamblu curea	50.000 de pagini¹	Consultaţi Mesaj de schimbare a ansamblului curea.	BU-100CL
Cuptor Uzat	Cuptor	80.000 de pagini¹	Sunaţi dealerul sau Serviciul Relaţii Clienţi Brother pentru înlocuirea cuptorului.
Unit Laser uzată	Unitatea laser	100.000 de pagini¹	Sunaţi dealerul sau Serviciul Relaţii Clienţi Brother pentru înlocuirea unităţii laser.
Înloc. Kit PF1,2	Kitul de alimentare cu hârtie 1, 2. (Valţ preluare hârtie, Suport separator)	100.000 de pagini¹	Sunaţi dealerul dumneavoastră sau Centrul de soluţii Brother pentru înlocuirea kitului de alimentare cu hârtie 1, 2.
Înloc. Kit PF MF	Kitul de alimentare cu hârtie MP. (Valţ preluare hârtie, Suport separator)	50.000 de pagini¹	Sunaţi dealerul dumneavoastră sau serviciul cu clienţii al Brother pentru înlocuirea kitului de alimentare cu hârtie MP.

¹	La printare pe hârtie în format A4 sau Letter. Numărul efectiv de pagini imprimate va varia în funcţie de sarcinile de imprimare şi de hârtia utilizată.
²	La 5% gradul de acoperire a paginii, la CMYK fiecare (format A4 sau Letter).

Notă

•	(Aruncaţi consumabilele uzate în conformitate cu reglementările locale, separat de deşeurile menajere.) Dacă aveţi întrebări, sunaţi centrul local de reciclare a deşeurilor. Asiguraţi-vă că aţi resigilat bine consumabilele, pentru a evita vărsarea materialelor dinăuntru.
•	Recomandăm aşezarea consumabilelor uzate pe o coală de hârtie, pentru a evita vărsarea sau împrăştierea accidentală înăuntru a materialului.
•	Dacă utilizaţi hârtie care nu este un echivalent direct al hârtiei recomandate, durata de exploatare a consumabilelor şi a componentelor imprimantei se poate reduce.
•	Durata de exploatare prevăzută pentru fiecare cartuş cu toner şi o cutie pentru resturile de toner se bazează pe o medie de 5% a gradului de acoperire a suprafeţei de imprimat, indiferent de culoarea utilizată din cartuşul cu toner. Frecvenţa înlocuirii va depinde de complexitatea paginilor imprimate, de procentul de acoperire şi de tipul de mijloace utilizate.

Cartuşuri cu toner

Notă

•	Cantitatea de toner utilizată depinde de structura datelor imprimate şi de setarea densităţii de imprimare.
•	Nu despachetaţi cartuşul de toner decât imediat înainte de a-l introduce în imprimantă.

Mesaj de avertizare toner aproape pe terminate

Verificarea paginilor imprimate, numărarea paginilor şi afişarea de mesaje cu regularitate. Dacă indicatorul

începe să clipească, imprimanta mai are foarte puţin toner sau tonerul nu este distribuit uniform în interiorul cartuşului.

Pregatit

Cele patru însemne

(de asemenea,

=clipire

) reprezintă cartuşele cu toner negru (K), galben(Y), magenta (M), azuriu (C) de la stânga la dreapta.

Cu toate că după prima apariţie a mesajului Low Toner (Nivel redus de toner) puteţi imprima până la 300 de pagini suplimentare (la o acoperire de 5%), nu uitaţi să înlocuiţi cartuşul de toner înainte ca acesta să devină complet gol. Când se întâmplă acest lucru, indicatorul

de pe LCD va dispărea.

Începutul paginii

Mesajul Tonerul s-a Terminat

Când pe LCD apare următorul mesaj, trebuie să înlocuiţi cartuşul cu toner:

Toner terminat

Înlocuiţi Negru(K)

Rândul al doilea de pe ecranul LCD indică ce culoare trebuie înlocuită.

Începutul paginii

Înlocuirea unui cartuş cu toner

Notă

•	Pentru a obţine o imprimare de calitare, vă recomandăm să folosiţi cartuşe de toner Brother originale. Când doriţi să achiziţionaţi cartuşe cu toner, contactaţi dealerul dumneavoastră sau Centrul de soluţii Brother.
•	Vă recomandăm să curăţaţi imprimanta când înlocuiţi cartuşul de toner. Consultaţi Curăţare.

ATENŢIE

	Nu despachetaţi cartuşul de toner decât imediat înainte de a-l introduce în imprimantă. Dacă sunt lăsate despachetate cartuşele o perioadă mai lungă de timp durata de viaţă a tonerului se scurtează.
	Dacă o unitate cilindru nedespachetată este lăsată în lumina directă a soarelui, unitatea se poate defecta.
	Puneţi cartuşul de toner în unitatea cilindru imediat după ce îndepărtaţi capacul de protecţie. Pentru a evita probleme cu calitatea imprimării, NU atingeţi părţile haşurate prezentate în ilustraţii.

ATENŢIE

Pentru SUA şi Canada

Brother recomandă să nu reîncărcaţi cartuşul cu toner livrat odată cu imprimanta. De asemenea, recomandăm să folosiţi pentru înlocuirea consumabilelor numai produse originale marca Brother. Utilizarea sau încercarea de a utiliza cartuşe şi/sau cartuşe potenţial incompatibile pot duce la deteriorarea echipamentului şi/sau poate imprima la calităţi nesatisfăcătoare. Garanţia pe care o acordăm nu include problemele cauzate de utilizarea de toner şi/sau cartuşe comercializate de terţi neautorizaţi. Pentru a vă proteja investiţia şi a obţine performanţe înalte de la echipamentul Brother, recomandăm utilizarea produselor originale marca Brother.

ATENŢIE

	Pentru Marea Britanie şi alte ţări
	Imprimantele Brother sunt concepute pentru a funcţiona cu toner cu anumite caracteristici: pentru performanţe optime e indicat să utilizaţi cartuşe de toner purtând marca originală Brother. Brother nu poate garanta obţinerea celor mai bune performanţe dacă se utilizează toner sau cartuşe având alte caracteristici tehnice. De aceea Brother nu recomandă folosirea altor cartuşe pentru această imprimantă în afara cartuşelor originale Brother.
	Dacă apar defecţiuni ale unităţii cilindru sau ale altor piese ale acestei imprimante ca urmare a utilizării produselor altor fabricanţi, nici o reparaţie necesară pentru remedierea acestor defecţiuni nu va fi acoperită de garanţie.

Opriţi imprimanta de la întrerupător. Apăsaţi butonul de eliberare a capacului frontal şi apoi deschideţi capacul frontal.

Ţineţi mânerul de culoare verde al unităţii cilindrului. Ridicaţi unitatea cilindrului şi apoi trageţi-o în afară până când aceasta se opreşte.

Ţineţi mânerul cartuşului de toner şi scoateţi cartuşul din unitatea cilindrului. Repetaţi operaţiunea pentru toate cartuşele de toner.

ATENŢIE

	Vă recomandăm să aşezaţi cartuşele cu toner pe o suprafaţă curată, plană, sub care aţi pus o coală de hârtie nefolositoare, pentru situaţia în care vărsaţi sau împrăştiaţi accidental toner.
	NU aruncaţi cartuşul de toner în foc. Ar putea exploda, provocând accidente.
	Manevraţi cu grijă cartuşul de toner. Dacă vărsaţi toner pe mâini sau pe haine, ştergeţi-vă sau spălaţi-vă imediat cu apă rece.
	Pentru a evita probleme cu calitatea imprimării, NU atingeţi părţile haşurate prezentate în ilustraţii.

Notă

•	Aveţi grijă să puneţi cartuşul de toner într-o pungă sigilată pentru a împiedica praful de toner să se verse din cartuş.
•	Eliminaţi cartuşul de toner uzat conform legislaţiei din ţara dvs., ţinându-l separat de gunoiul menajer. Dacă aveţi întrebări, sunaţi centrul local de reciclare a deşeurilor.

Curăţaţi firul corotron după cum urmează:

(1)

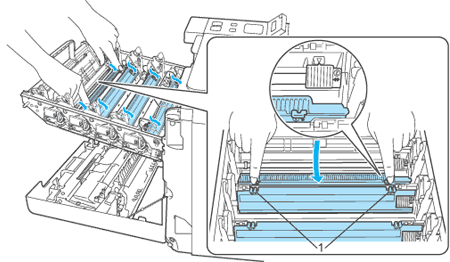

Apăsaţi pentru a elibera clemele de prindere ale capacului firului corotron alb (1) şi deschideţi capacul.

(2)

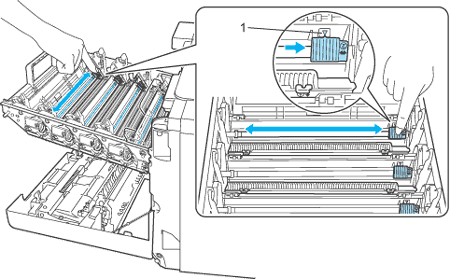

Curăţaţi firul corotron din interiorul unităţii cilindrului, deplasând uşor siguranţa de culoare verde de la dreapta la stânga şi de la stânga la dreapta, de câteva ori.

ATENŢIE

Aveţi grijă să aşezaţi siguranţa în poziţia iniţială

(1). Dacă uitaţi să faceţi acest lucru, paginile pot ieşi imprimate cu o dungă verticală.

(3)

Închideţi capacul firului corotron.

(4)

Repetaţi etapele (1) la (3) pentru a curăţa fiecare dintre cele trei fire corotroane rămase.

Despachetaţi noul cartuş de toner. Ţineţi cartuşul cu ambele mâini şi scuturaţi uşor de cinci sau de şase ori pentru a împărţi tonerul uniform în interiorul cartuşului.

Scoateţi capacul de protecţie.

Ţineţi mânerul cartuşului de toner şi introduceţi cartuşul de toner în unitatea cilindrului. Asiguraţi-vă că aţi potrivit culoarea cartuşului cu toner cu eticheta de aceeaşi culoare din unitatea cilindrului şi asiguraţi-vă că îndoiţi mânerul cartuşului (1) odată ce cartuşul cu toner este pus la locul său. Repetaţi operaţiunea pentru toate cartuşele de toner.

1.C - Azuriu

2.M - Magenta

3.Y - Galben

4.K - Negru

Reintroduceţi unitatea cilindrului în imprimantă.

Închideţi capacul din faţă al imprimantei.
