Ansamblu curea de transfer

Nr. comandă BU-100CL

Mesaj de schimbare a ansamblului curea

Când se termină ansamblul curea, următorul mesaj va apărea pe ecranul LCD. Când vedeţi acest mesaj, trebuie să înlocuiţi ansamblul curea:

Înloc.Unit Curea

ATENŢIE

	NU atingeţi suprafaţa ansamblului curea. Dacă îl atingeţi, acest fapt poate duce la scăderea calităţii imprimării.
	Deteriorările cauzate de manevrarea incorectă a ansamblului curea poate anula garanţia.

Începutul paginii

Înlocuirea ansamblului curea

Opriţi imprimanta de la întrerupător. Apăsaţi butonul de eliberare a capacului frontal şi apoi deschideţi capacul frontal.

Ţineţi mânerul de culoare verde al unităţii cilindrului. Ridicaţi unitatea cilindrului şi apoi trageţi-o în afară până când aceasta se opreşte.

Eliberaţi pârghia de prindere de culoare gri (1) care se găseşte în partea stânga a imprimantei. Scoateţi complet unitatea cilindrului din imprimantă cu ajutorul mânerelor de culoare verde ale unităţii cilindrului.

ATENŢIE

	Apucaţi de mânarele de culoare verde ale unităţii cilindru atunci când îl transportaţi. NU apucaţi de parţile laterale ale unităţii cilindru.
	Vă recomandăm să aşezaţi unitatea cilindrului şi unitatea de transfer pe o suprafaţă curată, plană, pe care aţi pus o coală de hârtie nefolositoare, pentru situaţia în care vărsaţi sau împrăştiaţi accidental toner.
	Pentru a preveni defectarea imprimantei din cauza electricităţii statice, NU atingeţi electrozii prezentaţi în ilustraţie.

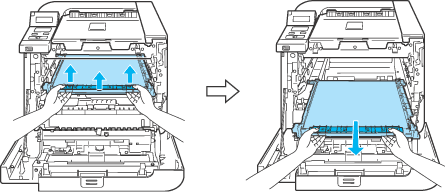

Ţineţi componentele de culoare verde ale unităţii de transfer cu ambele mâini şi ridicaţi unitatea de transfer, apoi trageţi-o spre exterior.

Despachetaţi noua unitate de transfer şi îndepărtaţi învelişul de protecţie şi hârtia de protecţie.

Introduceţi noul ansamblu curea în imprimantă. Potriviţi însemnul

de pe ansamblul curea cu însemnul

de pe imprimantă. Împingeţi în jos de porţiunea de culoare verde a unităţii de transfer pentru a o bloca pe poziţie.

Introduceţi unitatea cilindru înapoi în imprimantă astfel.

(1)

Asiguraţi-vă că mânerul de blocare de culoare gri (1) este ridicat şi apoi introduceţi unitatea cilindrului în imprimantă. Apăsaţi pe mânerul de blocare gri (1).

Notă

Când introduceţi unitatea cilindrului în imprimantă, potriviţi însemnele verzi (1) de pe mânerul unităţii cilindrului cu săgeţile verzi (2) de pe ambele părţi ale echipamentului.

(2)

Împingeţi unitatea cilindrului până când aceasta se opreşte.

Închideţi capacul frontal.

Când înlocuiţi ansamblul curea cu unul nou, trebuie să aduceţi contorul ansamblului, parcurgând paşii următori:

1	Realimentaţi imprimanta cu energie electrică.
2	Apăsaţi butonul + sau - pentru a selecta Info. aparat.
3	Apăsaţi OK pentru a trece la următorul nivel al meniului, şi apoi apăsaţi butonul + sau - pentru a selecta Res Uzură Piese.
4	Apăsaţi OK, şi apoi apăsaţi butonul + pentru a selcta Ansamblu Curea.
5	Apăsaţi OK de două ori.
