Unitatea cilindrului

Nr. comandă DR-130CL

O nouă unitate a cilindrului poate imprima aproximativ 17.000 de pagini, în format A4 sau Letter.

Notă

•	Sunt mulţi factori care influenţează durata de exploatare exactă a unităţii, cum ar fi temperatura, umiditatea, tipul de hârtie, tipul de toner utilizat etc. În condiţii ideale, durata de viaţă medie a cilindrului este estimată la circa 17.000 de pagini. Numărul efectiv de pagini tipărite de cilindrul dvs. poate fi mult mai mic decât cel estimat. Deoarece nu putem controla multitudinea de factori care determină durata de viaţă efectivă a cilindrului, nu putem garanta un număr de pagini minim tipărite cu un cilindru.
•	Pentru a obţine cele mai bune performanţe, folosiţi numai toner original Brother. Nu folosiţi imprimanta decât într-un mediu curat, fără praf, ventilat corespunzător.
•	Folosirea unui cilindru produs de un terţ fabricant poate reduce nu numai calitatea imprimării, ci şi durata de viaţă a imprimantei. Garanţia nu acoperă problemele provocate de utilizarea unei unităţi cilindru produse de un terţ fabricant.

Mesajul Cilindrul este aproape teminat

Cilin pe termin

Dacă pe LCD apare Cilin pe termin, înseamnă că durata de viaţă a unităţii cilindru se apropie de sfârşit. Vă recomandăm să înlocuiţi unitatea cilindru cu una nouă înainte să constataţi o depreciere considerabilă a calităţii de imprimare.

Începutul paginii

Înlocuirea unităţii cilindru

ATENŢIE

	Înainte de a scoate unitatea cilindru, manevraţi-o cu grijă deoarece poate conţine toner.
	De fiecare dată când înlocuiţi unitatea cilindru, curăţaţi interiorul imprimantei. (Consultaţi Curăţare.)

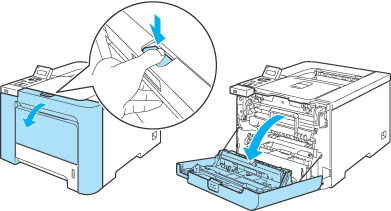

Opriţi imprimanta de la întrerupător. Apăsaţi butonul de eliberare a capacului frontal şi apoi deschideţi capacul frontal.

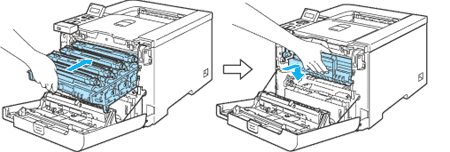

Ţineţi mânerul de culoare verde al unităţii cilindrului. Ridicaţi unitatea cilindrului şi apoi trageţi-o în afară până când aceasta se opreşte.

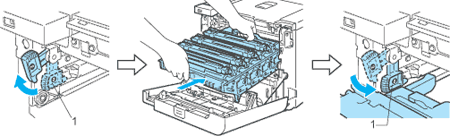

Eliberaţi pârghia de prindere de culoare gri (1) care se găseşte în partea stânga a imprimantei. Scoateţi complet unitatea cilindrului din imprimantă cu ajutorul mânerelor de culoare verde ale unităţii cilindrului.

ATENŢIE

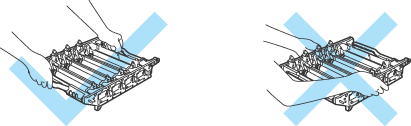

	Apucaţi de mânarele de culoare verde ale unităţii cilindru atunci când îl transportaţi. NU apucaţi de parţile laterale ale unităţii cilindru.
	Vă recomandăm să aşezaţi unitatea cilindrului pe o suprafaţă curată, plană, pe care aţi pus o coală de hârtie nefolositoare, pentru situaţia în care vărsaţi sau împrăştiaţi accidental toner.
	Manevraţi cu grijă cartuşul de toner. Dacă vărsaţi toner pe mâini sau pe haine, ştergeţi-vă sau spălaţi-vă imediat cu apă rece.

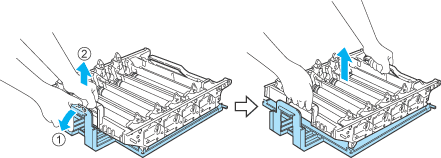

Ţineţi mânerul cartuşului de toner şi scoateţi cartuşul din unitatea cilindrului. Repetaţi operaţiunea pentru toate cartuşele de toner.

ATENŢIE

	Pentru a preveni defectarea imprimantei din cauza electricităţii statice, NU atingeţi electrozii prezentaţi în ilustraţie.
	Pentru a evita probleme cu calitatea imprimării, NU atingeţi părţile haşurate prezentate în ilustraţii.

Despachetaţi noua unitate a cilindrului şi îndepărtaţi învelişul de protecţie.

ATENŢIE

Nu despachetaţi unitatea cilindru decât imediat înainte de a o introduce în imprimantă. Expunerea la lumina directă a soarelui sau la lumină artificială puternică poate duce la defectarea unităţii cilindru.

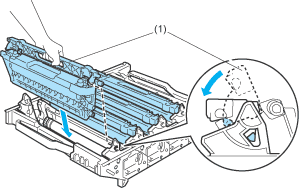

Ţineţi mânerul cartuşului de toner şi introduceţi cartuşul de toner în unitatea cilindrului. Asiguraţi-vă că aţi potrivit culoarea cartuşului cu toner cu eticheta de aceeaşi culoare din unitatea cilindrului şi asiguraţi-vă că îndoiţi mânerul cartuşului (1) odată ce cartuşul cu toner este pus la locul său. Repetaţi operaţiunea pentru toate cartuşele de toner.

1.C - Azuriu

2.M - Magenta

3.Y - Galben

4.K - Negru

Introduceţi unitatea cilindru înapoi în imprimantă astfel.

(1)

Asiguraţi-vă că mânerul de blocare de culoare gri (1) este ridicat şi apoi introduceţi unitatea cilindrului în imprimantă. Apăsaţi pe mânerul de blocare gri (1).

Notă

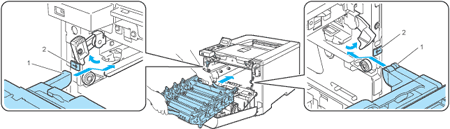

Când introduceţi unitatea cilindrului în imprimantă, potriviţi însemnele verzi (1) de pe mânerul unităţii cilindrului cu săgeţile verzi (2) de pe ambele părţi ale echipamentului.

(2)

Împingeţi unitatea cilindrului până când aceasta se opreşte.

Închideţi capacul frontal.

Când înlocuiţi unitatea cilindru cu una nouă, trebuie să resetaţi contorul cilindrului parcurgând paşii următori:

1	Realimentaţi imprimanta cu energie electrică.
2	Apăsaţi tasta + sau - pentru a selecta Info. aparat.
3	Apăsaţi OK pentru a trece la următorul nivel al meniului, şi apoi apăsaţi tasta + sau - pentru a selecta Res Uzură Piese.
4	Apăsaţi OK, şi apoi apăsaţi tasta + pentru a selecta Unitate Cilin.
5	Apăsaţi OK de două ori.
