Замена расходных материалов

При наступлении срока замены расходных материалов на ЖК-дисплей выводятся следующие сообщения.

При появлении на ЖК-дисплее следующих сообщений обслуживания устройство прекращает печать.

Сообщения на ЖК-дисплее	Заменяемые расходные материалы	Приблизительный ресурс	Инструкции по замене	Номер по каталогу для заказа
Рес. тон. зак‑ся Замените картридж с тонером черным (K).¹	Тонер-картриджи стандартные	2500 страниц (черный)² 1500 страниц (голубой, пурпурный, желтый)²	См. раздел Замена тонер-картриджа.	TN-130BK TN-130C TN-130M TN-130Y
Рес. тон. зак‑ся Замените картридж с тонером черным (K).¹	Тонер-картриджи повышенной емкости	5000 страниц (черный)² 4000 страниц (голубой, пурпурный, желтый)²	См. раздел Замена тонер-картриджа.	TN-135BK TN-135C TN-135M TN-135Y
Ем. д/сб тон зап	Контейнер для отработанного тонера	20000 страниц³	См. раздел Сообщение "Емкость для сбора тонера заполнена".	WT-100CL

¹	В сообщении указывается цвет закончившегося тонер-картриджа.
²	При заполнении страницы 5% (формат A4 или Letter). Фактическое количество напечатанных страниц может варьироваться в зависимости от заданий печати и типа используемой бумаги.
³	При заполнении страницы 5%, для каждого из картриджей CMYK (формат A4 или Letter). Фактическое количество напечатанных страниц может варьироваться в зависимости от заданий печати и типа используемой бумаги.

Ниже приведены сообщения, выводимые на ЖК-дисплей в режиме готовности. Эти сообщения заблаговременно предупреждают о необходимости замены расходных материалов до того, как они закончатся. Для предотвращения неудобств в работе можно приобрести расходные материалы заранее, не дожидаясь прекращения печати устройством.

Сообщения на ЖК-дисплее	Заменяемые расходные материалы	Приблизительный ресурс	Инструкции по замене	Номер по каталогу для заказа
Мало тонера Подготовьте новый черным (K) тонер‑картридж.¹	Тонер-картриджи стандартные	2500 страниц (черный)² 1500 страниц (голубой, пурпурный, желтый)²	См. раздел Замена тонер-картриджа.	TN-130BK TN-130C TN-130M TN-130Y
Мало тонера Подготовьте новый черным (K) тонер‑картридж.¹	Тонер-картриджи повышенной емкости	5000 страниц (черный)² 4000 страниц (голубой, пурпурный, желтый)²	См. раздел Замена тонер-картриджа.	TN-135BK TN-135C TN-135M TN-135Y
Закан ем д/сб т	Контейнер для отработанного тонера	20000 страниц³	См. раздел Замена контейнера для отработанного тонера.	WT-100CL

¹	В сообщении указывается цвет тонер-картриджа, ресурс которого заканчивается.
²	При заполнении страницы 5% (формат A4 или Letter). Фактическое количество напечатанных страниц может варьироваться в зависимости от заданий печати и типа используемой бумаги.
³	При заполнении страницы 5%, для каждого из картриджей CMYK (формат A4 или Letter). Фактическое количество напечатанных страниц может варьироваться в зависимости от заданий печати и типа используемой бумаги.

Ниже приведены сообщения обслуживания, которые отображаются в верхней строке ЖК-дисплея вместе с обычным сообщением, когда устройство находится в режиме готовности. Эти сообщения предупреждают о необходимости скорейшей замены соответствующих расходных материалов из-за окончания ресурса. При появлении любого из этих сообщений на ЖК-дисплее устройство продолжает печать.

Сообщения на ЖК-дисплее	Заменяемые расходные материалы	Приблизительный ресурс¹	Инструкции по замене	Номер по каталогу для заказа
Закан. рес фотоб	Блок фотобарабана	17000 страниц	Замена блока фотобарабана.	DR-130CL
Смен. лент. карт	ленточный картридж	50000 страниц	См. раздел Замена ленточного картриджа.	BU-100CL
Зак. рес. печки	Узел термозакрепления тонера	80000 страниц	Приобретите новый узел термозакрепления тонера у дилера Brother.	—
Зак. рес. лазера	Лазерный блок	100000 страниц	Приобретите новый лазерный блок у дилера Brother.	—
Смен ком ПБ 1	Комплект подачи бумаги 1 (Ролик подачи бумаги и разделительная прокладка для лотка 1)	100000 страниц	Приобретите новый комплект подачи бумаги 1 у дилера Brother.	—
Смен ком ПБ 2 (если установлен дополнительный нижний лоток)	Комплект подачи бумаги 2 (Ролик подачи бумаги и разделительная прокладка для лотка 2)	100000 страниц	Приобретите новый комплект подачи бумаги 2 у дилера Brother.	—
Смен. ком. ПБ ОЛ	Комплект подачи бумаги для обходного лотка (Ролик подачи бумаги и разделительная прокладка для обходного лотка)	50000 страниц	Приобретите новый комплект подачи бумаги для обходного лотка у дилера Brother.	—

¹	При печати на бумаге формата Letter или A4. Фактическое количество напечатанных страниц может варьироваться в зависимости от заданий печати и типа используемой бумаги.

Примечание

•	Утилизируйте отработанные расходные материалы в соответствии с местными предписаниями, отдельно от бытовых отходов. При возникновении вопросов обратитесь в соответствующий отдел местной администрации. Расходные материалы должны быть надежно запечатаны для предотвращения рассыпания тонера.
•	Во избежание случайного рассыпания тонера рекомендуем подкладывать под использованные расходные материалы кусок бумаги или ткани.
•	При использовании бумаги, не являющейся эквивалентом рекомендуемой, ресурс расходных материалов и деталей устройства может сократиться.
•	Номинальный ресурс каждого из перечисленных элементов рассчитан исходя из 5% заполнения зоны печати с использованием любого из цветных тонер-картриджей. Периодичность замены будет зависеть от сложности печатаемых страниц, процента заполнения и типа носителя.

Замена тонер-картриджа

Номера по каталогу для заказа:

Стандартный тонер-картридж:
TN-130 (BK, C, M, Y)

Тонер-картридж повышенной емкости:
TN-135 (BK, C, M, Y)

Ресурс тонер-картриджей повышенной емкости составляет примерно 5000 страниц (для черного) и примерно 4000 страниц каждый (для голубого, пурпурного и желтого). Ресурс стандартных тонер-картриджей составляет примерно 2500 страниц (для черного) и примерно 1500 страниц каждый (для голубого, пурпурного и желтого). Фактическое количество страниц будет зависеть от того, какой тип документа используется наиболее часто (т.e. стандартное письмо, подробная графика и т.д.).

Сообщение "Мало тонера"

Мало тонера

Подготовьте новый

На устройстве установлен стандартный тонер-картридж TN-130. Когда в картридже заканчивается тонер, на ЖК-дисплее появляется сообщение Мало тонера.

Примечание

При появлении сообщения Мало тонера рекомендуется приготовить новые сменные картриджи.

Верх страницы

Сообщение "Ресурс тонера закончился"

Когда на ЖК-дисплее появится следующее сообщение, необходимо заменить тонер-картридж. Во второй строке сообщения указывается цвет картриджа, который требует замены.

Рес. тон. зак-ся

Замените картридж с

Утилизируйте отработанные тонер-картриджи в соответствии с местными предписаниями, отдельно от бытовых отходов. Информация по утилизации приводится на экологическом сайте www.brothergreen.co.uk.Обязательно плотно закрывайте картридж, чтобы из него не просыпался тонер. При возникновении вопросов обратитесь в соответствующий отдел местной администрации.

Примечание

При замене картриджа рекомендуется выполнить очистку устройства и коронирующих проводов фотобарабана. (См. Очистка окон лазерного сканера и Очистка коронирующих проводов.)

Верх страницы

Замена тонер-картриджей

ГОРЯЧАЯ ПОВЕРХНОСТЬ

Сразу после окончания работы устройства некоторые внутренние его части остаются чрезвычайно горячими. При открытии передней или задней крышки устройства НЕ ПРИКАСАЙТЕСЬ к частям, выделенным на рисунке.

Выключите устройство, нажав на кнопку питания. Нажмите кнопку разблокировки передней крышки и откройте переднюю крышку.

Возьмитесь за зеленую ручку блока фотобарабана. Приподнимите блок фотобарабана и выдвиньте его до упора.

Возьмитесь за ручку тонер-картриджа и вытяните картридж из блока фотобарабана. Повторите эту операцию для всех тонер-картриджей.

ОСТОРОЖНО

	Рекомендуется положить тонер-картриджи на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера.
	Не бросайте тонер-картриджи в огонь. Они могут взорваться, приводя к травмам.
	Обращайтесь с тонер-картриджами осторожно. Если тонер попадет на руки или одежду, немедленно вытрите его или смойте холодной водой.
	Во избежание снижения качества печати не прикасайтесь к частям, выделенным на рисунках.

ОСТОРОЖНО

Устройства Brother предназначены для работы с тонерами определенной спецификации и будут работать с оптимальной производительностью при использовании оригинальных тонер-картриджей Brother (TN-130/TN-135). Компания Brother не может гарантировать оптимальную производительность при использовании тонера или тонер-картриджей других спецификаций. Поэтому компания Brother не рекомендует использовать на данном устройстве картриджи других производителей или заправлять пустые картриджи тонером из других источников. Если в результате использования тонера или тонер-картриджей, выпущенных не компанией Brother, будет поврежден блок фотобарабана или другая часть данного устройства вследствие несовместимости или недостаточной пригодности данных изделий для применения на данном устройстве, на связанные с этим ремонтные работы гарантия может не распространяться.

Вынимайте картридж из упаковки только непосредственно перед его установкой в машину. Если тонер-картридж остается длительное время без упаковки, ресурс тонера сокращается.

Примечание

•	Обязательно плотно закрывайте картридж и упаковывайте его в пакет, чтобы предотвратить рассыпание тонера.
•	Утилизируйте отработанные тонер-картриджи в соответствии с местными предписаниями, отдельно от бытовых отходов. При возникновении вопросов обратитесь в соответствующий отдел местной администрации.

ОСТОРОЖНО

Не используйте горючие вещества рядом с устройством. Не используйте спреи любого типа для очистки внутренних или внешних частей устройства. Это может привести к возгоранию или поражению электрическим током. Инструкции по очистке устройства см. в разделе Текущее обслуживание.

Очистите коронирующие провода следующим образом.

(1)

Нажмите на фиксаторы белой крышки коронирующих проводов (1) и откройте крышку.

(2)

Очистите коронирующий провод внутри блока фотобарабана, осторожно переместив синий ползунок несколько раз справа налево и слева направо.

ОСТОРОЖНО

Обязательно установите ползунок обратно в исходное положение (

) (1).
В противном случае на печатных страницах может появиться вертикальная полоса.

(3)

Закройте крышку коронирующих проводов.

(4)

Повторите пункты с 1 до 3 для очистки остальных трех коронирующих проводов.

Вскройте упаковку нового картриджа. Держа картридж обеими руками, осторожно встряхните его 5-6 раз, чтобы тонер равномерно распределился внутри картриджа.

Снимите оранжевую защитную крышку.

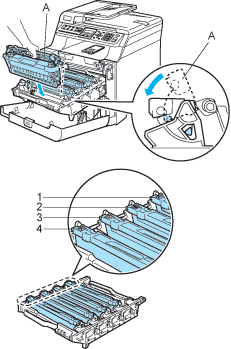

Держа тонер-картриджи за цветные ручки, вставьте их по одному обратно в блок фотобарабана, как показано на рисунке. Цвет тонер-картриджа должен соответствовать цвету метки на блоке фотобарабана. Когда тонер-картридж установлен, обязательно сложите ручку тонер-картриджа (A). Повторите эту операцию для всех тонер-картриджей.

1.	C - Голубой
2.	M - Пурпурный
3.	Y - Желтый
4.	K - Черный

Задвиньте блок фотобарабана до упора.

Закройте переднюю крышку устройства.

Верх страницы
