| 1 | Выключите устройство, нажав на кнопку питания. Сначала отсоедините все кабели и телефонный кабель, затем выньте вилку кабеля питания из розетки. |
| 2 | Нажмите кнопку разблокировки передней крышки и откройте переднюю крышку. |
| 3 | Возьмитесь за зеленую ручку блока фотобарабана. Приподнимите блок фотобарабана и выдвиньте его до упора.   ОСТОРОЖНО | | Рекомендуется положить блок фотобарабана и тонер-картриджи по отдельности на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера. | | | Делать это следует аккуратно. Если тонер попадет на руки или одежду, немедленно вытрите его или смойте холодной водой. |
|
| 4 | Освободите серый фиксатор (1) на левой стороне устройства. Приподнимите блок фотобарабана и выдвиньте блок фотобарабана полностью из устройства, взявшись за зеленые ручки на блоке фотобарабана. ОСТОРОЖНО | | Переносите блок фотобарабана только взявшись за зеленые ручки. Не держите блок за боковые стороны. |
|
| 5 | Выньте все четыре тонер-картриджа из блока фотобарабана, взявшись за цветные ручки. ОСТОРОЖНО | | Во избежание повреждения устройства статическим электричеством НЕ ПРИКАСАЙТЕСЬ к электродам, показанным на рисунке. | | | Обращайтесь с тонер-картриджами осторожно. Если тонер попадет на руки или одежду, немедленно вытрите его или смойте холодной водой. | | | Во избежание снижения качества печати не прикасайтесь к частям, выделенным на рисунках. |
|

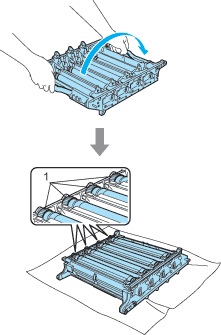

| 6 | Держа блок фотобарабана обеими руками, переверните его и положите на лист бумаги или ткань. Валики блока фотобарабана (1) должны быть слева от вас. |
| 7 | По образцу печати определите цвет, который вызвал проблему. Цвет пятен на образце соответствует цвету фотобарабана, который нужно очистить. Например, если пятна голубые, то нужно очистить барабан для голубого цвета. Положите образец печати перед фотобарабаном и определите точное положение повторяющегося пятна. |
| 8 | Поверните валик на барабане соответствующего цвета (например, если пятна голубого цвета, то поверните барабан для голубого цвета). Вы должны увидеть на поверхности фотобарабана (1) прилипшую частицу пыли или грязи, которая создает это пятно. |
| 9 | Когда вы нашли на поверхности фотобарабана эту частицу пыли или грязи, аккуратно протрите поверхность фотобарабана ватной палочкой и удалите эту частицу. ОСТОРОЖНО | | Барабан фоточувствителен, поэтому НЕ ПРИКАСАЙТЕСЬ к нему пальцами. | | | Не пытайтесь очищать поверхность фоточувствительного фотобарабана острыми предметами. | | | При очистке поверхности фотобарабана не прилагайте усилия. |
|
| 10 | Рукой поверните валик фотобарабана на себя, чтобы вернуть барабан в стандартное положение. Стандартное положение каждого фотобарабана определяется по совпадению номера на валике блока фотобарабана и номера на боковой стороне блока фотобарабана (см. рис.). Номер на каждом из четырех валиков барабанов должен соответствовать номеру, указанному на корпусе блока фотобарабана. |
| 11 | Держа тонер-картриджи за цветные ручки, вставьте их по одному обратно в блок фотобарабана как показано на рисунке. Цвет тонер-картриджа должен соответствовать цвету метки на блоке фотобарабана. Когда тонер-картридж установлен, обязательно сложите ручку тонер-картриджа (A). Повторите эту операцию для всех тонер-картриджей. | 1. | C - Голубой | | 2. | M - Пурпурный | | 3. | Y - Желтый | | 4. | K - Черный |
|
| 12 | Установите блок фотобарабана на место следующим образом. | (1) | Проверьте, что серый фиксатор (1) находится в верхнем положении, и установите блок фотобарабана на устройство. Опустите вниз серый фиксатор (1).  Примечание | | При установке на устройство блока фотобарабана совместите зеленые направляющие (1) на ручке блока фотобарабана с зелеными стрелками (2) на обеих сторонах устройства. |
| | (2) | Задвиньте блок фотобарабана до упора. |
|
| 13 | Закройте переднюю крышку устройства. |
| 14 | Подключите все кабели и телефонный кабель. Вставьте вилку кабеля питания в электрическую розетку и включите выключатель питания устройства. |
