Замена блока фотобарабана

Номер по каталогу для заказа: DR-130CL

Сообщение "Заканчивается ресурс фотобарабана"

Закан. рес фотоб

В данном устройстве для создания печатных изображений на бумаге используется блок фотобарабана. Если на
ЖК-дисплее появляется сообщение Закан. рес фотоб, то это значит, что ресурс блока фотобарабана почти исчерпан и необходимо приобрести новый.

Даже если на ЖК-дисплее появляется сообщение Закан. рес фотоб, можно продолжать печать в течение некоторого времени без замены блока фотобарабана. Однако если наблюдается видимое снижение качества печати (даже до появления сообщения Закан. рес фотоб), блок фотобарабана необходимо заменить. При замене блока фотобарабана необходимо очистить устройство. (См. раздел Очистка окон лазерного сканера.)

ОСТОРОЖНО

Снимайте блок фотобарабана осторожно, так как в нем может оставаться тонер. Если тонер попадет на руки или одежду, немедленно вытрите его или смойте холодной водой.

Примечание

Блок фотобарабана является расходным элементом, поэтому его необходимо периодически заменять. Фактический ресурс фотобарабана определяют много факторов, например температура, влажность, тип бумаги, используемое количество тонера на количество страниц в задании печати. Приблизительный срок службы фотобарабана составляет 17000 страниц. Фактическое количество страниц, которое распечатает барабан, может быть значительно меньше этого оценочного значения. Поскольку большая часть факторов, влияющих на фактический срок службы фотобарабана, не поддаются контролю, не представляется возможным гарантировать минимальное количество страниц, которое напечатает барабан.

Верх страницы

Замена блока фотобарабана

ОСТОРОЖНО

Распаковывайте новый блок фотобарабана только непосредственно перед его установкой. Поместите старый блок фотобарабана в пластиковый пакет.

ГОРЯЧАЯ ПОВЕРХНОСТЬ

Сразу после окончания работы устройства некоторые внутренние его части остаются чрезвычайно горячими. При открытии передней или задней крышки устройства НЕ ПРИКАСАЙТЕСЬ к частям, выделенным на рисунке.

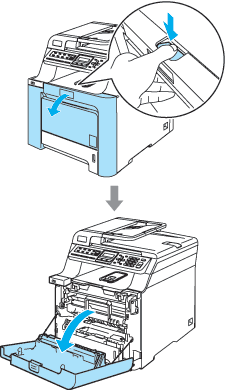

Выключите выключатель питания устройства. Нажмите кнопку разблокировки передней крышки и откройте переднюю крышку.

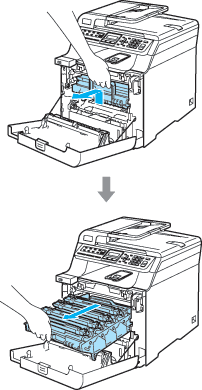

Возьмитесь за зеленую ручку блока фотобарабана. Приподнимите блок фотобарабана и выдвиньте его до упора.

ОСТОРОЖНО

	Рекомендуется положить блок фотобарабана и тонер-картриджи по отдельности на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера.
	Делать это следует аккуратно. Если тонер попадет на руки или одежду, немедленно вытрите его или смойте холодной водой.

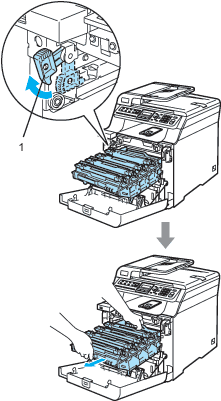

Освободите серый фиксатор (1) на левой стороне устройства. Приподнимите блок фотобарабана и выдвиньте блок фотобарабана полностью из устройства, взявшись за зеленые ручки на блоке фотобарабана.

Примечание

Утилизируйте использованный блок фотобарабана в соответствии с местными предписаниями, отдельно от бытовых отходов. Обязательно плотно запечатывайте блок фотобарабана, чтобы не просыпался тонер. При возникновении вопросов обратитесь в соответствующий отдел местной администрации.

ОСТОРОЖНО

	Во избежание повреждения устройства статическим электричеством НЕ ПРИКАСАЙТЕСЬ к электродам, показанным на рисунке.
	Переносите блок фотобарабана только взявшись за зеленые ручки. Не держите блок за боковые стороны.
	Во избежание снижения качества печати не прикасайтесь к частям, выделенным на рисунках.

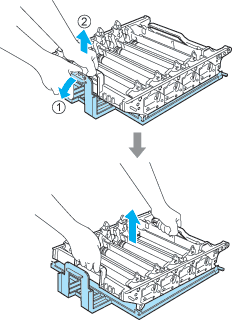

Выньте все четыре тонер-картриджа из блока фотобарабана, взявшись за цветные ручки.

Вскройте упаковку нового блока фотобарабана и снимите защитную крышку.

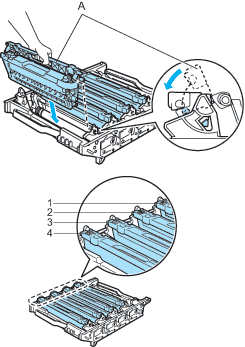

Держа тонер-картриджи за цветные ручки, вставьте их по одному обратно в блок фотобарабана, как показано на рисунке. Цвет тонер-картриджа должен соответствовать цвету метки на блоке фотобарабана. Когда тонер-картридж установлен, обязательно сложите ручку тонер-картриджа (A). Повторите эту операцию для всех тонер-картриджей.

1.	C - Голубой
2.	M - Пурпурный
3.	Y - Желтый
4.	K - Черный

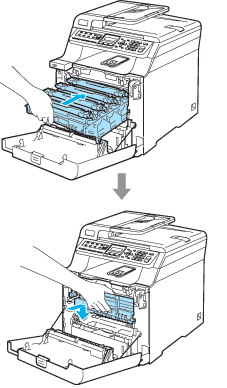

Установите блок фотобарабана на место следующим образом.

(1)

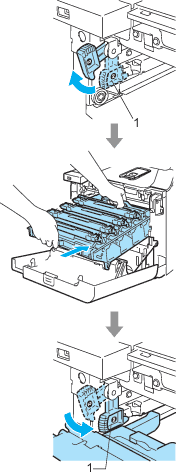

Проверьте, что серый фиксатор (1) находится в верхнем положении, и установите блок фотобарабана на устройство. Опустите вниз серый фиксатор (1).

Примечание

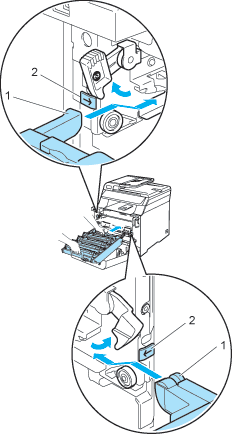

При установке на устройство блока фотобарабана совместите зеленые направляющие (1) на ручке блока фотобарабана с зелеными стрелками (2) на обеих сторонах устройства.
