Visão geral do painel de controle

O painel de controle pode variar de acordo com o modelo do equipamento.

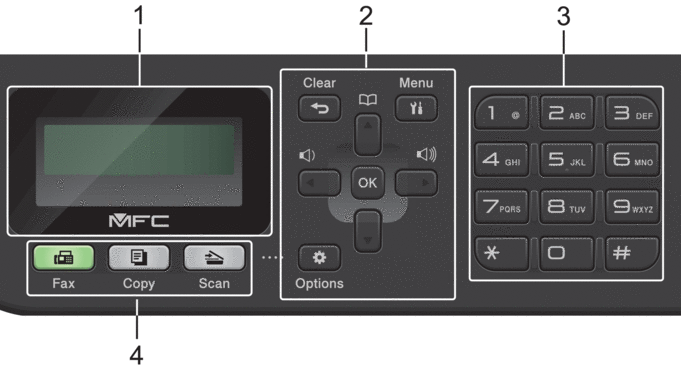

MFC-B7810DW


  1. Tela de cristal líquido (tela LCD)

    Apresenta mensagens para ajudá-lo a configurar e utilizar o equipamento.

    Se o equipamento estiver no Modo Fax, a tela LCD exibirá:

    a. Data e hora

    b. Modo de recepção

    Quando você pressiona Copiar a tela LCD exibe:

    c. Tipo de cópia

    d. Número de cópias

    e. Qualidade

    f. Contraste

    g. Taxa de cópia

  2. Botões de menu
    Excluir

    Pressione para excluir os dados inseridos ou cancelar a configuração atual.

    Menu

    Pressione para acessar o Menu para programar as configurações do seu equipamento.

    OK

    Pressione para armazenar as configurações do equipamento.

    image ou image

    Pressione para rolar para trás ou para frente através das seleções de menu.

    image ou image
    • Pressione para rolar para cima ou para baixo através dos menus e opções.
    • Pressione para alterar a resolução no Modo Fax.

    Pressione image para acessar os números de discagem abreviada.

    Opções

    Pressione para acessar as configurações temporárias para enviar faxes, digitalizar ou copiar.

  3. Teclado de discagem
    • Use para discar números de fax e telefone.
    • Use como um teclado para digitar o texto ou caracteres.
  4. Botões de modo
    Fax

    Pressione para mudar o equipamento para Modo Fax.

    Copiar

    Pressione para mudar o equipamento para Modo Copiar.

    Digitalizar

    Pressione para mudar o equipamento para Modo de Digitalização.

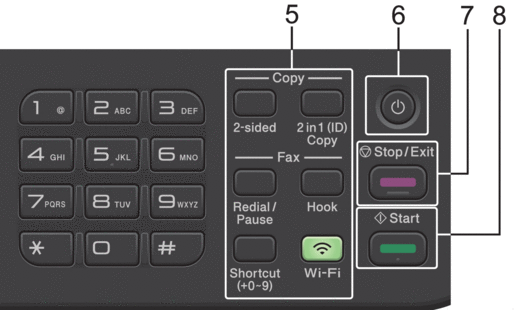

  1. Botões de função
    Redisc./Pausa

    Pressione para discar o último número chamado. Este botão também insere uma pausa durante a programação de números de discagem rápida ou durante a discagem manual de um número.

    Gancho

    Pressione Gancho antes da discagem para garantir que a chamada aguardará a resposta de um equipamento de fax e depois pressione Iniciar.

    Se o equipamento estiver em modo Fax/Tel (F/T) e você levantar o gancho de um telefone externo durante o toque F/T (toque duplo), pressione Gancho para falar.

    Wi-Fi (para modelos sem fio)

    Pressione e segure o botão Wi-Fi para iniciar o instalador sem fio em seu computador. Siga as instruções na tela para configurar uma conexão sem fio entre seu equipamento e sua rede.

    Quando a luz Wi-Fi está acesa, o equipamento está conectado a um ponto de acesso sem fio. Quando a luz Wi-Fi pisca, a conexão sem fio caiu, ou o seu equipamento está em processo de se conectar a um ponto de acesso sem fio.

    Resolução (apenas para alguns modelos)

    Pressione para alterar a resolução de fax.

    Cópia 2 em 1 (ID)

    Pressione para copiar ambos os lados de um cartão de identificação em uma única página.

    2 lados

    Pressione para copiar nos dois lados do papel.

    Botão Atalho

    Armazene e recupere até dez números de fax e telefone.

    Para acessar os números de fax e telefone armazenados no Atalho, segure o botão Atalho e depois pressione o número do atalho ao qual você atribuiu o número do fax ou do telefone usando o teclado de discagem.

  2. image Ligar/Desligar

    • Para ligar o equipamento, pressione image.

    • Para desligar o equipamento, mantenha image pressionado. A tela LCD exibe [Desligando] e permanece ligado por alguns segundos antes de desligar. Se houver um telefone externo ou secretária eletrônica conectada, ele permanecerá disponível.

  3. Parar/Sair
    • Pressione para parar uma operação.
    • Pressione para sair de um menu.
  4. Iniciar
    • Pressione para começar a enviar faxes.
    • Pressione para iniciar a cópia.
    • Pressione para iniciar a digitalização de documentos.

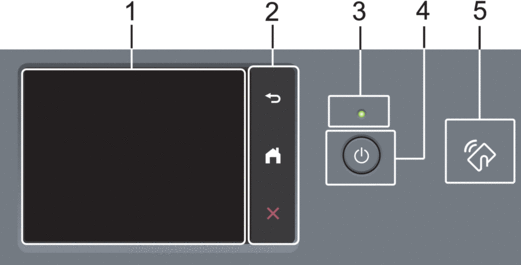

DCP-B7650DW

  1. Tela LCD sensível ao toque (Touchscreen)
    Acesse menus e opções pressionando-os na tela de toque.
  2. Painel sensível ao toque
    image (Voltar)
    Pressione para voltar ao menu anterior.
    image (Início)
    Pressione para retornar à tela Início.
    image (Cancelar)
    Pressione para cancelar uma operação.
  3. LED indicador de ligado/desligado

    O LED acende, dependendo do status de alimentação do equipamento.

  4. image Ligar/Desligar
    • Para ligar o equipamento, pressione image.
    • Desligue o equipamento pressionando e segurando image. A tela LCD sensível ao toque mostra [Desligando] e permanece ligada por alguns segundos antes de ser desligada. Se você tiver um telefone externo ou Secretária Eletrônica conectado, ele estará sempre disponível.
  5. Comunicação a curta distância (NFC) (DCP-B7650DW)
    Use a autenticação do cartão, se aplicável, aproximando o Cartão de circuito integrado (IC Card) do símbolo de NFC do equipamento.
