Limpar a unidade de cilindro

Se a impressão tiver pontos ou outras marcas repetidas em intervalos de 94 mm, pode ser que haja resíduos no cilindro, como cola de etiqueta acumulada em sua superfície.

MFC-B7810DW

  1. Certifique-se de que o equipamento está no modo Pronto.
  2. Pressione Menu.
  3. Pressione image ou image para exibir a opção [Impr.relat] e, em seguida, pressione OK.
  4. Pressione image ou image para selecionar a opção [Imp Pto Cilin.] e, em seguida, pressione OK.
  5. Pressione Iniciar.
    O equipamento imprimirá a folha de verificação de pontos do cilindro.
  6. Pressione Parar/Sair.
  7. Pressione e mantenha image pressionado para desligar o equipamento.
  8. Abra a tampa frontal.
  9. Remova o conjunto de unidade de cilindro e cartucho de toner do equipamento.
  10. Vire a unidade de cilindro como mostrado na ilustração. Verifique se a engrenagem da unidade de cilindro está no lado esquerdo.

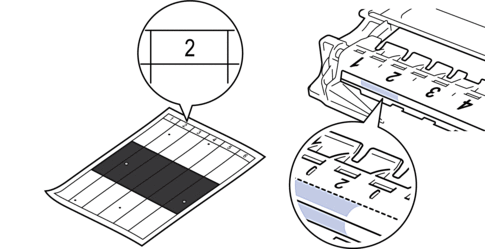

  11. Use os marcadores numerados ao lado do rolo do cilindro para localizar a marca no cilindro. Por exemplo, um ponto na coluna 2 da folha de verificação de pontos indica que há uma marca na região “2” do cilindro.
  12. Gire a roda na extremidade da unidade de cilindro enquanto pressiona a parte sombreada, conforme mostrado na ilustração, para localizar a marca ou o material estranho.
    IMPORTANTE
    • Para evitar problemas de qualidade de impressão, NÃO toque na superfície da unidade de cilindro; toque apenas na roda na extremidade.
  13. Limpe suavemente a superfície da unidade de cilindro com um cotonete seco até que a marca ou material estranho na superfície saia.
    OBSERVAÇÃO
    NÃO limpe a superfície do cilindro fotossensível com um objeto pontiagudo ou com líquidos.
  14. Insira novamente o conjunto de unidade de cilindro e cartucho de toner no equipamento.
  15. Feche a tampa frontal do equipamento.
  16. Pressione image para ligar o equipamento.

DCP-B7650DW

  1. Certifique-se de que o equipamento está no modo Pronto.
  2. Pressione image[Configs.]>[Tds. configs.]>[Impr.relat]>[Impr. pnts. do cil.].
  3. Pressione [Sim].
    O equipamento imprimirá a folha de verificação de pontos do cilindro.
  4. Pressione image.
  5. Pressione e mantenha image pressionado para desligar o equipamento.
  6. Abra a tampa frontal.
  7. Remova o conjunto de unidade de cilindro e cartucho de toner do equipamento.
  8. Empurre a alavanca de travamento verde para baixo e retire o cartucho de toner da unidade de cilindro.
  9. Vire a unidade de cilindro como mostrado na ilustração. Certifique-se de que a engrenagem da unidade de cilindro (1) esteja do lado esquerdo.
  10. Use os marcadores numerados ao lado do rolo do cilindro para localizar a marca no cilindro. Por exemplo, um ponto na coluna 2 da folha de verificação de pontos indica que há uma marca na região “2” do cilindro.
  11. Gire a roda na extremidade da unidade de cilindro enquanto pressiona a parte sombreada, conforme mostrado na ilustração, para localizar a marca ou o material estranho.
    IMPORTANTE
    • Para evitar problemas de qualidade de impressão, NÃO toque na superfície da unidade de cilindro; toque apenas na roda na extremidade.
  12. Limpe suavemente a superfície da unidade de cilindro com um cotonete seco até que a marca ou material estranho na superfície saia.
    OBSERVAÇÃO
    NÃO limpe a superfície do cilindro fotossensível com um objeto pontiagudo ou com líquidos.
  13. Empurre o cartucho de toner firmemente para dentro da unidade de cilindro até que ele se encaixe no lugar adequado.
    Certifique-se de colocar o cartucho de toner corretamente ou ele poderá se separar da unidade de cilindro.
  14. Insira novamente o conjunto de unidade de cilindro e cartucho de toner no equipamento.
  15. Feche a tampa frontal do equipamento.
  16. Pressione image para ligar o equipamento.
