Замена комплекта роликов (ADS-4300N/ADS-4700W)

Связанные модели:ADS‑4300N / ADS‑4700W

Устройство оборудовано счетчиком сканирования, который автоматически подсчитывает, сколько раз выполнялось сканирование. Примерно после 100 000 сканирований может потребоваться заменить комплект роликов.

После замены роликов сбросьте счетчик использования, чтобы устройство начало отсчет с 0.


Нижний ролик захвата бумаги


Верхний ролик захвата бумаги


Ролик торможения

  1. Извлеките АПД.

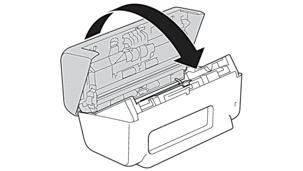

  2. Нажмите на фиксатор, чтобы открыть переднюю крышку.
  3. Нажмите на правую сторону крышки ролика захвата бумаги влево и потяните крышку вниз.

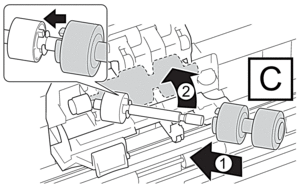

  4. Извлеките оба ролика захвата бумаги.
  5. Поместите новый нижний ролик захвата бумаги в открытый отсек и сдвиньте его влево на вал.
  6. Поместите новый верхний ролик захвата бумаги в открытый отсек и сдвиньте его влево на вал.
  7. Закройте крышку ролика захвата бумаги.

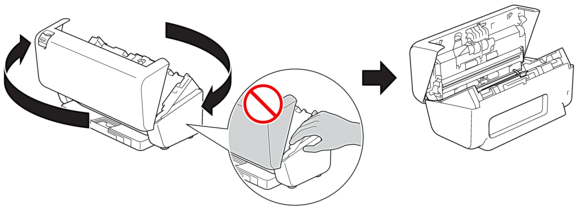

  8. Разверните устройство, как показано на иллюстрации.
    ОСТОРОЖНО
    Если закрывать переднюю крышку (затененная область на рисунке) с усилием, можно травмироваться о некоторые части устройства. Будьте осторожны, когда кладете руку в затененную область или рядом с ней.
  9. Нажмите на левую верхнюю сторону крышки ролика торможения вниз и потяните крышку.

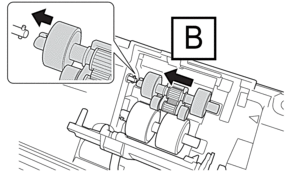

  10. Удерживая вал ролика торможения, потяните его на себя, а затем снимите ролик торможения, потянув его вправо.
  11. Наденьте новый ролик торможения на вал и вставьте ролик в устройство.
  12. Закройте крышку ролика торможения.
  13. Закройте переднюю крышку и поверните устройство лицевой стороной вперед.
  14. Присоедините АПД, чтобы он прочно встал на место.
  15. Сбросьте счетчик ролика.
    • ADS-4300N
      1. Выполните одно из указанных ниже действий.
        • Windows

          Запустите image (Brother Utilities), а затем в раскрывающемся списке выберите наименование модели используемого устройства (если она еще не выбрана). На левой панели навигации выберите раздел Сервис и щелкните пункт Удаленная настройка.

        • Mac

          В строке меню Finder выберите Переход>Программы>Brother, затем выберите нужную модель и дважды щелкните по значку Brother Remote Setup.

          Если открывается окно обнаружения устройств, выберите нужную модель и нажмите Подключиться.
      2. На левой панели навигации выберите пункт Информация об устройстве.
      3. Перейдите в раздел Оставшийся ресурс, затем нажмите кнопку Сброс, чтобы сбросить счетчик ролика захвата бумаги.
      4. Нажмите кнопку ОК, чтобы закрыть окно удаленной настройки.
    • ADS-4700W
      1. Нажмите image [Настройки]>[Инф. об устройстве]>[Счетчики использования].
      2. Нажмите [Счетчик ролика].
      3. Когда на ЖК-дисплее появится запрос на подтверждение, нажмите кнопку [Да].
      4. Нажмите image.
