Замена комплекта роликов (ADS-4900W)

Связанные модели:ADS‑4900W

Устройство оборудовано счетчиком сканирования, который автоматически подсчитывает, сколько раз выполнялось сканирование. Примерно после 200 000 сканирований может потребоваться заменить комплект роликов.

После замены роликов сбросьте счетчик использования, чтобы устройство начало отсчет с 0.


Ролик захвата бумаги


Ролик торможения

  1. Извлеките АПД.

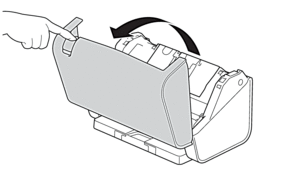

  2. Нажмите на фиксатор, чтобы открыть переднюю крышку.
  3. Нажмите на левую верхнюю сторону крышки ролика захвата бумаги вниз и потяните крышку.
  4. Опустите рычаг ролика захвата бумаги.
  5. Извлеките ролик захвата бумаги.
  6. Вставьте новый ролик захвата бумаги в устройство.
  7. Поворачивайте рычаг, пока ролик захвата бумаги не встанет на место.
  8. Закройте крышку ролика захвата бумаги.

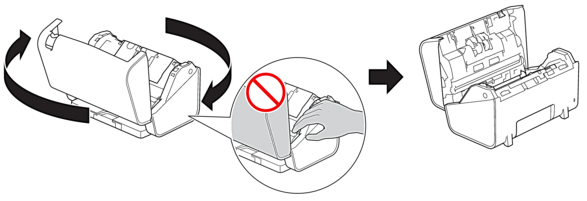

  9. Разверните устройство, как показано на иллюстрации.
    ОСТОРОЖНО
    Если закрывать переднюю крышку (затененная область на рисунке) с усилием, можно травмироваться о некоторые части устройства. Будьте осторожны, когда кладете руку в затененную область или рядом с ней.

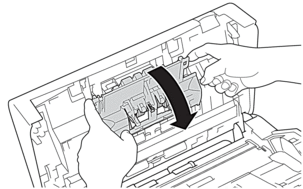

  10. Нажмите одновременно на обе стороны крышки ролика торможения внутрь и потяните крышку вниз.
  11. Поднимите пальцем ролик торможения и извлеките его.

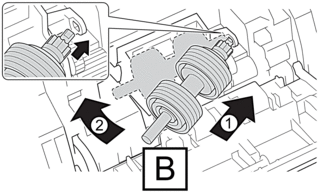

  12. Вставьте вал нового ролика торможения в отверстие, как показано на иллюстрации, и установите ролик в устройство.

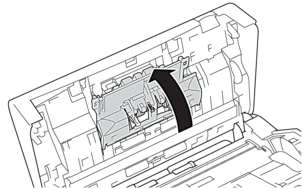

  13. Закройте крышку ролика торможения.

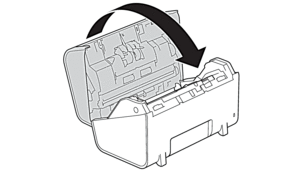

  14. Закройте переднюю крышку и поверните устройство лицевой стороной вперед.

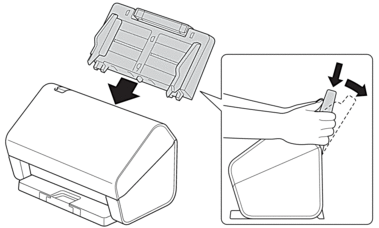

  15. Присоедините АПД, чтобы он прочно встал на место.
  16. Нажмите image [Настройки]>[Инф. об устройстве]>[Счетчики использования].
  17. Чтобы сбросить счетчик ролика, нажмите [Счетчик ролика].
  18. Когда на ЖК-дисплее появится запрос на подтверждение, нажмите кнопку [Да].
  19. Нажмите image.
