Vue avant

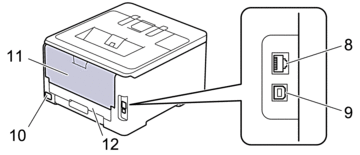

Vue arrière

1. Panneau de commande avec écran à cristaux liquides (ACL)
2. Volet du support du bac de sortie face imprimée vers le bas
3. Bac de sortie face imprimée vers le bas
4. Bac à papier
5. Capot de la fente d’alimentation manuelle
6. Capot supérieur
7. Fente d’alimentation manuelle

8. (Pour les modèles en réseau câblé)

   Port 10BASE-T / 100BASE-TX / 1000BASE-T

9. Port USB
10. Connecteur d’alimentation CA
11. Capot arrière (bac de sortie face vers le haut)
12. Bac recto-verso

Vue avant

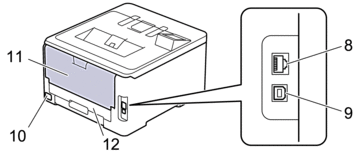

Vue arrière

1. Panneau tactile avec écran tactile ACL
2. Volet du support du bac de sortie face imprimée vers le bas
3. Bac de sortie face imprimée vers le bas
4. Bac à papier
5. Capot de la fente d’alimentation manuelle
6. Capot supérieur
7. Fente d’alimentation manuelle

8. (Pour les modèles en réseau câblé)

   Port 10BASE-T / 100BASE-TX / 1000BASE-T

9. Port USB
10. Connecteur / cordon d’alimentation CA
11. Capot arrière (bac de sortie face vers le haut)
12. Bac recto-verso

Vue avant

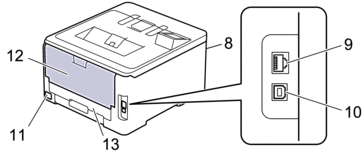

Vue arrière

1. Panneau tactile avec écran tactile ACL
2. Volet du support du bac de sortie face imprimée vers le bas
3. Bac de sortie face imprimée vers le bas
4. Bac à papier
5. Capot du bac multi-usages (bac MU)
6. Capot supérieur
7. Bac multi-usages (bac MU)
8. Port accessoire USB (avant)

9. (Pour les modèles en réseau câblé)

   Port 10BASE-T / 100BASE-TX / 1000BASE-T

10. Port USB
11. Connecteur / cordon d’alimentation CA
12. Capot arrière (bac de sortie face vers le haut)
13. Bac recto-verso
