Trasporto della stampante

AVVERTENZA

	Dopo aver installato e utilizzato la stampante, è sconsigliabile spostarla o trasportarla, a meno che non sia veramente necessario.
	Le stampanti laser a colori sono periferiche di stampa complesse. Spostare la stampante o trasportarla senza rimuovere i materiali di consumo installati può causare GRAVI danni alla stampante stessa e comprometterne l'utilizzo futuro.
	Se è necessario trasportare la stampante, vedere Istruzioni di reimballaggio per istruzioni dettagliate su come preparare adeguatamente la stampante per il trasporto.
	Il mancato rispetto di queste istruzioni di trasporto disponibili in Istruzioni di reimballaggio o nella pellicola di inserimento in dotazione può ANNULLARE LA GARANZIA.
	Se per un motivo qualsiasi è necessario spostare o trasportare la stampante, reimballarla attentamente nel materiale di imballaggio originale per evitare danni durante il trasporto. È altresì opportuno stipulare una polizza assicurativa adeguata con il vettore.

Istruzioni di reimballaggio

Accertarsi di avere tutte le seguenti parti per il reimballaggio:

1. Pellicola di inserimento per il reimballaggio

2. Busta di plastica per la vaschetta di recupero toner

3. Buste di plastica per la cartuccia del toner
(4 pezzi)

4. Materiale di imballaggio arancione per bloccare il gruppo tamburo e il gruppo cinghia (4 pezzi)

5. Un pezzo di carta (A4 o Letter) per proteggere il gruppo cinghia
(è necessario procurarselo)

Reimballaggio della stampante

AVVERTENZA

Questa stampante pesa circa 29,1 kg. Per evitare infortuni, è necessario che venga spostata o sollevata da almeno due persone. Fare attenzione a non schiacciarsi le dita nell'appoggiare la stampante.

Spegnere la stampante e scollegare tutti i cavi dalla stampante.

Premere il tasto di rilascio del coperchio anteriore e aprire il coperchio.

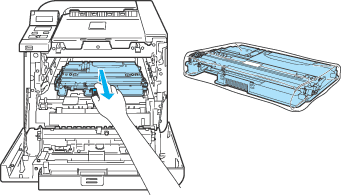

Afferrare la maniglia verde del gruppo tamburo. Sollevarlo e tirarlo all'esterno finché non si arresta.

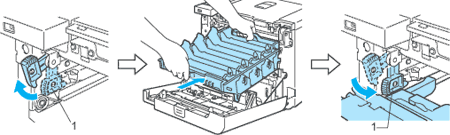

Rilasciare la leva di blocco grigia (1) sul lato sinistro della stampante. Estrarre completamente il gruppo tamburo utilizzando le maniglie verdi sul gruppo tamburo.

ATTENZIONE

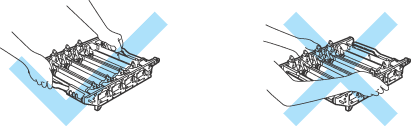

	Afferrare le maniglie verdi del gruppo tamburo per trasportarlo. NON afferrarlo per i lati.
	È consigliabile appoggiare il gruppo tamburo su una superficie piana e pulita e su un pezzo di carta in caso si verifichino fuoriuscite di toner.
	NON toccare gli elettrodi mostrati nell'illustrazione per evitare di danneggiare la stampante con l'elettricità elettrostatica.

Afferrare la maniglia della cartuccia toner ed estrarla dal gruppo tamburo. Ripetere per tutte le cartucce toner.

ATTENZIONE

Per evitare problemi di qualità di stampa, NON toccare le parti ombreggiate mostrate nell'illustrazione.

Fissare la copertina protettiva originale arancione a ciascuna delle cartucce del toner. Riporre ciascuna delle cartucce del toner nella busta di plastica compresa nella scatola. Ripetere i procedimenti 5 a 6 per tutte le cartucce toner.

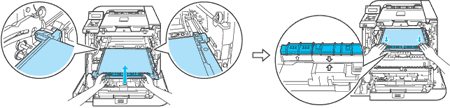

Afferrare le parti verdi del gruppo cinghia con entrambe le mani e sollevarlo verso l'alto e quindi verso l'esterno.

Nota

È consigliabile appoggiare il gruppo cinghia su una superficie piana e pulita e su un pezzo di carta in caso si verifichino fuoriuscite di toner.

Rimuovere la vaschetta di recupero toner dalla stampante utilizzando la maniglia verde e riporla nella busta di plastica compresa nella scatola.

Inserire il gruppo cinghia nella stampante. Abbinare il contrassegno

sul gruppo cinghia al contrassegno

sulla stampante. Premere l'area verde del gruppo cinghia per bloccarlo in posizione.

Inserire il materiale di imballaggio originale arancione per chiudere il gruppo cinghia come mostrato nell'illustrazione.

Mettere un pezzo di carta (A4 o Letter) sul gruppo cinghia per impedire danni ad esso.

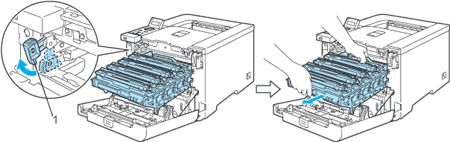

Assicurarsi che la leva di blocco grigia (1) si trovi nella posizione alta e inserire il gruppo tamburo nella stampante. Premere verso il basso la leva di blocco grigia (1).

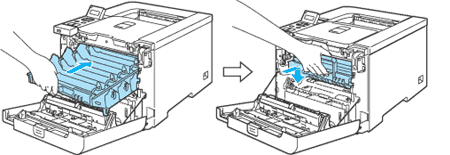

Spingere il gruppo tamburo finché non si arresta.

Inserire il materiale di imballaggio originale arancione per il gruppo tamburo come mostrato nell'illustrazione, quindi chiudere il coperchio anteriore.

E' necessario che due persone ripongano la stampante nella busta di plastica e ritirino la stampante e i pezzi di polistirene nella scatola. Abbinare il lato anteriore della stampante al contrassegno "FRONT" (1) sui pezzi di polistirene. Posizionare il pezzo di polistirene per le cartucce del toner (2) sopra la stampante.

Riporre le cartucce del toner nel pezzo di polistirene.

Posizionare due vassoi di carta (1) (2) al di sopra e posizionare la vaschetta di recupero toner nel vassoio posizionato sul lato anteriore della stampante (1).

Chiudere il cartone e sigillarlo con un nastro.
