Transport des Druckers

WARNUNG

	Wenn der Drucker einmal aufgestellt ist und verwendet wird, werden Transport und Versand nicht empfohlen, falls dies nicht unbedingt notwendig ist.
	Farblaserdrucker sind komplexe Druckgeräte. Ein Transport oder Versand des Druckers ohne die ordnungsgemäße Entfernung des installierten Verbrauchsmaterials kann zu SCHWEREN Schäden am Drucker führen. Das kann dazu führen, dass Ihr Drucker danach nicht richtig funktioniert.
	Falls Ihr Drucker verschickt werden muss, finden Sie unter Transportanweisungen eine detaillierte Schritt-für-Schritt Anweisung dazu, wie Ihr Drucker richtig für den Transport vorbereitet wird.
	Bei unsachgemäßer Transportvorbereitung, die den in den Transportanweisungen oder dem mitgelieferten Einlegeblatt widersprechen, ERLISCHEN SÄMTLICHE GARANTIEANSPRÜCHE.
	Sollten Sie Ihren Drucker aus irgendeinem Grund transportieren oder versenden müssen, so verpacken Sie ihn in der Originalverpackung, um Beschädigungen zu vermeiden. Sie sollten den Drucker für den Versand bei der Transportgesellschaft ausreichend versichern.

Transportanweisungen

Stellen Sie sicher, dass folgende Teile bereitstehen:

1. Einlegeblatt für Transport

2. Kunststoffbeutel für den Toner-Abfallbehälter

3. Kunststoffbeutel für die Tonerkassetten (4 Stück)

4. Orangefarbenes Verpackungsmaterial zum Verschließen der Trommeleinheit und der Transfereinheit (4 Teile)

5. Ein Blatt Papier (A4 oder Letter) zum Schutz der Transfereinheit
(Bitte selbst bereitstellen.)

Transport des Druckers

WARNUNG

Dieser Drucker ist mit einem Gewicht von 29,1 kg sehr schwer. Deshalb sollte er stets von mindestens 2 Personen angehoben und getragen werden, um Verletzungen zu vermeiden. Achten Sie beim Absetzen des Gerätes darauf, sich nicht die Finger einzuklemmen!

Schalten Sie das Gerät aus, und ziehen Sie sämtliche Stecker.

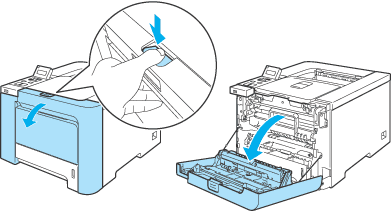

Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie diese.

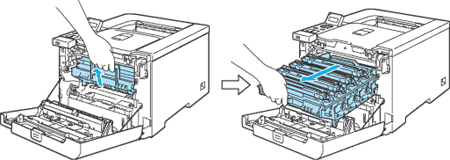

Halten Sie den grünen Griff der Trommeleinheit. Heben Sie die Trommeleinheit an, und ziehen Sie diese bis zum Anschlag heraus.

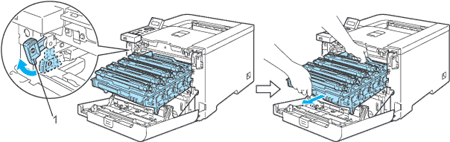

Lösen Sie den grauen Sperrhebel (1) links am Drucker. Ziehen Sie die Trommeleinheit an den grünen Griffen ganz heraus.

VORSICHT

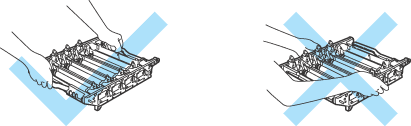

	Halten Sie beim Transport des Geräts die grünen Trommelgriffe fest. NICHT an den Seitenteilen der Trommeleinheit halten!
	Es wird empfohlen, die Trommeleinheit für den Fall, dass Toner verschüttet wird, auf Papier zu legen.
	Berühren Sie NICHT die in der folgenden Abbildung gezeigten Elektroden, um den Drucker nicht durch statische Elektrizität zu beschädigen.

Fassen Sie die Tonerkassette am Griff und ziehen Sie sie aus der Trommeleinheit. Wiederholen Sie diesen Vorgang bei allen Tonerkassetten.

VORSICHT

Berühren Sie NICHT die in den Abbildungen schattierten Bereiche, sonst kann die Druckqualität beeinträchtigt werden.

Befestigen Sie die originalen orangefarbenen Schutzabdeckungen an den Tonerkassetten. Legen Sie die Tonerkassetten einzeln in die im Karton mitgelieferten Kunststoffbeutel. Wiederholen Sie die Schritte 5 bis 6 bei allen Tonerkassetten.

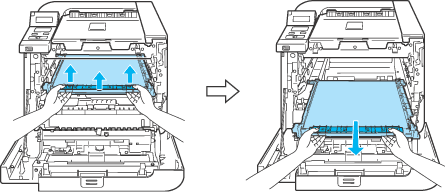

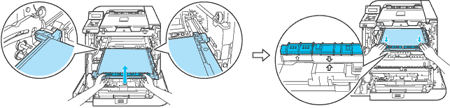

Fassen Sie die grünen Teile der Transfereinheit, heben Sie sie an und ziehen Sie sie heraus.

Hinweis

Es wird empfohlen, die Transfereinheit für den Fall, dass Toner verschüttet wird, auf Papier zu legen.

Entfernen Sie den Abfall-Tonerbehälter mithilfe des grünen Griffs aus dem Drucker, und legen Sie ihn in den im Karton mitgelieferten Kunststoffbeutel.

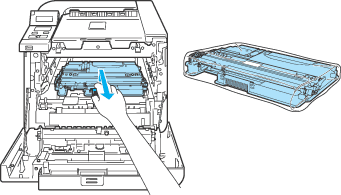

Setzen Sie die Transfereinheit wieder in den Drucker ein. Richten Sie die Markierung

der Transfereinheit gegen die Markierung

am Drucker aus. Drücken Sie gegen den grünen Teil der Transfereinheit und lassen Sie sie einrasten.

Fügen Sie das originale orangefarbene Verpackungsmaterial zum Verschließen der Transfereinheit ein (siehe Abbildung).

Legen Sie ein Blatt Papier (A4 oder Letter) auf die Transfereinheit, um eine Beschädigung zu vermeiden.

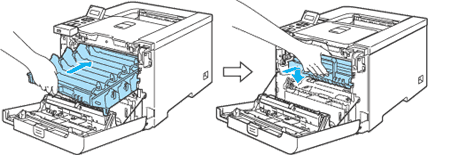

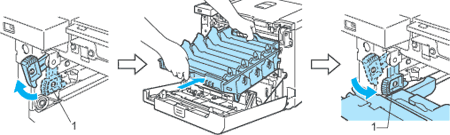

Öffnen Sie den grauen Sperrhebel (1), und setzen Sie die Trommeleinheit in den Drucker ein. Drücken Sie den grauen Sperrhebel (1) nach unten.

Schieben Sie die Trommeleinheit bis zum Anschlag in das Gerät.

Fügen Sie das originale orangefarbene Verpackungsmaterial der Trommeleinheit hinzu (siehe Abbildung), und schließen Sie dann die vordere Abdeckung.

Für das Einfügen des Druckers in den Kunststoffbeutel und den Karton sind zwei Personen erforderlich. Achten Sie darauf, dass hierzu auch die Styroporteile zu verwenden sind. Die vordere Seite des Drucker muss mit der Markierung "FRONT" (1) auf den Styroporteilen ausgerichtet sein. Legen Sie die Styroporteile für die Tonerkassetten (2) auf den Drucker.

Legen Sie die Tonerkassetten in die Styroporteile.

Legen Sie die beiden Kartonzuführungen (1) (2) ganz oben ab, und legen Sie die Abfall-Tonerkassette in die Zuführung, die sich vorne am Drucker befindet (1).

Verschließen Sie den Karton, und kleben Sie ihn zu.
