Wenn die Verbrauchsmaterialien ersetzt werden müssen, erscheint eine der folgenden Meldungen auf der LCD-Anzeige:
LCD-Meldungen | Auszutauschendes Verbrauchsmaterial | Ungefähre Lebensdauer | Vorgehensweise | Bestell-Nr. |
Toner leer | Tonerkassette | <Schwarz>
<Cyan, Magenta, Gelb>
| | TN-130C 2, TN-130M 2, TN-130Y 2, TN-130BK 2, TN-135C 3, TN-135M 3, TN-135Y 3, TN-135BK 3 |
Tonerabfall voll | Toner-Abfallbehälter |
| | WT-100CL |
Die folgenden Meldungen werden im Bereitschaftszustand angezeigt. Diese Meldungen fordern Sie auf, die Verbrauchsmaterialien rechtzeitig zu ersetzen. Es ist ratsam, die Verbrauchsmaterialien stets vorrätig zu haben.
Meldungen der LCD-Anzeige |
Auszutauschendes Verbrauchsmaterial | Ungefähre Lebensdauer | Vorgehensweise | Bestell-Nr. |
Bereit
 |
Tonerkassette Schwarz | | | |
Bereit
 |
Tonerkassette Gelb | | |
Bereit
 |
Tonerkassette Magenta | |
Bereit
 |
Tonerkassette Cyan | |
Die folgenden Meldungen sind Wartungsmeldungen, die im Bereitschaftszustand abwechselnd mit der Meldung "Bereit" in der oberen Displayzeile angezeigt werden. Diese Meldungen weisen darauf hin, dass die Verbrauchsmaterialien so bald wie möglich ersetzt werden sollten, da sie zur Neige gehen. Wird eine der folgenden Wartungsmeldungen auf dem Display angezeigt, so druckt der Drucker weiter.
LCD-Meldungen | Auszutauschendes Verbrauchsmaterial | Ungefähre Lebensdauer | Vorgehensweise | Bestell-Nr. |
Trommel bestell. | Trommel | | | DR-130CL |
Tonerabfall bald | Toner-Abfallbehälter | | | WT-100CL |
Band. wechseln | Transfereinheit | | | BU-100CL |
Fixier. wechseln | Fixiereinheit | | Fordern Sie bei Ihrem Fachhändler oder dem Brother-Kundendienst eine neue Fixiereinheit an. | |
Lasereinh. ers. | Lasereinheit | | Fordern Sie bei Ihrem Fachhändler oder dem Brother-Kundendienst eine neue Lasereinheit an. | |
PZ-K 1, PZ-K 2 wechseln | Papierzufuhr-Kit 1, 2 (Papiereinzugswalze Trennpolster) | | Fordern Sie bei Ihrem Fachhändler oder dem Brother-Kundendienst ein neues Papierzufuhr-Kit 1 oder 2 an. | |
MF PZ-K wechseln | MF Papierzufuhr-Kit (Papiereinzugswalze Trennpolster) | | Fordern Sie bei Ihrem Fachhändler oder dem Brother-Kundendienst ein neues MF-Papierzufuhr-Kit an. | |
Hinweis
| • | Entsorgen Sie die Verbrauchsmaterialien den örtlichen Bestimmungen gemäß und geben Sie sie nicht in den Hausmüll! Fragen Sie ggf. bei Ihrem örtlichen Wertstoffhof nach. Versiegeln Sie die Verbrauchsmaterialien gut, damit der Inhalt nicht austritt. |
| • | Wir empfehlen, die verbrauchten Materialien auf Papier zu legen, um einem versehentlichen Austritt des Inhalts vorzubeugen. |
| • | Die Verwendung von Papier, das den vorgegebenen Spezifikationen nicht genau entspricht, kann die Lebensdauer von Verbrauchsmaterialien und Teilen verkürzen. |
| • | Die voraussichtliche Lebensdauer der Tonerkassetten und des Toner-Abfallbehälters basiert auf dem Bedrucken des bedruckbaren Bereichs in beliebiger Farbe mit durchschnittlich 5% Deckung. Wie häufig die Verbrauchsmaterialien tatsächlich ersetzt werden müssen, hängt von der Komplexität der gedruckten Seiten, der Deckung und der verwendeten Druckmedien ab. |
Tonerkassetten
Hinweis
| • | Die verwendete Tonermenge hängt vom Druckinhalt und von der Druckdichte ab. |
| • | Packen Sie die Tonerkassette erst unmittelbar vor dem Einsetzen in den Drucker aus. |
Meldung "Toner fast leer"
Überprüfen Sie die gedruckten Seiten, Seitenzähler und die angezeigten Meldungen regelmäßig. Beginnt die Anzeige
zu blinken,geht entweder der Tonervorrat zur Neige oder der Toner ist nicht mehr gleichmäßig in der Kassette verteilt.
Bereit  |
Die vier Symbole
(bzw.
,
=blinkt
) zeigen den Füllstand der Tonerkassetten an (K: Schwarz, Y: Gelb, M: Magenta, C: Cyan).
Obgleich Sie nach dem Erscheinen der Meldung "Wenig Toner" noch ca. 300 weitere Seiten (mit 5% Deckung) drucken können, sollten Sie die Tonerkassette austauschen, bevor sie völlig leer ist. Dann verschwindet die Anzeige
vom Display.
Meldung "Toner leer"
Wenn die folgende Meldung auf dem Display erscheint, müssen Sie die Tonerkassette ersetzen:
Toner leer Schwarz(K) wechseln |
In der zweiten Zeile der LCD-Anzeige wird angegeben, welche Farbe ausgetauscht werden muss.
Tonerkassetten ersetzen
Hinweis
| • | Um die beste Druckqualität zu garantieren, empfehlen wir die Verwendung von Original Brother-Tonerkassetten. Tonerkassetten erhalten Sie vom Fachhändler, von dem Sie den Drucker bezogen haben, oder vom Brother-Kundendienst. |
| • | Beim Wechseln der Tonerkassette sollte der Drucker immer gereinigt werden. Siehe Reinigung. |
VORSICHT
| | Packen Sie die Tonerkassette erst unmittelbar vor dem Einsetzen in den Drucker aus. Wenn Tonerkassetten längere Zeit unverpackt gelagert werden, verkürzt dies die Lebensdauer des Toners. |
| | Wird eine unverpackte Trommeleinheit direktem Sonnen- oder elektrischem Licht ausgesetzt, so kann sie beschädigt werden. |
| | Die Tonerkassette muss sofort nach dem Entfernen des Schutzsiegels eingesetzt werden. Berühren Sie NICHT die in den Abbildungen schattierten Bereiche, sonst kann die Druckqualität beeinträchtigt werden. |
VORSICHT
| | Für USA und Kanada: |
| | Brother empfiehlt dringend, gebrauchte Tonerkassetten nicht erneut aufzufüllen. Nur Original-Verbrauchsmaterial ist exakt auf den Betrieb des Produkts abgestimmt. Die Verwendung von nicht kompatiblem Toner bzw. Tonerkassetten kann den Drucker beschädigen und/oder die Druckqualität beeinträchtigen. Es können keine Garantieleistungen für Probleme in Anspruch genommen werden, die durch die Verwendung von Toner oder Tonerkassetten anderer Hersteller entstanden sind. Zum Schutz Ihrer Investition und zur Gewährleistung der optimalen Leistung Ihres Brother-Geräts empfehlen ausschließlich original Brother-Verbrauchsmaterialien zu verwenden. |
VORSICHT
| | Für GB und andere Länder |
| | Brother-Geräte sind für Tonerkassetten mit bestimmten Spezifikationen konzipiert und die Geräte liefern die beste Leistung mit Original-Brother-Tonerkassetten. Brother kann eine so gute Leistung nicht garantieren, wenn Tonerkassetten mit anderen Spezifikationen eingesetzt werden. Brother empfiehlt Ihnen daher, ausschließlich die Original-Brother-Tonerkassetten für dieses Gerät zu verwenden. |
| | Durch die Verwendung von Produkten anderer Hersteller hervorgerufene Schäden der Trommeleinheit oder anderer Geräteteile sind möglicherweise von Garantie- und Serviceleistung ausgeschlossen. |
| 1 | Schalten Sie den Drucker aus. Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie diese. |
| 2 | Fassen Sie den grünen Griff der Trommeleinheit, heben Sie sie an und ziehen Sie sie bis zum Anschlag heraus. |
| 3 | Fassen Sie die Tonerkassette am Griff und ziehen Sie sie aus der Trommeleinheit. Wiederholen Sie diesen Vorgang bei allen Tonerkassetten. VORSICHT | | Es wird empfohlen, die Trommeleinheit und die Tonerkassette für den Fall, dass Toner verschüttet wird, auf Papier zu legen. | | | Tonerkassette NICHT verbrennen. Sie kann explodieren und so Verletzungen verursachen. | | | Gehen Sie vorsichtig mit der Tonerkassette um. Wenn Tonerpartikel auf Ihre Hände oder Kleidung gelangen, wischen oder waschen Sie diese sofort mit kaltem Wasser ab. | | | Berühren Sie NICHT die in den Abbildungen schattierten Bereiche, sonst kann die Druckqualität beeinträchtigt werden. |
Hinweis | • | Tonerkassette gut in einem geeigneten Plastikbeutel verpacken, damit kein Tonerpulver austreten kann. | | • | Entsorgen Sie gebrauchten Toner den örtlichen Bestimmungen gemäß und geben Sie ihn nicht in den Hausmüll! Fragen Sie ggf. bei Ihrem örtlichen Wertstoffhof nach. |
|

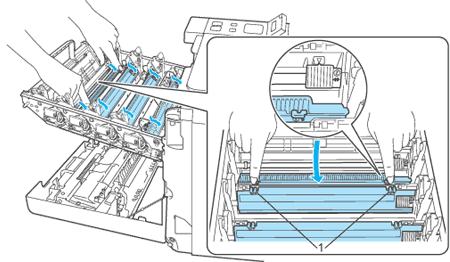

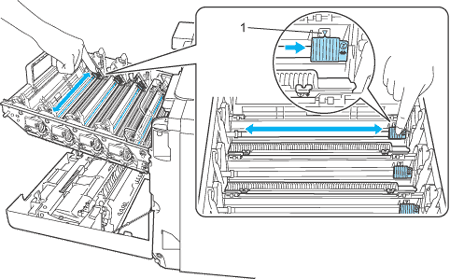

| 4 | Reinigen Sie den Koronadraht wie folgt: | (1) | Entriegeln Sie die weiße Abdeckung des Koronadrahts (1) und öffnen Sie sie. | | (2) | Reinigen Sie den Koronadraht in der Trommeleinheit, indem Sie den grünen Schieber vorsichtig einige Male von rechts nach links und zurück bewegen. VORSICHT | | Bringen Sie den Schieber wieder in die Ausgangsposition (  ) (1). Ansonsten können Längsstreifen auf dem gedruckten Papier erscheinen. |
| | (3) | Schließen Sie die Abdeckung des Koronadrahts. | | (4) | Wiederholen Sie die Schritte (1) bis (3), und reinigen Sie die restlichen drei Koronadrähte. |
|
| 5 | Packen Sie die neue Tonerkassette aus. Halten Sie die Tonerkassette mit beiden Händen und schwenken Sie sie vorsichtig fünf- bis sechsmal hin und her, um den Toner gleichmäßig in der Kassette zu verteilen. |
| 6 | Entfernen Sie die Schutzabdeckung. |
| 7 | Fassen Sie die Tonerkassette am Griff und schieben Sie sie in die Trommeleinheit. Achten Sie darauf, dass die Farbe der Tonerkassette mit dem Etikett auf der Trommeleinheit übereinstimmt und klappen Sie den Griff der Tonerkassette (1) ein, nachdem Sie die Tonerkassette eingesetzt haben. Wiederholen Sie diesen Vorgang bei allen Tonerkassetten. | 1.C - Cyan 2.M - Magenta 3.Y - Gelb 4.K - Schwarz |
|
| 8 | Setzen Sie die Trommeleinheit in den Drucker ein. |
| 9 | Schließen Sie die vordere Abdeckung des Druckers. |
| 10 | Schalten Sie den Drucker am Netzschalter ein. |
VORSICHT
Solange das LC-Display nicht Bereit anzeigt, schalten Sie das Gerät KEINESFALLS über den Netzschalter aus und öffnen Sie NICHT die vordere Abdeckung.
