Trommeleinheit

Bestell-Nr. DR-130CL

Eine neue Trommeleinheit kann bis zu 17.000 Seiten im Format A4 oder Letter einseitig bedrucken.

Hinweis

•	Die tatsächliche Lebensdauer der Trommeleinheit hängt von vielen Faktoren wie z. B. Temperatur, Feuchtigkeit, Art des verwendeten Papiers usw. ab. Unter idealen Bedingungen beträgt die durchschnittliche Lebensdauer einer Trommeleinheit bis zu 17.000 Druckseiten. Die tatsächlich gedruckte Seitenzahl kann jedoch wesentlich geringer sein. Da sich die vielen Faktoren, welche die tatsächliche Lebensdauer der Trommel beeinflussen, unserer Kontrolle entziehen, können wir keine Mindestanzahl an Druckseiten für Ihre Trommel garantieren.
•	Die beste Leistung erhalten Sie mit Original-Brother-Toner. Der Drucker sollte nur in einem sauberen, staubfreien Raum mit ausreichender Belüftung verwendet werden.
•	Die Verwendung einer Trommeleinheit eines anderen Herstellers kann nicht nur die Druckqualität mindern, sondern auch die Qualität und Lebensdauer des Druckers verringern. Schäden, die durch die Verwendung von Trommeleinheiten anderer Hersteller entstehen, sind von den Garantieleistungen ausgenommen.

Meldung "Trommel bestell."

Trommel bestell.

Die Meldung Trommel bestell. weist darauf hin, dass sich die Trommeleinheit dem Ende ihrer Lebensdauer nähert. Es wird empfohlen, die Trommeleinheit auszutauschen, bevor sich die Druckqualität merklich verschlechtert.

Seitenanfang

Trommeleinheit ersetzen

VORSICHT

	Gehen Sie vorsichtig mit der Trommeleinheit um, da sich in ihr Tonerreste befinden können.
	Beim Wechseln der Trommeleinheit sollte man das Innere des Druckers reinigen. Siehe Reinigung.

Schalten Sie den Drucker aus. Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie diese.

Fassen Sie den grünen Griff der Trommeleinheit, heben Sie sie an und ziehen Sie sie bis zum Anschlag heraus.

Lösen Sie den grauen Sperrhebel (1) auf der linken Seite des Druckers. Ziehen Sie die Trommeleinheit an den grünen Griffen ganz aus dem Drucker.

VORSICHT

	Halten Sie beim Transport des Gerät die grünen Trommelgriffe fest, NICHT an den Seiten.
	Es wird empfohlen, die Trommeleinheit für den Fall, dass Toner verschüttet wird, auf Papier zu legen.
	Gehen Sie vorsichtig mit der Tonerkassette um. Wenn Tonerpartikel auf Ihre Hände oder Kleidung gelangen, wischen oder waschen Sie diese sofort mit kaltem Wasser ab.

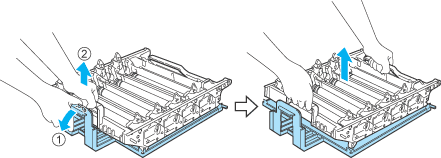

Fassen Sie die Tonerkassette am Griff und ziehen Sie sie aus der Trommeleinheit. Wiederholen Sie diesen Vorgang bei allen Tonerkassetten.

VORSICHT

	Berühren Sie NICHT die in der folgenden Abbildung gezeigten Elektroden, um den Drucker nicht durch statische Elektrizität zu beschädigen.
	Berühren Sie NICHT die in den Abbildungen schattierten Bereiche, sonst kann die Druckqualität beeinträchtigt werden.

Packen Sie die neue Trommeleinheit aus und entfernen Sie den Transportschutz.

VORSICHT

Packen Sie die Trommeleinheit erst unmittelbar vor dem Einsetzen in den Drucker aus. Die Trommeleinheit kann durch Sonnen- oder Lichteinstrahlung beschädigt werden!

Fassen Sie die Tonerkassette am Griff und schieben Sie sie in die Trommeleinheit. Achten Sie darauf, dass die Farbe der Tonerkassette mit dem Etikett auf der Trommeleinheit übereinstimmt und klappen Sie den Griff der Tonerkassette (1) ein, nachdem Sie die Tonerkassette eingesetzt haben. Wiederholen Sie diesen Vorgang bei allen Tonerkassetten.

1.C - Cyan

2.M - Magenta

3.Y - Gelb

4.K - Schwarz

Setzen Sie die Trommeleinheit wie folgt wieder in den Drucker ein.

(1)

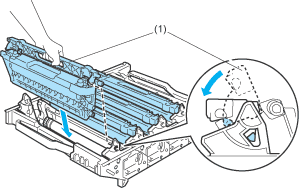

Öffnen Sie den grauen Sperrhebel (1) und setzen Sie die Trommeleinheit in den Drucker ein. Drücken Sie den grauen Sperrhebel (1) nach unten.

Hinweis

Beim Einsetzen der Trommeleinheit in den Drucker richten Sie die grünen Führungen (1) des Griffs gegen die grünen Pfeile (2) an beiden Seiten des Gerätes aus.

(2)

Schieben Sie die Trommeleinheit bis zum Anschlag in das Gerät.

Schließen Sie die vordere Abdeckung.

Wenn Sie die Trommeleinheit mit einer neuen ersetzen, müssen Sie den Zähler für die Lebensdauer der Trommel wie folgt zurücksetzen:

1	Schalten Sie den Drucker wieder ein.
2	Drücken Sie die Taste + oder – und wählen Sie Geräte-Info.
3	Drücken Sie OK, um zur nächsten Menüstufe zu gelangen, und anschließend + oder -, um Lebensd. rücks. wählen zu können.
4	Drücken Sie OK, dann die +-Taste und wählen Sie Trommel.
5	Drücken Sie zweimal auf OK.
