6 常规维护

更换耗材

当您需要更换耗材时,在液晶显示屏上显示下列信息。

液晶显示屏信息	更换的耗材	大约寿命	如何更换	编号
Toner Life End	墨粉盒	<黑色> 2,500 张¹² 5,000 张¹³ <青色,品红色,黄色> 1,500 张¹² 4,000 张¹³	请参阅墨粉寿命结束信息。	TN-170C², TN-170M², TN-170Y², TN-170BK², TN-175C³, TN-175M³, TN-175Y³, TN-175BK³
Waste Toner Full	废粉仓	20,000 张⁴	请参阅废粉仓已满信息。	WT-100CL

¹	打印覆盖率为 5% (A4 或 Letter 大小)。打印页面的实际数量根据打印作业和使用纸张的不同而不同。
²	标准墨粉盒。
³	高容量墨粉盒。
⁴	CMYK每种墨粉的打印覆盖率为 5% (A4 或 Letter 大小)。打印页面的实际数量根据打印作业和使用纸张的不同而不同。

在打印就绪状态下，液晶显示屏显示下列信息。这些信息提供耗材用完之前需进行更换的提醒。为避免不便，您可以在打印机停止打印之前购买备用耗材。

液晶显示屏信息	更换的耗材	大约寿命	如何更换	编号
Ready	墨粉盒，黑色	2,500 张¹²³ 5,000 张¹²⁴	请参阅墨粉不足信息。	TN-170BK³ TN-175BK⁴
Ready	墨粉盒，黄色	1,500 张¹²³ 4,000 张¹²⁴		TN-170Y³ TN-175Y⁴
Ready	墨粉盒，品红色			TN-170M³ TN-175M⁴
Ready	墨粉盒，青色			TN-170C³ TN-175C⁴

¹	打印覆盖率为 5% (A4 或 Letter 大小)。打印页面的实际数量根据打印作业和使用纸张的不同而不同。
²	例如，如果黄色和品红色墨粉盒将用尽，指示灯将显示‘’ ( 表示闪烁)。如果黄色和品红色墨粉盒已空，指示灯熄灭。
³	标准墨粉盒。
⁴	高容量墨粉盒。

以下是打印机在打印就绪状态时，液晶显示屏上行的就绪信息交替显示的维护信息。这些信息建议您需尽快更换耗材，因为耗材寿命将尽。当液晶显示屏显示这些信息时，打印机仍可继续打印。

液晶显示屏信息	更换的耗材	大约寿命	如何更换	编号
Drum End Soon	硒鼓单元	17,000 张¹	请参阅硒鼓单元。	DR-170CL
Waste Toner Soon	废粉仓	20,000 张¹²	请参阅废粉仓已满信息。	WT-100CL
Change Belt Unit	转印带单元	50,000 张¹	请参阅更换转印带单元信息。	BU-100CL
Fuser Unit End	定影单元	80,000 张¹	更换定影单元，联系Brother售后服务部门。
Laser Unit End	激光单元	100,000 张¹	更换激光单元，联系Brother售后服务部门。
Change PF Kit1,2	送纸器具1，2。 (选纸辊分离衬垫)	100,000 张¹	更换送纸器具1，2，联系Brother售后服务部门。
Change PF KitMP	送纸器具MP。 (选纸辊分离衬垫)	50,000 张¹	更换送纸器具MP，联系Brother售后服务部门。

¹	打印 A4 或 Letter 大小纸张时，打印页面的实际数量根据打印作业和使用纸张的不同而不同。
²	CMYK每种墨粉的打印覆盖率为 5% (A4 或 Letter 大小)。

注释

•	请根据当地法规丢弃已使用的耗材，使其与生活垃圾分开。如果您有任何问题，请致电您当地的废品处理站。确保耗材密封以防止墨粉撒出或溅出。
•	我们建议将已使用的耗材放在一张纸上以防止墨粉意外溅出或飞散。
•	如果您使用的纸张与我们推荐的纸张不同，耗材和打印机零件的寿命可能会减少。
•	每种墨粉盒和废粉仓的预期寿命是通过任一彩色墨粉盒可打印区域的5%的平均覆盖率来进行计算的。更换频率根据打印页面，打印覆盖率和使用介质类型的不同而变化。

墨粉盒

注释

•	墨粉的使用量根据打印在纸张的内容和打印浓度设置而变化。
•	切勿拆开墨粉盒的包装直到您将墨粉盒放入打印机。

墨粉不足信息

定期检查打印页面，纸张计数器和显示信息。如果

指示灯开始闪烁，则表示打印机墨粉不足或墨粉盒内的墨粉分布不均匀。

Ready

四个

标记(包括

表示

闪烁)从左到右依次为黑色(K),黄色(Y),品红色(M),青色(C)墨粉盒。

第一次显示墨粉不足信息后，尽管您可以打印多达300张额外页(以5%覆盖率为标准),但是在墨粉完全用完之前确保更换一个新的墨粉盒。发生此现象时，液晶显示屏的指示灯

将熄灭。

页面顶部

墨粉寿命结束信息

当在液晶显示屏上显示下列信息时，您必须更换墨粉盒：

Toner Life End

Replace Black(K)

液晶显示屏的第二行表示您所需更换的墨粉盒颜色。

页面顶部

更换墨粉盒

注释

•	为确保高质量的打印，我们建议您只使用正品的Brother墨粉盒。当您想要购买墨粉盒时，联系Brother售后服务部门。
•	我们建议当您更换墨粉盒时清洁打印机。请参阅清洁。

注意

	在将墨粉盒放入打印机之前，请勿拆开墨粉盒的包装。如果墨粉盒的包装很长时间未拆开，墨粉的寿命可能会减少。
	如果未包装的硒鼓单元直接暴露在阳光或室内光线中，可能会引起损坏。
	在您卸下保护盖板后请立刻将墨粉盒放入硒鼓单元。为避免打印质量的下降，请勿触摸图片中阴影部分所示的零件。

注意

	Brother公司机器设计使用特殊规格的墨粉并且只有使用正品的Brother公司的墨粉盒时才能使其处于最佳的性能状态。如果使用其它规格的墨粉或墨粉盒，Brother公司将不能保证其实现最佳的性能。因此Brother公司不建议在此机器上使用其它品牌的墨粉盒。
	如果因为在此机器上使用其它生产商的产品而引起硒鼓单元或其它零件的损坏，任何需要的维修将不在保修范围之内。

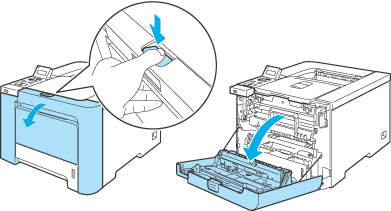

关闭打印机电源开关。按下前盖释放按钮并打开前盖。

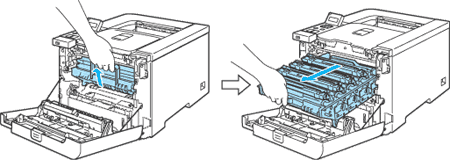

握住硒鼓单元的绿色把手。向上提起硒鼓单元，然后向外拉出直到其停止。

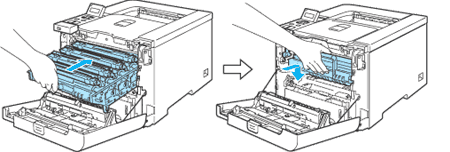

握住墨粉盒的把手，然后将其从硒鼓单元中取出。此步骤适用于所有墨粉盒。

注意

	我们建议您将墨粉盒放在一张易处理且表面干净平滑的纸上，以防止墨粉意外溢出或溅出。
	请勿将墨粉盒放于火中。否则可能会爆炸，导致受伤。
	小心处理墨粉盒。如果墨粉溅到您的手上或衣服上，请立刻擦去并用冷水清洗。
	为避免出现打印质量问题，请勿触摸图片中阴影部分所示的零件。

注释

•	请确认墨粉盒密封于袋子中以防止墨粉从墨粉盒中溅出。
•	请根据当地法规丢弃已使用的墨粉盒，使其与生活垃圾分开。如果您有任何问题，请致电您当地的废品处理站。

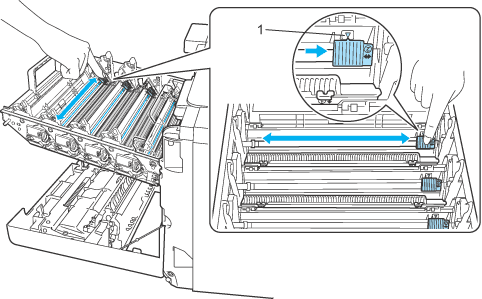

根据以下方式清洁电晕丝：

(1)

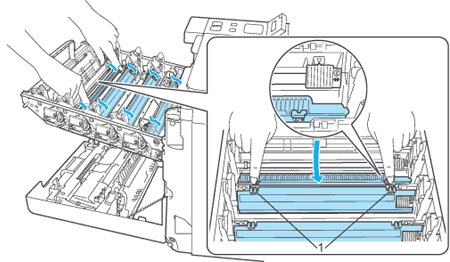

推动释放白色电晕丝盖的插销 (1)，然后打开盖子。
