硒鼓单元

编号 DR-170CL

新的硒鼓单元可以打印大约17,000页 A4 或 Letter大小的单面纸。

注释

•	硒鼓实际寿命取决于许多因素，例如温度、湿度、纸张类型和使用的墨粉类型等。在理想情况下，硒鼓的平均寿命预计大约在17,000页。硒鼓实际能打印的页数可能会比预计的少。因为我们无法控制许多决定硒鼓实际寿命的因素，所以我们无法保证硒鼓能打印的最少页数。
•	为了获取最佳效果，请只使用正品的Brother公司的墨粉。打印机应该只在干净无尘并且通风良好的环境下使用。
•	使用第三方硒鼓单元可能不只是降低打印质量，还会降低打印机本身的质量，缩短其寿命。保修范围不包括使用第三方硒鼓单元所引起的问题。

Drum End Soon

如果液晶显示屏显示Drum End Soon (硒鼓寿命即将结束)，说明硒鼓单元的寿命即将结束。我们建议您在打印质量明显变差之前更换新的硒鼓单元。

注意

	当拆下硒鼓单元时，由于其包含墨粉，因此请小心操作。
	当您每次更换硒鼓单元时，请清洁打印机的内部。(请参阅清洁。)

关闭打印机电源开关。按下前盖释放按钮并打开前盖。

握住硒鼓单元的绿色把手。向上提起硒鼓单元，然后向外拉出直到其停止。

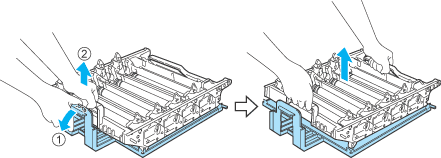

释放打印机左侧的灰色锁定杆 (1)。使用硒鼓单元的绿色把手将硒鼓单元完全从打印机中拉出。

注意

	执行此步骤时，握住硒鼓单元的绿色把手。请勿握住硒鼓单元的两侧。
	我们建议您将硒鼓单元放在一张易处理且表面干净平滑的纸上，以防止墨粉意外溢出或溅出。
	小心处理墨粉盒。如果墨粉溅到您的手上或衣服上，请立刻擦去并用冷水清洗。

握住墨粉盒的把手，然后将其从硒鼓单元中取出。此步骤适用于所有墨粉盒。

注意

	为防止静电损坏打印机，请勿触摸图片中所示的电极。
	为避免出现打印质量问题，请勿触摸图片中阴影部分所示的零件。

打开新的硒鼓单元包装，然后取下保护盖。

注意

在将硒鼓单元放入打印机之前，请勿拆开硒鼓单元的包装。暴露在直射阳光或室内光线下可能会损坏硒鼓单元。

握住墨粉盒的把手，然后将墨粉盒滑入硒鼓单元。确保墨粉盒颜色与硒鼓单元的标签颜色相匹配，墨粉盒装入到位时确保向下折起墨粉盒把手 (1)。此步骤适用于所有墨粉盒。

1.C - 青色

2.M - 品红色

3.Y - 黄色

4.K - 黑色

按照下列方式将硒鼓单元装回打印机。

(1)

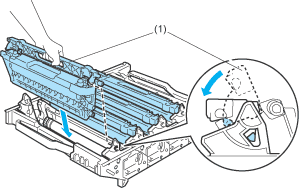

请确保灰色锁定杆 (1)处于向上位置，然后将硒鼓单元放入打印机。放下灰色锁定杆 (1)。

注释

当您将硒鼓单元放入打印机时，使硒鼓单元把手的绿色导块 (1)与机器两侧的绿色箭头 (2)对齐。

(2)

向内推入硒鼓单元直到其停止。

合上前盖。

当您更换新的硒鼓单元时，您需要通过以下步骤重置硒鼓计数器：

1	打开打印机电源开关。
2	按下“+” 或 “-” 键，选择Machine Info. (机器信息)。
3	按下“OK”执行下一级菜单，然后按下“+” 或 “-”键，选择Reset Parts Life (重置零件寿命)。
4	按下“OK”，然后按下“+”键，选择Drum Unit (硒鼓单元)。
5	按两次“OK”。
