Sustituya el kit de alimentación de papel para la bandeja multipropósito (MP)

Antes de comenzar el proceso de sustitución imageimage Información relacionada: Cambiar consumibles

Sustituya el kit de alimentación de papel de la bandeja multipropósito (MP)

  1. Pulse y mantenga presionado image para apagar el equipo.
  2. Desenchufe el cable de alimentación de la tomacorriente de CA.
  3. Presione el botón liberador de la cubierta delantera y abra la cubierta delantera.
  4. Sostenga la manija verde etiquetada de la unidad de tambor. Jale la unidad de tambor del equipo hasta que se trabe.
    IMPORTANTE
    Recomendamos colocar el conjunto de cartucho de tóner y la unidad de tambor en una superficie limpia y plana con papel descartable debajo por si derrama o salpica el tóner accidentalmente.
  5. Sosteniendo las manijas verdes de la unidad de tambor, levante el frente de la unidad de tambor y extráigala del equipo.
    IMPORTANTE

    Sostenga las manijas de la unidad de tambor cuando lo transporte. NO sostenga los lados de la unidad de tambor.

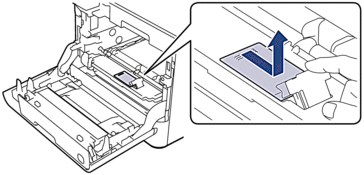

  6. Eleve el tope del soporte del rodillo de la bandeja MP.

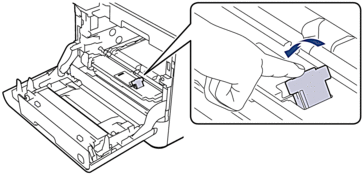

  7. Deslice el soporte del rodillo de la bandeja MP y, luego, quítelo.

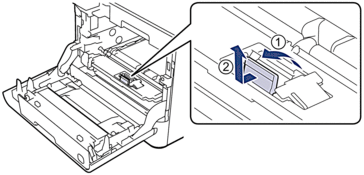

  8. Eleve la almohadilla de separación de la bandeja MP y, luego, tire de ella en línea recta hacia arriba para quitarla del equipo.
  9. Desembale el nuevo kit de alimentación de papel de la bandeja MP.

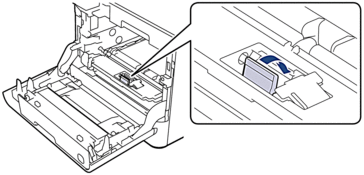

  10. Inserte la nueva almohadilla de separación de la bandeja MP con la almohadilla gris hacia usted.

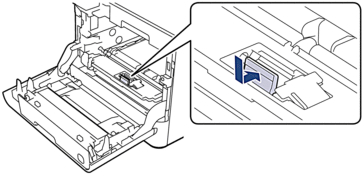

  11. Empuje la almohadilla de separación de la bandeja MP hacia delante hasta oír un clic.
  12. Inserte el soporte del rodillo de la bandeja MP y, luego, deslícelo hacia la izquierda.

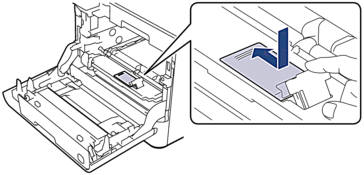

  13. Presione el tope del soporte del rodillo de la bandeja MP para cerrarlo.
  14. Deslice suavemente la unidad de tambor en el equipo hasta que se detenga.
  15. Con la manija verde etiquetada, empuje la unidad de tambor de nuevo en el equipo hasta que encaje en su lugar.
  16. Cierre la cubierta delantera del equipo.
  17. Enchufe el cable de alimentación y pulse image para encender el equipo.

Restablezca el contador del kit de alimentación de papel de la bandeja multipropósito (MP)

  1. Asegúrese de que el equipo esté encendido.
  2. Mantenga presionado image (Tóner) durante aproximadamente cinco segundos.
  3. Pulse [Kit MP AP (Kit AP MP)].
  4. Pulse [Sí].
