Sustituir el kit de alimentación de papel de la bandeja multipropósito (MP)

Antes de la sustitución imageimage Información relacionada: Sustituir los consumibles

Sustituir el kit de alimentación de papel de la bandeja multipropósito (MP)

  1. Mantenga pulsado image a para apagar el equipo.
  2. Desenchufe el cable de alimentación de la toma de corriente eléctrica.
  3. Presione el botón de liberación de la cubierta frontal y abra la cubierta frontal.
  4. Sujete el asa verde de la unidad de tambor. Extraiga la unidad de tambor del equipo hasta que se detenga.
    IMPORTANTE
    Recomendamos colocar el conjunto de cartucho de tóner y unidad de tambor sobre una superficie limpia, lisa con papel desechable debajo del mismo en caso de que se derrame o disperse tóner accidentalmente.
  5. Mientras sujeta las asas etiquetadas de verde de la unidad de tambor, levante la parte frontal de la unidad de tambor y extráigala del equipo.
    IMPORTANTE

    Sujete las asas de la unidad de tambor cuando la transporte. NO sujete los laterales de la unidad de tambor.

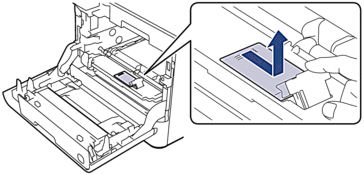

  6. Levante el freno porta rodillos MP.

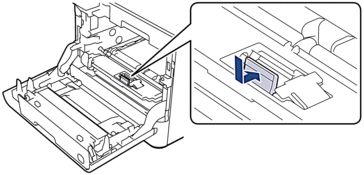

  7. Deslice el freno porta rodillos MP hacia la derecha y, a continuación, extráigalo.

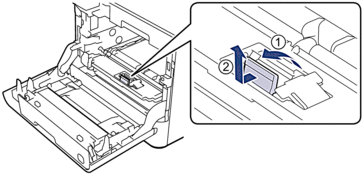

  8. Levante la almohadilla de separación MP y extráigala del equipo tirando de ella hacia arriba.
  9. Desembale el nuevo kit de alimentación de papel para la bandeja MP.

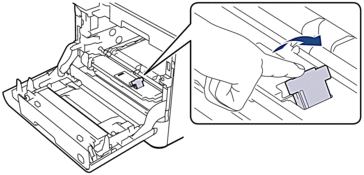

  10. Introduzca la nueva almohadilla de separación MP con la almohadilla gris mirando hacia usted.
  11. Empuje la almohadilla de separación MP hacia delante hasta que oiga un clic.

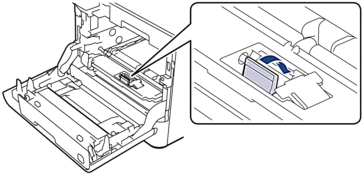

  12. Introduzca el porta rodillos MP y, a continuación, deslícelo hacia la izquierda.

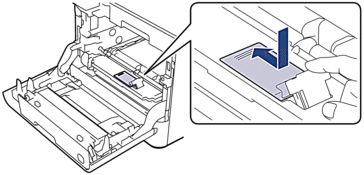

  13. Presione para cerrar el freno porta rodillos MP.
  14. Deslice suavemente la unidad de tambor en el equipo hasta que se detenga.
  15. Sujetando el asa etiquetada de verde, empuje de nuevo la unidad de tambor dentro del equipo hasta que se bloquee en su posición.
  16. Cierre la cubierta delantera del equipo.
  17. Enchufe el cable de alimentación y pulse image para encender el equipo.

Restablecer el contador del kit de alimentación de papel de la bandeja multipropósito (MP)

  1. Asegúrese de que el equipo está encendido.
  2. Mantenga pulsado image (Tóner) durante unos cinco segundos.
  3. Pulse [Kit AP MP].
  4. Pulse [Sí].
