Substitua o kit de alimentação de papel da bandeja (MU)

Antes de iniciar o procedimento de troca imageimage Informações relacionadas: Trocar Suprimentos

Substitua o kit de alimentação de papel da bandeja (MU)

  1. Mantenha image pressionado para desligar o equipamento.
  2. Desconecte o cabo de alimentação da tomada elétrica CA.
  3. Pressione o botão de liberação da tampa frontal e abra-a.
  4. Segure a alça verde da unidade de cilindro. Puxe a unidade de cilindro do equipamento até ela parar.
    IMPORTANTE
    Recomendamos que o conjunto de unidade de cilindro e cartucho de toner seja colocado em uma superfície limpa e plana, sobre um pedaço de papel descartável, por precaução caso você derrame ou espalhe o pó do toner acidentalmente.
  5. Segurando as alças verdes da unidade de cilindro, levante a parte frontal da unidade de cilindro e remova-a do equipamento.
    IMPORTANTE

    Segure as alças da unidade de cilindro ao transportá-la. NÃO toque nas laterais da unidade de cilindro.

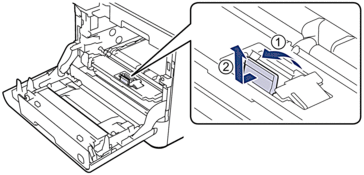

  6. Levante a trava do suporte do rolo MU.

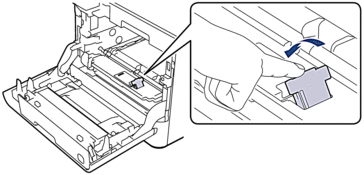

  7. Deslize o suporte do rolo MU para a direita e, em seguida, remova-o.

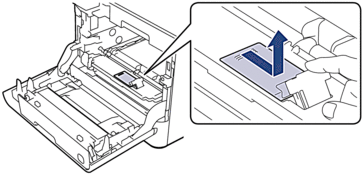

  8. Levante a lâmina separadora MU e puxe-a diretamente para cima, retirando-a do equipamento.
  9. Desembale o novo kit de alimentação de papel da bandeja MU.

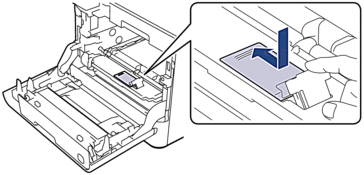

  10. Insira a nova lâmina separadora MU com o lado cinza voltado para você.
  11. Pressione a lâmina separadora MU para frente até ouvir um clique.

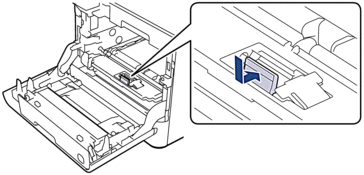

  12. Insira o suporte do rolo MU novamente e deslize-o para a esquerda.

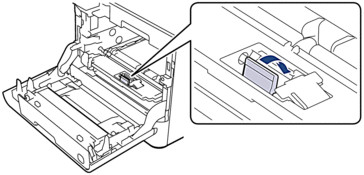

  13. Pressione para baixo até fechar a trava do suporte do rolo MU.
  14. Deslize suavemente a unidade de cilindro no equipamento até que ela pare.
  15. Usando a alça verde, empurre a unidade de cilindro de volta no equipamento até ela travar.
  16. Feche a tampa frontal do equipamento.
  17. Conecte o cabo de alimentação e pressione image para ligar o equipamento.

Reinicie o contador do kit de alimentação de papel da bandeja (MU)

  1. Verifique se o equipamento está ligado.
  2. Mantenha image (Toner) pressionado por cerca de cinco segundos.
  3. Pressione [Kit AP MU].
  4. Pressione [Sim].
