V přístroji se zasekl papír (Zaseknutý papír)

Související modely:DCP‑T530DW / DCP‑T535DW / DCP‑T536DW / DCP‑T730DW / DCP‑T735DW / DCP‑T830DW / DCP‑T835DW

DCP-T530DW/DCP-T535DW/DCP-T536DW/DCP-T730DW/DCP-T735DW

Pokud se na LCD displeji zobrazí [Zaseknuty papir], postupujte takto:

  1. Odpojte přístroj od elektrické zásuvky.
  2. Vytáhněte zásobník papíru (1) zcela z přístroje.
  3. Zdvihněte podpěru papíru (1) a pak ji šikmo vysuňte zcela z přístroje, jak znázorňuje šipka.

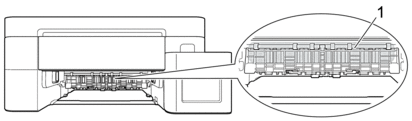

  4. Pomalu vytáhněte uvíznutý papír (1) z přístroje.

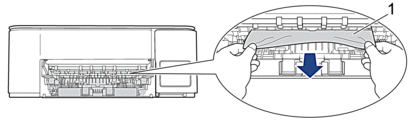

  5. Stiskněte obě zelené páčky k sobě a poté spusťte jednotku údržby (1).
  6. Pomalu vytáhněte uvíznutý papír (1) z přístroje.
    DŮLEŽITÉ
    Postupujte opatrně, protože si můžete snadno znečistit ruce inkoustem. Pokud se inkoust dostane na pokožku nebo oděv, okamžitě ho smyjte mýdlem nebo saponátem.

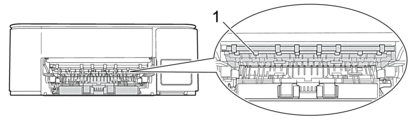

  7. Pečlivě zkontrolujte vnitřní část (1) a ujistěte se, že v ní nezůstaly žádné útržky papíru.
  8. Zatlačte na kryt pro odstranění uvíznutého papíru (1) na zadní straně přístroje a potom jej otevřete (2).
  9. Pomalu vytáhněte uvíznutý papír z přístroje.
  10. Zavřete kryt pro odstranění uvíznutého papíru. Zkontrolujte, zda je kryt zcela uzavřen.
  11. Zvedněte jednotku údržby.
  12. Zasuňte podpěru papíru pevně zpět do přístroje. Ujistěte se, že jste podpěru papíru zasunuli do příslušných žlábků.
  13. Zatlačte zásobník papíru pevně zpět do přístroje.
  14. Vysunujte podpěru papíru (1), dokud nezapadne na místo, a potom rozložte rozkládací podpěru papíru (2).
  15. Znovu připojte napájecí kabel.


Další operace odstraňování zaseknutého papíru

Pokud se chybová zpráva zobrazuje na displeji LCD i nadále a papír se opakovaně zasekává, postupujte následovně:

  1. Odpojte přístroj od elektrické zásuvky a otevřete kryt slotu ručního podávání.
  2. Vložte jeden list silného papíru formátu A4 nebo Letter, například lesklého papíru, do slotu ručního podávání. Zasuňte papír hluboko do slotu ručního podávání.
  3. Znovu připojte přístroj k elektrické zásuvce.

    Papír umístěný do slotu ručního podávání bude podán přístrojem a vysunut. Odstraňte veškerý zaseknutý papír vytlačený silným papírem.


DCP-T830DW/DCP-T835DW

Pokud se při používání zásobníku papíru zobrazí na displeji LCD [Zaseknuty papir], postupujte podle následujících kroků:


Pokud používáte deskový podavač imageimage Související informace: Papír je uvízlý uvnitř a v deskovém podavači (uvíznutí papíru / zaseknutí uvnitř / deskový podavač)

  1. Odpojte přístroj od elektrické zásuvky.
  2. Vytáhněte zásobník papíru (1) zcela z přístroje.

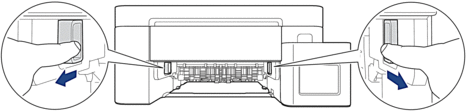

  3. Zatáhněte za dvě zelené páčky uvnitř přístroje, abyste uvolnili zaseknutý papír.
  4. Pomalu vytáhněte uvíznutý papír (1) z přístroje.

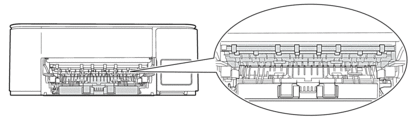

  5. Pečlivě zkontrolujte vnitřní část (1) a ujistěte se, že v ní nezůstaly žádné útržky papíru.
  6. Položte obě ruce pod plastové výstupky na obou stranách přístroje a zvedněte kryt skeneru (1) do otevřené polohy.

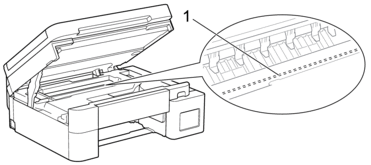

  7. Pomalu vytáhněte uvíznutý papír (1) z přístroje.
  8. Přesuňte tiskovou hlavu (podle potřeby) tak, aby bylo možné odstranit papír, který zůstal v této části. Ujistěte se, že v rozích přístroje (1) a (2) nezůstaly žádné útržky papíru.
    DŮLEŽITÉ
    • NEDOTÝKEJTE SE pásky enkodéru, tzn. tenké plastové pásky, která probíhá přes celou šířku přístroje (1). Jinak by mohlo dojít k poškození přístroje.
    • Pokud se tisková hlava nachází v pravém rohu, jak je znázorněno na obrázku (2), nelze ji posunout. Postupujte takto:
      1. Zavřete kryt skeneru a znovu připojte napájecí kabel.
      2. Opět otevřete kryt skeneru a pak přidržte stisknuté tlačítko Stop/Exit (Stop/Konec), dokud se tisková hlava nepřesune do středu.
      3. Odpojte přístroj od zdroje napájení a vyjměte zaseknutý papír.
    • Pokud papír uvízl pod tiskovou hlavou, odpojte přístroj od zdroje napájení, přesuňte tiskovou hlavu a odstraňte papír.

      Držte konkávní plochy se značkami trojúhelníku, jak je znázorněno na obrázku (3), a přesuňte tiskovou hlavu.

    • Pokud se inkoust dostane na pokožku nebo oděv, okamžitě ho smyjte mýdlem nebo saponátem.
  9. Oběma rukama opatrně zavřete kryt skeneru.
  10. Stiskněte obě páčky (1) a otevřete kryt pro odstranění zaseknutého papíru na zadní straně přístroje.
  11. Pomalu vytáhněte uvíznutý papír z přístroje.
  12. Zavřete kryt pro odstranění uvíznutého papíru. Zkontrolujte, zda je kryt zcela uzavřen.
  13. Zasuňte zásobník papíru pevně zpět do přístroje.
  14. Vysunujte podpěru papíru (1), dokud nezapadne na místo, a potom rozložte rozkládací podpěru papíru (2).
  15. Znovu připojte napájecí kabel.
