Página inicial > Introdução ao equipamento > Visão geral do painel de controle

Visão geral do painel de controle

Neste Manual do Usuário, as cores dos painéis de controle e botões para as ilustrações podem diferir dependendo dos modelos.

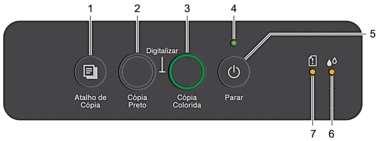

DCP-T230/DCP-T236

  1. image (Atalho de Cópia)
    • Pressione para fazer uma cópia no modo cópia ID 2 em 1.

      Se necessário, uma das funções específicas de cópia pode ser definida como uma função para este botão usando o Gerenciamento via Web. O modo de cópia ID 2 em 1 está definido por padrão.

    • Pressione simultaneamente com image(Parar) para acessar o Modo Manutenção.
  2. Cópia Preto
    • Pressione para começar a fazer cópias em preto e branco.
    • Pressione simultaneamente com Cópia Colorida para começar a digitalizar documentos (em cores ou preto e branco, de acordo com a configuração de digitalização).
    • Pressione simultaneamente com image(Parar) para acessar o Modo Restaurar.
  3. Cópia Colorida
    • Pressione para começar a fazer cópias em cores.
  4. LED de alimentação
    Indica o status do equipamento.
  5. image(Parar) Ligar/Desligar
    • Pressione para parar uma operação.
    • Pressione para sair de um modo selecionado.
    • Pressione image(Parar) para ligar o equipamento.

      Pressione e mantenha pressionado image(Parar) para desligar o equipamento e cancelar todas as operações restantes. O LED de alimentação pisca e permanece ligado por alguns segundos antes de desligar.

      Se você desligar o equipamento usando image(Parar), ele ainda limpará a cabeça de impressão periodicamente para manter a qualidade de impressão. Para prolongar a vida útil da cabeça de impressão, obter a melhor eficiência da tinta e manter a qualidade de impressão, mantenha o equipamento sempre conectado a uma fonte de energia elétrica.

  6. LED de tinta
    Indica quando o equipamento detecta um erro de tinta ou está no Modo Manutenção.
  7. LED de advertência de papel
    Indica quando o equipamento detecta um erro ou está no Modo Restaurar.

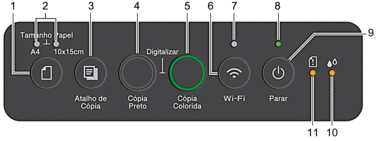

DCP-T430W/DCP-T435W/DCP-T436W

  1. image(Papel)
    • Pressione este botão para definir as configurações de tamanho e tipo do papel.
  2. LED de A4/LED de 10 x 15 cm
    Indica a configuração do tamanho e tipo do papel selecionada.
    • Tipo de papel: Comum
    • Tamanho do papel: A4

    (Para imprimir documentos padrão)

    • Tipo de papel: Outro brilhante
    • Tamanho do papel: 4 pol. x 6 pol.

    (Para imprimir fotos)

    Configurações personalizadas
  3. image (Atalho de Cópia)
    • Pressione para fazer uma cópia no modo cópia ID 2 em 1.

      Se necessário, uma das funções específicas de cópia pode ser definida como uma função para este botão usando o Gerenciamento via Web. O modo de cópia ID 2 em 1 está definido por padrão.

    • Pressione simultaneamente com image(Parar) para acessar o Modo Manutenção.
  4. Cópia Preto
    • Pressione para começar a fazer cópias em preto e branco.
    • Pressione simultaneamente com Cópia Colorida para começar a digitalizar documentos (em cores ou preto e branco, de acordo com a configuração de digitalização).
    • Pressione simultaneamente com image(Parar) para acessar o Modo Restaurar.
  5. Cópia Colorida
    • Pressione para começar a fazer cópias em cores.
  6. image (Wi-Fi)
    • Pressione o botão sozinho ou junto com outro botão para definir as configurações sem fio ou imprimir relatórios de rede. Use somente quando o equipamento estiver ocioso.
    • Pressione este botão e Cópia Colorida simultaneamente para reiniciar o Wi-Fi caso você não consiga se conectar à sua rede sem fio.
    • Pressione simultaneamente com image(Parar) para acessar o Modo Wi-Fi.
  7. LED de Wi-Fi
    • Indica o status da rede sem fio.
      Conectado (aceso)
      Conectando (piscando)
      Off
  8. LED de alimentação
    Indica o status do equipamento.
  9. image(Parar) Ligar/Desligar
    • Pressione para parar uma operação.
    • Pressione para sair de um modo selecionado.
    • Pressione image(Parar) para ligar o equipamento.

      Pressione e mantenha pressionado image(Parar) para desligar o equipamento e cancelar todas as operações restantes. O LED de alimentação pisca e permanece ligado por alguns segundos antes de desligar.

      Se você desligar o equipamento usando image(Parar), ele ainda limpará a cabeça de impressão periodicamente para manter a qualidade de impressão. Para prolongar a vida útil da cabeça de impressão, obter a melhor eficiência da tinta e manter a qualidade de impressão, mantenha o equipamento sempre conectado a uma fonte de energia elétrica.

  10. LED de tinta
    Indica quando o equipamento detecta um erro de tinta ou está no Modo Manutenção.
  11. LED de advertência de papel
    Indica quando o equipamento detecta um erro ou está no Modo Restaurar.
