Domů > Návod k přístroji > Přehled ovládacího panelu
Přehled ovládacího panelu
Ovládací panel se může lišit podle zakoupeného modelu.

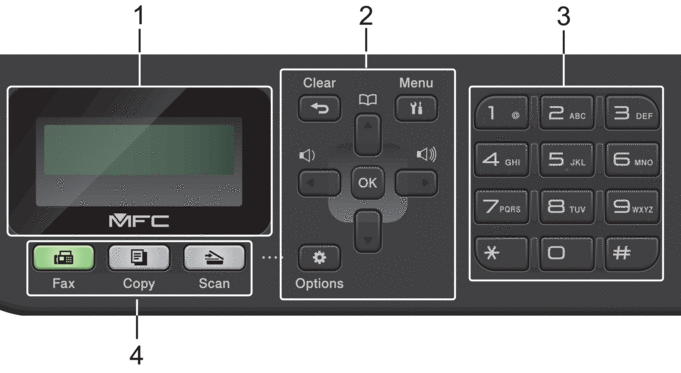

MFC-L2802DN/MFC-L2800DW/MFC-L2802DW/MFC-L2827DWXL/MFC-L2827DW/MFC-L2835DW
- LCD displej (z tekutých krystalů)
-
Zobrazuje zprávy, které pomáhají při nastavení a používání přístroje.
- Když je přístroj v režimu faxu, LCD displej zobrazí:
a. Datum a čas
b. Režim příjmu
- Jestliže stisknete tlačítko Copy (Kopie), na LCD displeji se zobrazí:
c. Typ kopie
d. Počet kopií
e. Kvalita
f. Kontrast
g. Měřítko kopírování
- Tlačítka nabídky
-
- Clear (Zrušit)
-
Stisknutím lze odstranit zadaná data nebo aktuální nastavení.
- Menu
-
Stisknutím lze vyvolat nabídku programování nastavení přístroje.
- OK
-
Chcete-li uložit nastavení přístroje, stiskněte toto tlačítko.
nebo
-
Stisknutím lze procházet zpět nebo vpřed volbami nabídky.
nebo
-
- Stisknutím můžete procházet nahoru nebo dolů nabídkami a volbami.
- Stisknutím změňte rozlišení v režimu faxu.
-
Stisknutím
lze přistupovat k číslům krátké volby.
- Options (Volby)
-
Stisknutím získáte přístup k dočasným nastavením faxování, skenování nebo kopírování.
- Číselná klávesnice
-
- Použijte k vytáčení čísel faxů a telefonních čísel.
- Použijte jako klávesnici k zadávání textu nebo znaků.
- Tlačítka Režim
-
- Fax
-
Stisknutím přepněte přístroj do režimu faxování.
- Copy (Kopie)
-
Stisknutím přepněte přístroj do režimu kopírování.
- Scan (Sken)
-
Stisknutím přepněte přístroj do režimu skenování.

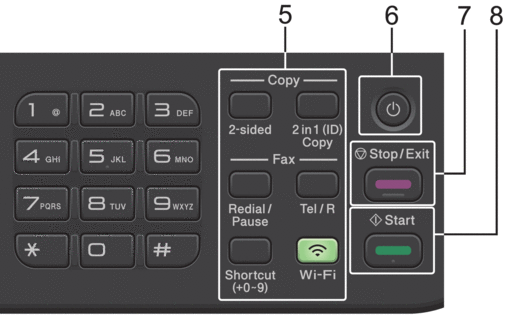

- Funkční tlačítka
-
- Redial/Pause (Opakování/Pauza)
-
Stisknutím se provede opakované vytočení posledního volaného čísla. Při programování čísel rychlé volby nebo při manuálním vytáčení čísla toto tlačítko vkládá pauzu.
- Tel/R
-
Tlačítko Tel/R se používá k uskutečnění telefonických hovorů po zvednutí externího telefonu během F/T dvojitého vyzvánění.
Jste-li připojeni k ústředně (PBX), použijte toto tlačítko k přístupu k vnější lince, pro opakované volání operátorovi nebo pro přepojení volání na jinou klapku.
- Wi-Fi (pro bezdrátové modely)
-
Stisknutím a podržením tlačítka Wi-Fi vyvolejte v počítači instalační program pro bezdrátové připojení. Při nastavování bezdrátového spojení mezi přístrojem a sítí se řiďte pokyny na obrazovce.
Pokud svítí kontrolka Wi-Fi, je přístroj připojen k přístupovému bodu bezdrátové sítě. Jestliže kontrolka Wi-Fi bliká, bezdrátové připojení je odpojeno nebo probíhá proces připojování přístroje k přístupovému bodu bezdrátové sítě.
- Resolution (Rozlišení) (pouze pro některé modely)
-
Stisknutím pozměníte rozlišení faxu.
- 2 in 1 (ID) Copy (2 na 1 ID kopie)
-
Stisknutím lze kopírovat obě strany identifikačního průkazu na jednu stranu.
- 2-sided (Oboustr)
-
Stiskněte pro kopírování na obě strany listu papíru.
- Shortcut (Zkratka) Tlačítko
-
Uložte si a volejte až deset faxových a telefonních čísel.
Uložená faxová a telefonní čísla se zástupcem vyvoláte přidržením tlačítka Shortcut (Zkratka) a následným stisknutím zástupného čísla, které jste danému faxovému nebo telefonnímu číslu přiřadili.
Zapnout/vypnout napájení -
Přístroj zapněte stisknutím
. Přístroj vypněte stisknutím a podržením
. LCD displej zobrazí [Usporny rezim] a po několika sekundách zhasne. Máte-li připojen externí telefon nebo záznamník TAD, bude vždy dostupný.
- Stop/Exit (Stop/Konec)
-
- Stisknutím tohoto tlačítka se zastaví prováděná operace.
- Stisknutím lze opustit nabídku.
- Start
-
- Stisknutím se zahájí odesílání faxu.
- Stisknutím se zahajuje kopírování.
- Stisknutím se zahajuje skenování dokumentů.

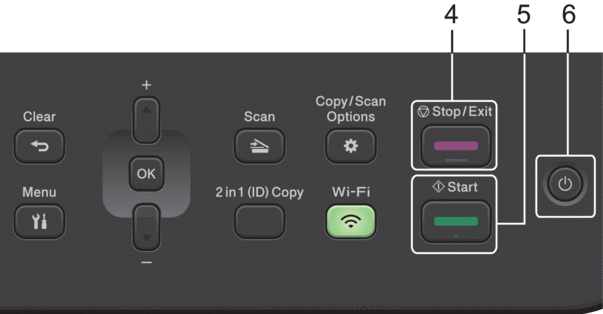

DCP-L2600D/DCP-L2620DW/DCP-L2622DW/DCP-L2627DW/DCP-L2627DWXL/DCP-L2627DWE/DCP-L2640DN
- LCD displej (z tekutých krystalů)
-
Zobrazuje zprávy, které pomáhají při nastavení a používání přístroje.
- Když je přístroj v režimu pohotovosti nebo v režimu kopírování, LCD displej zobrazuje:
a. Typ kopie
b. Počet kopií
c. Kvalita
d. Kontrast
e. Měřítko kopírování
- Tlačítka nabídky
-
- Menu
-
Stisknutím lze vyvolat nabídku programování nastavení přístroje.
- Clear (Zrušit)
-
- Stisknutím vymažete zadaná data.
- Stisknutím zrušíte aktuální nastavení.
- OK
-
Chcete-li uložit nastavení přístroje, stiskněte toto tlačítko.
- nebo
-
Stisknutím procházet nahoru nebo dolů nabídkami a možnostmi.
- Funkční tlačítka
-
- Copy/Scan Options (Možnost kopírování/skenování)
-
Stisknutím získáte přístup k dočasným nastavením skenování nebo kopírování.
- Wi-Fi (pro bezdrátové modely)
-
Stisknutím a podržením tlačítka Wi-Fi vyvolejte v počítači instalační program pro bezdrátové připojení. Při nastavování bezdrátového spojení mezi přístrojem a sítí se řiďte pokyny na obrazovce.
Pokud svítí kontrolka Wi-Fi, je přístroj připojen k přístupovému bodu bezdrátové sítě. Jestliže kontrolka Wi-Fi bliká, bezdrátové připojení je odpojeno nebo probíhá proces připojování přístroje k přístupovému bodu bezdrátové sítě.
- Scan (Sken)
-
Stisknutím přepněte přístroj do režimu skenování.
- 2 in 1 (ID) Copy (2 na 1 ID kopie)
-
Stisknutím lze kopírovat obě strany identifikačního průkazu na jednu stranu.
- 2-sided (Oboustr) (pouze pro některé modely)
-
Stiskněte pro kopírování na obě strany listu papíru.
- Stop/Exit (Stop/Konec)
-
- Stisknutím tohoto tlačítka se zastaví prováděná operace.
- Stisknutím lze opustit nabídku.
- Start
-
- Stisknutím se zahajuje kopírování.
- Stisknutím se zahajuje skenování dokumentů.
- Zapnout/vypnout napájení
-
Přístroj zapněte stisknutím
. Přístroj vypněte stisknutím a podržením
. LCD displej zobrazí [Usporny rezim] a po několika sekundách zhasne.

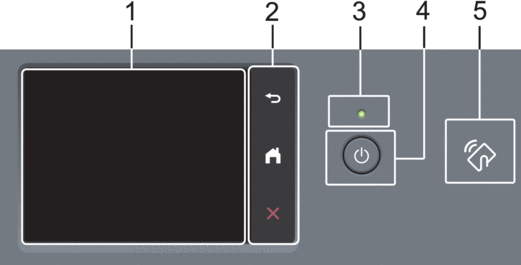

DCP-L2660DW/DCP-L2665DW/MFC-L2860DWE/MFC-L2860DW/MFC-L2862DW/MFC-L2922DW
- Dotykový displej z tekutých krystalů (LCD)
- K nabídkám a možnostem přistupujte stisknutím tlačítka na dotykovém displeji.
- Dotykový panel
-
(Zpět) - Stisknutím tlačítka se vrátíte do předchozí nabídky.
(Domů) - Stisknutím se vrátíte na domovskou obrazovku.
(Zrušit) - Stisknutím zrušíte prováděnou operaci.
- LED indikátor napájení
-
LED dioda se rozsvítí v závislosti na aktuálním stavu napájení přístroje.
- Zapnutí/vypnutí napájení
-
- Přístroj zapněte stisknutím.
- Vypněte přístroj stisknutím a podržením. Dotykový LCD displej zobrazí [Usporny rezim] a po několika sekundách zhasne. Je-li připojen externí telefon nebo záznamník TAD, je vždy k dispozici.
- Near Field Communication (NFC) (MFC-L2922DW)
- Pokud je nastavené ověřování kartou, přiložte čipovou IC kartu (Integrated Circuit Card) k symbolu NFC na přístroji.
