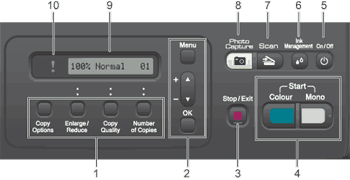

Přehled ovládacího panelu

Modely DCP-193C, DCP-195C, DCP-197C, DCP-365CN, DCP-373CW, DCP-375CW a DCP-377CW mají na ovládacím panelu stejná tlačítka.

Tlačítka pro kopírování:

V režimu kopírování umožňují dočasně měnit nastavení kopírování.

•	Copy Options (Volby kopírování) Můžete snadno a rychle vybrat dočasná nastavení kopírování.
•	Enlarge/Reduce (Zvětšení/Zmenšení) Umožňuje zvětšovat nebo zmenšovat kopie v závislosti na vybraném poměru.
•	Copy Quality (Kvalita kopírování) Toto tlačítko použijte pro dočasnou změnu kvality kopií.
•	Number of Copies (Počet kopií) Pomocí tohoto tlačítka vytvoříte větší počet kopií.

Tlačítka nabídky:

•	Menu Slouží k přístupu do hlavní nabídky.
•	+ nebo - Stisknutím můžete procházet nabídky a možnosti.
•	OK Umožňuje vybrat nastavení.

Stop/Exit (Stop/Konec)

Slouží k ukončení operace nebo ukončení nabídky.

Spouštěcí tlačítka:

•	Mono Start (Start Mono) Umožňuje zahájit černobílé kopírování. Rovněž umožňuje zahájit skenování (barevné nebo černobílé, v závislosti na nastavení skenování v programu ControlCenter).
•	Colour Start (Start Barva) Umožňuje zahájit plnobarevné kopírování. Rovněž umožňuje zahájit skenování (barevné nebo černobílé, v závislosti na nastavení skenování v programu ControlCenter).

On/Off (Zapnuto/Vypnuto)

Slouží k zapnutí a vypnutí zařízení.

I když zařízení vypnete, bude pravidelně čistit tiskovou hlavu, aby byla zachována kvalita tisku. Chcete-li zachovat kvalitu tisku, prodloužit životnost tiskové hlavy a dosáhnout maximální úspory inkoustových zásobníků, zařízení by mělo být trvale připojeno ke zdroji napájení.

Ink Management (Správce inkoustu)

Slouží k čištění tiskové hlavy, kontrole kvality tisku a zjištění dostupného množství inkoustu.

Scan (Sken)

Slouží ke vstupu do režimu skenování.

Photo Capture (Fotocapture)

Slouží ke vstupu do režimu PhotoCapture Center™.

Displej LCD (displej z tekutých krystalů)

Zobrazuje hlášení na displejiLCD usnadňující nastavení a používání zařízení.

10.

Varovná kontrolka LED

Chyby, které displej LCD zobrazí, a důležité stavové zprávy jsou doprovázeny oranžovým blikáním.

Poznámka

Většina ilustrací použitých v této Příručce uživatele zachycuje model DCP-375CW.

Varovná kontrolka LED

Varovná kontrolka LED (dioda emitující světlo) je světelný indikátor, který udává stav zařízení DCP. Displej LCD zobrazuje aktuální stav nečinného zařízení.

LED	Stav DCP	Popis
Vypnuto	Připraveno	Zařízení DCP je připraveno k použití.
Oranžová	Kryt je otevřen	Je otevřen kryt. Zavřete kryt. (Viz Chybová hlášení a hlášení o údržbě.)
	Nelze tisknout	Vyměňte inkoustovou kazetu za novou. (Viz Výměna inkoustových kazet.)
	Chyba papíru	Do zásobníku vložte papír nebo odstraňte uvíznutý papír. Zkontrolujte hlášení na displeji LCD. (Viz Odstraňování problémů a běžná údržba.)
	Další hlášení	Zkontrolujte hlášení na displeji LCD. (Viz Chybová hlášení a hlášení o údržbě.)
