Výmena súpravy valčekov (ADS-4300N/ADS-4700W)

Súvisiace modely:ADS‑4300N / ADS‑4700W

Vaše zariadenie je vybavené počítadlom skenov, ktoré automaticky počíta, koľkokrát sa na zariadení uskutočnilo skenovanie. Približne po 100 000 skenoch môže byť potrebné vymeniť súpravu valčekov.

Po výmene valčekov vynulujte počítadlá používania, aby zariadenie znova začalo počítať od hodnoty 0.


Spodný podávací valček


Horný podávací valček


Brzdový valček

  1. Vyberte ADF.
  2. Stlačením uvoľňovacej páčky otvorte predný kryt.
  3. Stlačte pravú stranu krytu podávacieho valčeka doľava a potiahnite ho nadol.
  4. Vyberte obidva podávacie valčeky.

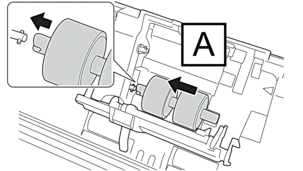

  5. Vložte nový spodný podávací valček do otvoru a zasuňte ho doľava na hriadeľ.

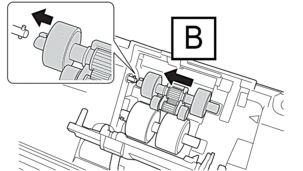

  6. Vložte nový horný podávací valček do otvoru a zasuňte ho doľava na hriadeľ.
  7. Zatvorte kryt podávacieho valčeka.

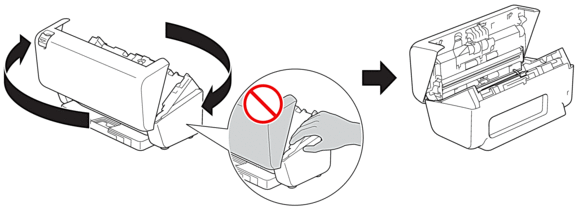

  8. Otočte zariadenie, ako je znázornené na obrázku.
    UPOZORNENIE
    Ak predný kryt zatvoríte nasilu, niektoré časti zariadenia vám môžu spôsobiť úraz (znázornené sivou farbou). Keď rukami siahate do vyznačenej oblasti alebo do jej blízkosti, dávajte pozor.
  9. Stlačte ľavú hornú stranu krytu brzdového valčeka nadol a stiahnite ho nadol.
  10. Uchopte hriadeľ brzdového valčeka, potiahnite ho k sebe a potiahnutím von a doprava brzdový valček vyberte von.

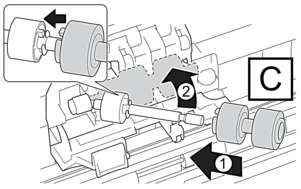

  11. Nasaďte na hriadeľ nový brzdový valček a potom vložte brzdový valček do zariadenia.
  12. Zatvorte kryt brzdového valčeka.

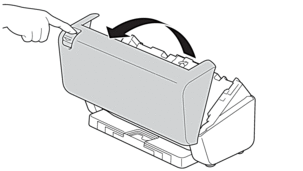

  13. Zatvorte predný kryt a otočte zariadenie smerom dopredu.

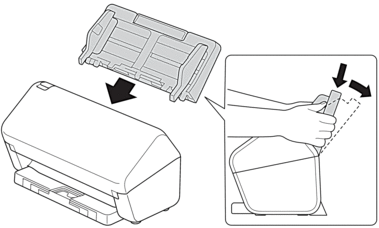

  14. Pevne nasaďte ADF tak, aby zacvakol na svoje miesto.
  15. Resetovanie počítadla valčekov:
    • ADS-4300N
      1. Vykonajte jednu z nasledujúcich činností:
        • Systém Windows

          Spustite image (Brother Utilities) a potom kliknite na rozbaľovací zoznam a vyberte názov modelu (ak ešte nie je vybratý). Na ľavom navigačnom paneli kliknite na Nástroje a potom na Diaľkové nastavenie.

        • Počítače Mac

          Na lište ponuky Finder (Vyhľadávač) kliknite na Go (Prejsť)>Applications (Aplikácie)>Brother, vyberte názov svojho modelu a potom dvakrát kliknite na ikonu Brother Remote Setup.

          Ak sa zobrazí dialógové okno Vyhľadať zariadenia, vyberte názov svojho modelu a kliknite na Pripojiť.
      2. Na ľavej navigačnej table kliknite na Info o zariadení.
      3. Prejdite do sekcie Zostávajúca životnosť, kliknite na tlačidlo Reset a resetujte počítadlo podávacieho valčeka.
      4. Kliknutím na OK zatvorte okno programu Diaľkové nastavenie.
    • ADS-4700W
      1. Stlačte image [Nastavenia]>[Info o zariad.]>[Počítadlá použitia].
      2. Stlačte [Počítadlo valčeka].
      3. Keď sa na displeji LCD zobrazí potvrdzujúce hlásenie, stlačte [Áno].
      4. Stlačte image.
