Výmena súpravy valčekov (ADS-4900W)

Súvisiace modely:ADS‑4900W

Vaše zariadenie je vybavené počítadlom skenov, ktoré automaticky počíta, koľkokrát sa na zariadení uskutočnilo skenovanie. Približne po 200 000 skenoch môže byť potrebné vymeniť súpravu valčekov.

Po výmene valčekov vynulujte počítadlá používania, aby zariadenie znova začalo počítať od hodnoty 0.


Podávací valček


Brzdový valček

  1. Vyberte ADF.

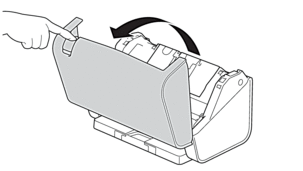

  2. Stlačením uvoľňovacej páčky otvorte predný kryt.

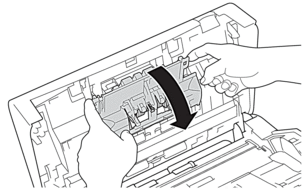

  3. Stlačte ľavú hornú stranu krytu podávacieho valčeka nadol a stiahnite kryt nadol.
  4. Potiahnite páčku podávacieho valčeka nahor.
  5. Vyberte podávací valček.
  6. Vložte nový podávací valček do zariadenia.
  7. Otáčajte páčkou, kým podávací valček nezacvakne na svoje miesto.

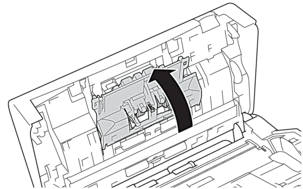

  8. Zatvorte kryt podávacieho valčeka.

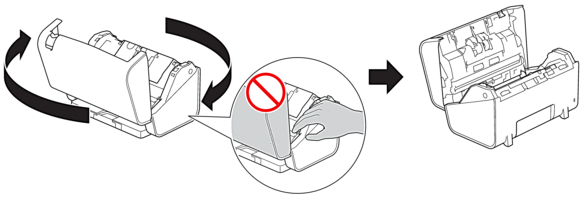

  9. Otočte zariadenie, ako je znázornené na obrázku.
    UPOZORNENIE
    Ak predný kryt zatvoríte nasilu, niektoré časti zariadenia vám môžu spôsobiť úraz (znázornené sivou farbou). Keď rukami siahate do vyznačenej oblasti alebo do jej blízkosti, dávajte pozor.
  10. Stlačte súčasne obe strany krytu brzdového valčeka smerom dovnútra a potiahnite kryt nadol.
  11. Prstom nadvihnite brzdový valček a vyberte ho.

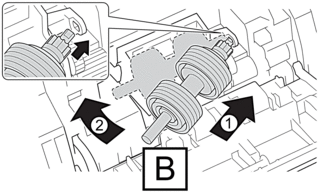

  12. Vsaďte nový hriadeľ brzdového valčeka do otvoru podľa obrázka a vložte brzdový valček do zariadenia.
  13. Zatvorte kryt brzdového valčeka.

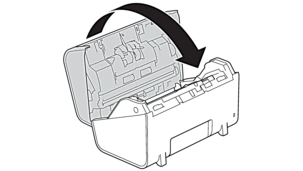

  14. Zatvorte predný kryt a otočte zariadenie smerom dopredu.

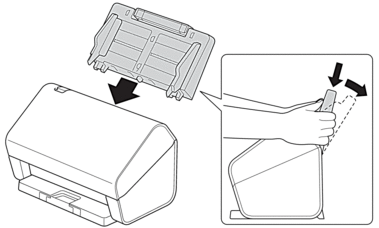

  15. Pevne nasaďte ADF tak, aby zacvakol na svoje miesto.
  16. Stlačte image [Nastavenia]>[Info o zariad.]>[Počítadlá použitia].
  17. Ak chcete vynulovať počítadlo valčekov, stlačte [Počítadlo valčeka].
  18. Keď sa na displeji LCD zobrazí potvrdzujúce hlásenie, stlačte [Áno].
  19. Stlačte image.
