4 Сканирование с панели управления устройства

Сканирование с панели управления устройства

Сканирование документов непосредственно на сервер FTP

Если выбрано "Сканирование на FTP", можно сканировать черно-белый или цветной документ непосредственно на сервер FTP в локальной сети или в Интернете.
Сведения, необходимые для использования функции сканирования на FTP, можно ввести с помощью управления через веб-интерфейс для предварительной настройки и сохранения сведений в профиле FTP.
Примечание Примечание
Сканирование на FTP доступно, если профили FTP настроены с помощью управления через веб-интерфейс.
Рекомендуется Microsoft® Internet Explorer® 8.0/9.0 для Windows® и Safari 5.0 для Macintosh. Также необходимо убедиться, что JavaScript и файлы "cookie" постоянно разрешены независимо от используемого веб-браузера. Если используется другой веб-браузер, проверьте его совместимость с протоколами HTTP 1.0 и HTTP 1.1.
Для использования управления через веб-интерфейс введите http://xxx.xxx.xxx.xxx (где xxx.xxx.xxx.xxx — это IP-адрес данного устройства) в веб-браузер, после чего можно настраивать или изменять параметры в разделе Сканирование на FTP/ в сетевую папку на вкладке Сканирование. Можно настроить до десяти профилей сервера FTP и выбрать номер (от 1 до 10) для использования в настройках сканирования на FTP в разделе Профиль сканирования на FTP/ в сетевую папку.
Кроме семи предварительно заданных имен файлов, можно сохранить два имени файла, определяемых пользователем, для их использования в создании профиля сервера FTP.

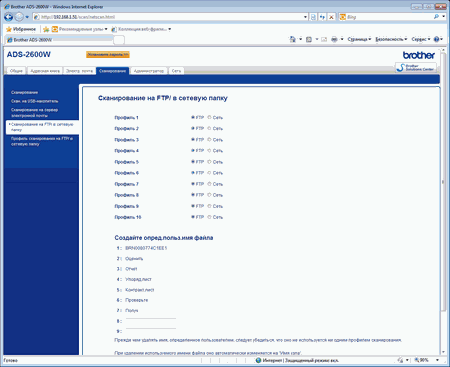

В управлении через веб-интерфейс выберите Сканирование на FTP/ в сетевую папку. В разделе Создайте опред.польз.имя файла введите имя файла в одно из двух полей, определяемых пользователем, и нажмите кнопку Отправить. В каждое из полей, определяемых пользователем, можно ввести не более 15 символов.
Примечание Примечание
Не используйте в имени файла недопустимые символы (например, ?, /, \, или *). При использовании функции сканирования на FTP они могут вызвать ошибку при отправке.
Экран

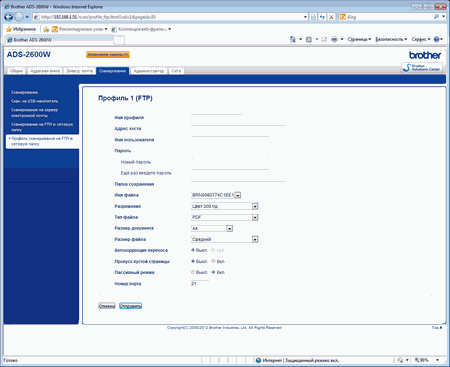

Настройка параметров FTP по умолчанию

Экран
В зависимости от настройки сервера FTP и сетевого брандмауэра для параметра Пассивный режим можно установить значение Выкл. или Вкл. Значение настройки по умолчанию: Вкл. Кроме того, можно изменить номер порта для доступа к серверу FTP. Настройка порта по умолчанию: 21. В большинстве случаев для двух этих настроек можно оставить значения по умолчанию.
1
Выберите FTP в разделе Сканирование на FTP/ в сетевую папку на вкладке Сканирование. Нажмите кнопку Отправить.
2
В разделе Профиль сканирования на FTP/ в сетевую папку выберите профиль для настройки.
3
Введите имя для профиля сервера FTP. Имя будет отображаться на ЖКД устройства и может включать не более 15 символов.
4
Адрес хоста — доменное имя сервера FTP. Введите адрес хоста (например, ftp.example.com) (до 64 символов) или IP-адрес (например, 192.23.56.189).
5
Введите имя пользователя, зарегистрированное на сервере FTP для устройства (до 32 символов).
6
Введите пароль для доступа к серверу FTP (до 32 символов).
7
Укажите папку, в которой будут сохраняться документы на сервере FTP (например, brother\abc) (до 60 символов).
8
Выберите имя файла для сохранения сканированного документа. Можно выбрать одно из семи заданных имен и двух имен, определяемых пользователем. Имя файла документа состоит из выбранного имени файла, 6 последних цифр счетчика сканера и расширения файла (например, Estimate_098765.pdf).
9
Выберите параметры для сканированных данных: качество, тип файла, размер документа и размер файла. Можно изменить настройки следующих параметров:
Параметр
Параметры
Описание
Разрешение
Цвет 150 т/д
Цвет 200 т/д
Цвет 300 т/д
Цвет 600 т/д
Серый 150 т/д
Серый 200 т/д
Серый 300 т/д
Серый 600 т/д
Ч/б 150 т/д
Ч/б 200 т/д
Ч/б 300 т/д
Ч/б 600 т/д
Авто 150 т/д
Авто 200 т/д
Авто 300 т/д
Выбирается пользователем
В раскрывающемся списке Разрешение можно выбрать качество сканирования. При использовании более высоких значений качества требуется больше памяти и более длительное время передачи, однако при этом можно получить изображение с большей детализацией.
Если выбрана настройка Выбирается пользователем, необходимо выбрать настройку с панели управления устройства.
Тип файла
PDF
Защищенный PDF
PDF/A
Подписанный PDF
TIFF
JPEG
XPS
Выбирается пользователем
Можно выбрать тип файла, который будет использоваться для сканированных данных.
При выборе настройки Защищенный PDF устройство попросит ввести 4-значный пароль (цифры 0-9) перед началом сканирования.
При выборе Подписанный PDF необходимо установить сертификат на устройство с помощью управления через веб-интерфейс. Выберите параметр Подписанный PDF в разделе Администратор в управлении через веб-интерфейс. Об установке сертификата см. раздел Использование сертификатов для обеспечения безопасности устройства в Руководстве пользователя по работе в сети.
PDF/A — это файл формата PDF, предназначенного для долгосрочного архивирования. Этот формат содержит всю необходимую информацию для воспроизведения документа после длительного хранения.
Подписанный PDF позволяет предотвратить несанкционированный доступ к данным и использовать пароль автора посредством включения в документ цифрового сертификата.
Если для настройки Разрешение выбрано значение Цвет или Серый, можно выбрать PDF, Защищенный PDF, PDF/A, Подписанный PDF, JPEG или XPS.
Если для настройки Разрешение выбрано значение Ч/б, можно выбрать PDF, Защищенный PDF, PDF/A, Подписанный PDF или TIFF.
Можно выбрать PDF, Защищенный PDF или Подписанный PDF, если для настройки Разрешение выбрано значение Авто.
Если выбрана настройка Выбирается пользователем, необходимо выбрать настройку с панели управления устройства.
Размер документа
Автоматически
A4
Letter
Legal
B5
A5
B6
A6
Визитка
Длинная бумага
При выборе параметра Автоматически можно сканировать документы любого размера без дополнительных настроек параметра Размер документа. Чтобы ускорить сканирование, можно выбрать точный размер документа в раскрывающемся списке Размер документа.
При выборе значения 600 т/д для настройки Разрешение выбор значения Автоматически невозможен.
Параметр Длинная бумага в раскрывающемся списке Размер документа отображается, если для параметра Разрешение выбрано значение, отличное от Авто XXX т/д (где XXX — значение качества), и параметр Автокоррекция перекоса отключен.
Можно выбрать A4, Letter, Legal, B5, A5, B6, A6, Визитка или Длинная бумага (при выборе для параметра Разрешение значения, отличного от Авто XXX т/д), если параметр Автокоррекция перекоса отключен.
Можно выбрать значение Длинная бумага, если параметры настроены следующим образом.
Разрешение: отличное от Авто
Автокоррекция перекоса: выкл.
Пропуск пустой страницы: выкл.
Размер файла
Маленький
Средний
Большой
Выбирается пользователем
Можно настроить размер файла для сканируемых данных.
Если для настройки Разрешение выбрано значение Цвет или Серый, выберите размер файла для сканируемых данных в раскрывающемся списке.
Если выбрана настройка Выбирается пользователем, необходимо выбрать настройку с панели управления устройства.
10
Выберите значение Вкл., чтобы исправить перекос (до 5 градусов) сканированных данных.
11
Выберите значение Вкл., чтобы удалить пустые страницы документа из сканированных данных.
12
Нажмите кнопку Отправить.

Сканирование с использованием профилей сервера FTP

1
Загрузите документ.
2
Чтобы отобразить Сканир. 1, проведите пальцем влево или вправо или нажмите Bsymbol.ltri или Bsymbol.rtri.
3
Нажмите на FTP.
4
Чтобы выбрать в списке один из профилей FTP, проведите пальцем вверх или вниз или нажмите Bsymbol.utri или Bsymbol.dtri.
Выполните одно из следующих действий:
Если профиль сканирования на FTP завершен, перейдите к шагу 7.
Если профиль сканирования на FTP не завершен, перейдите к шагу 5.
5
Нажмите Параметры.
6
При необходимости выберите настройки для параметров 2-стор. сканир., Тип сканирования, Разрешение, Тип файла, Размер документа, Размер файла, Автокоррекция перекоса, Пропуск пустой страницы и Имя пользователя. Нажмите OK.
Примечание Примечание
При выборе значения Защищенный PDF для параметра Тип файла устройство попросит ввести 4-значный пароль (цифры 0-9) до начала сканирования.
При выборе значения Подпис. PDF для параметра Тип файла необходимо сначала установить, а затем настроить сертификат устройства с помощью управления через веб-интерфейс.
Чтобы сохранить профиль в виде ярлыка, нажмите Сохранить как ярлык.
7
Нажмите Старт.
На ЖКД отображается сообщение Соединение. Если подключение к серверу FTP прошло успешно, устройство начинает сканирование.
