Panoramica del display LCD

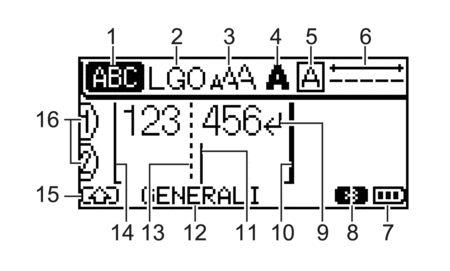

PT-E310BT

  1. Modalità maiuscole
    Indica se la modalità di blocco maiuscole è abilitata.
  2. Font corrente
    Indica il font corrente.
  3. Dimensioni caratteri
    Indica la dimensione del carattere corrente.
  4. Stile caratteri
    Indica lo stile di carattere corrente.
  5. Cornice
    Indica se è impostata una cornice.
  6. Lunghezza nastro
    Indica la lunghezza del nastro per il testo immesso.
  7. Livello batteria
    Indica il livello della batteria rimanente. Viene visualizzato solo quando si utilizza una batteria ricaricabile agli ioni di litio.

    Icona Descrizione
    		 La carica della batteria è completata.
    		 La carica della batteria è a metà livello.
    		 La carica della batteria è bassa.

  8. Bluetooth
    Indica la connessione Bluetooth. Lampeggia mentre la stampante di etichette è in attesa della connessione Bluetooth. Rimane acceso una volta completata la connessione Bluetooth.
  9. Simbolo di Invio
    Indica la fine di una riga di testo.
  10. Riga di fine
    Indica la riga di fine.
    Verrà stampato il contenuto nell'area tra l'indicatore di inizio riga e quello di fine riga.
  11. Cursore
    Indica la posizione di immissione dati corrente.
    I nuovi caratteri vengono visualizzati a sinistra del cursore.
  12. Tipo di applicazione per l'etichettatura
    Indica il tipo di applicazione per l'etichettatura corrente.
  13. Linea di separazione blocchi
    Indica la fine di un blocco di testo.
  14. Riga di inizio
    Indica la riga di inizio.
    Verrà stampato il contenuto nell'area tra l'indicatore di inizio riga e quello di fine riga.
  15. Modalità spostamento
    Indica che la modalità spostamento è attivata.
  16. Numero riga
    Indica il numero di riga all'interno del layout dell'etichetta.

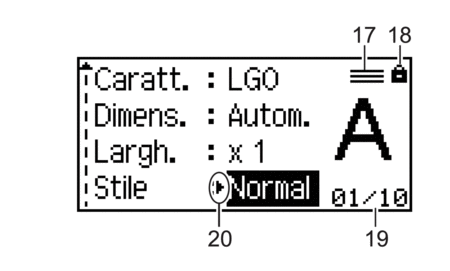

  17. Segno di riga specificato
    Indica che per ciascuna riga sono state definite delle impostazioni separate.
  18. Simbolo del lucchetto
    Indica che alcune impostazioni non possono essere modificate.
  19. Contatore
    Indica il numero attualmente selezionato o il numero selezionabile.
  20. Selezione cursore
    Indica la posizione corrente del cursore.
    Premere image o image per selezionare le voci di menu, quindi premere image o image per modificare le impostazioni.

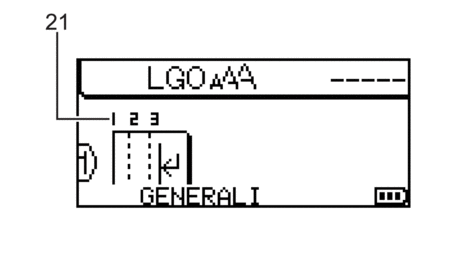

  21. Numero blocco
    Indica il numero del blocco.

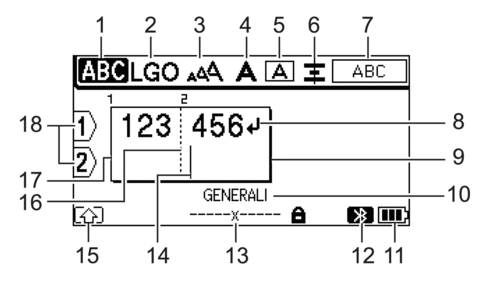

PT-E510/PT-E560BT

  1. Modalità maiuscole
    Indica se la modalità di blocco maiuscole è abilitata.
  2. Font corrente
    Indica il font corrente.
  3. Dimensioni caratteri
    Indica la dimensione del carattere corrente.
  4. Stile caratteri
    Indica lo stile di carattere corrente.
  5. Cornice
    Indica se è impostata una cornice.
  6. Allineamento
    Indica l'allineamento del testo.
    La guida di allineamento potrebbe non essere visualizzata, a seconda del tipo di applicazione di etichettatura selezionata.
  7. Guida sul layout
    Indica le impostazioni relative all'orientamento, al layout, al separatore, all'inversione e al testo ripetuto. Gli elementi visualizzati variano in base al tipo di applicazione di etichettatura selezionato.
  8. Simbolo di Invio
    Indica la fine di una riga di testo.
  9. Riga di fine
    Indica la riga di fine.
    Verrà stampato il contenuto nell'area tra l'indicatore di inizio riga e quello di fine riga.
  10. Tipo di applicazione per l'etichettatura
    Indica il tipo di applicazione per l'etichettatura corrente.
  11. Livello batteria
    Indica il livello della batteria rimanente. Viene visualizzato solo quando si utilizza una batteria ricaricabile agli ioni di litio.

    Icona Descrizione
    		 La carica della batteria è completata.
    		 La carica della batteria è a metà livello.
    		 La carica della batteria è bassa.

  12. Bluetooth (PT-E560BT)
    Indica la connessione Bluetooth. Lampeggia mentre la stampante di etichette è in attesa della connessione Bluetooth. Rimane acceso una volta completata la connessione Bluetooth.
  13. Larghezza nastro x lunghezza etichetta
    Indica la larghezza del nastro e la lunghezza dell'etichetta.
    La lunghezza dell'etichetta visualizzata potrebbe differire leggermente dalla lunghezza effettiva dell'etichetta stampata a causa della tolleranza di stampa.
    Se è stata specificata la lunghezza dell'etichetta, viene visualizzato image.
  14. Cursore
    Indica la posizione di immissione dati corrente.
    I nuovi caratteri vengono visualizzati a sinistra del cursore.
  15. Modalità spostamento
    Indica che la modalità spostamento è attivata.
  16. Linea di separazione blocchi
    Indica la fine di un blocco di testo.
  17. Riga di inizio
    Indica la riga di inizio.
    Verrà stampato il contenuto nell'area tra l'indicatore di inizio riga e quello di fine riga.
  18. Numero riga
    Indica il numero di riga all'interno del layout dell'etichetta.

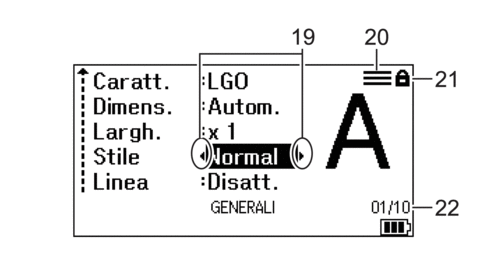

  19. Selezione cursore
    Indica la posizione corrente del cursore.
    Premere image o image per selezionare le voci di menu, quindi premere image o image per modificare le impostazioni.
  20. Segno di riga specificato
    Indica che per ciascuna riga sono state definite delle impostazioni separate.
  21. Simbolo del lucchetto
    Indica che alcune impostazioni non possono essere modificate.
  22. Contatore
    Indica il numero attualmente selezionato o il numero selezionabile.

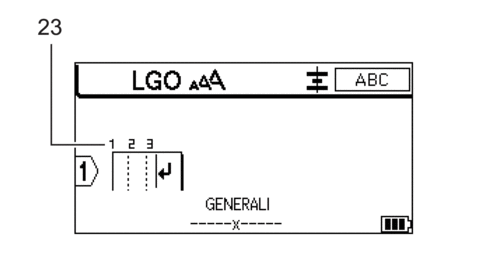

  23. Numero blocco
    Indica il numero del blocco.
