Cargar el rollo
Cargar el rollo
- Empuje la palanca de liberación de la cubierta del rollo para abrir la cubierta del compartimento del rollo.
- Palanca de liberación de la cubierta del rollo
- Deslice ambas guías del rollo hacia afuera.
- Asegúrese de que el rollo esté correctamente alineado y, a continuación, insértelo en el compartimento del rollo.
- NOTA
- Si el centro del rollo sobresale, aplane los bordes antes de iniciar la configuración, tal y como se muestra.
- Superficie de impresión (mira hacia afuera en el rollo)
- Cierre la cubierta del compartimento del rollo hasta que quede trabada.
- Si la pantalla LCD muestra [Selec. Medio] o [Detec. autom.], seleccione la opción que desee. Para establecer esta configuración más adelante, vaya al [Soportes].
- NOTA
-
- Para un mejor rendimiento, use material Brother original.
- Para que el sensor reflectante o de marca negra pueda detectar la marca y alimentar el material en la posición correcta, utilice papel con una marca negra en el rango de detección del sensor.
- Utilice papel que cumpla alguna de las siguientes condiciones para que el sensor reflectante o de marca negra pueda detectar la marca correctamente.
- Cuando use etiquetas precortadas, establezca el tipo de papel en Etiqueta precortada y pulse el botón
(alimentar) / OK después de insertar el rollo. La impresora alimentará la etiqueta con la cara hacia arriba. - Para retirar el rollo, realice el procedimiento de carga inverso.
- Asegúrese de que el rollo que colocó gire libremente entre las guías del rollo.

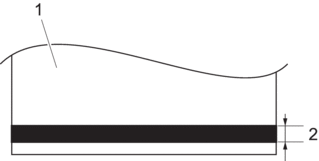

Papel con una marca negra desde el extremo izquierdo hasta el extremo derecho (recomendado)
Utilice papel que cumpla las condiciones descritas en la siguiente ilustración.
Aunque el rango de detección del sensor reflectante o de marca negra varía en función del modelo de impresora utilizado, la marca negra descrita en la ilustración es lo suficientemente larga como para cubrir el rango de detección del sensor independientemente del modelo.
- Material sin líneas de plegado, como perforaciones
- Parte posterior del material
- 3 mm (0,12") o más
- Material con líneas de plegado, como perforaciones
- Parte posterior del material
- 4 mm (0,16") o más
- Líneas de flotación, como perforaciones

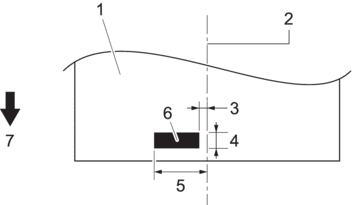

Papel con una marca negra en el rango de detección del sensor reflectante o de marca negra
Utilice papel que cumpla las condiciones descritas en la siguiente ilustración.
Dado que el rango de detección del sensor reflectante o de marca negra varía en función del modelo de impresora utilizado, la longitud adecuada de la marca negra también varía según el modelo.
- Parte posterior del material
- Línea central del material
- 1,5 mm (0,06") o menos
- 3 mm (0,12") o más
(Material con líneas de plegado, como perforaciones: 4 mm (0,16") o más)
- 10 mm (0,39") o más
- Marca negra
Dirección de alimentación
Cambie los soportes del rollo de material para usar material de tamaño personalizado
Su producto viene preinstalado con dos soportes del rollo de material y el diámetro interno es el siguiente:
- RJ-3235B/RJ-3255WB: 19 mm (0,75")
- RJ-4235B/RJ-4255WB: De 12,7 mm a 13,0 mm (de 0,5" a 0,51")
Para usar material de tamaño personalizado, coloque en las guías del rollo los soportes de rollo correspondientes al diámetro interno del material.
- NOTA
-
- Se incluye un juego de dos soportes del rollo de material con el equipo. Los diámetros internos de los dos soportes del rollo de material son los siguientes:
- RJ-3235B/RJ-3255WB: 25,4 mm (1")
- RJ-4235B/RJ-4255WB: 25,4 mm (1")
- Es posible que su impresora no venga con todos los tipos de soportes de rollos. Para adquirir soportes del rollo de material adicionales, comuníquese con el distribuidor de Brother.
- Para comprobar las medidas internas del material que se pueden usar con cada soporte del rollo, revise la información del centro del soporte del rollo.
- Si está utilizando soportes del rollo de material de varias medidas, asegúrese de que los lados con la misma medida estén enfrentados al colocar las guías del rollo.
- Empuje la palanca de liberación de la cubierta del rollo para abrir la cubierta del compartimento del rollo.
- Sujete la guía del rollo izquierda para que no gire y después retire el soporte del rollo de material instalado actualmente utilizando un destornillador Phillips.
- Sujete la guía del rollo derecha para que no gire y después retire el soporte del rollo de material instalado actualmente utilizando un destornillador Phillips.
- Coloque los soportes del rollo de material que coincidan con el tamaño interno del material en las guías del rollo utilizando un destornillador Phillips. Asegúrese de estar usando soportes del rollo de material del mismo tamaño.
- Inserte el rollo. Para obtener más información,
Información adicional. - Cierre la cubierta del compartimento del rollo y presione hasta que quede trabada.
- Si la pantalla LCD muestra automáticamente [Selec. Medio] o [Detec. autom.], seleccione la opción que desee. Para establecer esta configuración más adelante, vaya al menú [Soportes]
Material para corte
- El papel de recibo, las etiquetas y los rótulos pueden cortarse con precisión si tira hacia arriba o hacia abajo del material según la posición de corte configurada. El material sin protector solo puede cortarse hacia arriba.
- Barra de corte superior
- Barra de corte inferior
- AVISO
- No toque la cuchilla de la barra de corte.
- El ajuste predeterminado de [Barra corte] está establecida en [Arriba]. (Cuando Sin protector se establece en Activado en la pestaña Avanzada de BRConfiguration Tool, la configuración [Barra corte] no está disponible).
- Para ajustar la posición de corte, abra BRConfiguration Tool, vaya a Sensores/Posición de impresión en la Configuración del dispositivo y después coloque el ajuste que desee en el campo Ajuste de lámina de rasgar.Más información Información adicional
