Carica della batteria ricaricabile agli ioni di litio tramite la base di ricarica (opzionale: PA-CR-005)

Modelli correlati:RJ‑3235B / RJ‑3255WB
La base di ricarica (PA-CR-005) non è in grado di ricaricare la batteria ricaricabile agli ioni di litio della stampante se non è collegata a una presa elettrica mediante adattatore CA (PA-AD-600A).

Prima della ricarica della batteria ricaricabile agli ioni di litio

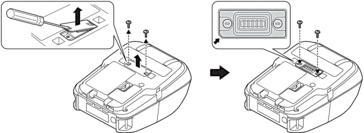

  1. Rimuovere il coperchio dei contatti per base di ricarica utilizzando un cacciavite a testa piatta.
  2. Installare l'attacco dei contatti per base di ricarica sulla stampante utilizzando le viti per l'attacco dei contatti per base di ricarica in dotazione alla base di ricarica.
    Assicurarsi che l'angolo dentellato sia allineato correttamente.

Ricaricare la batteria ricaricabile agli ioni di litio

  1. Collegare l'adattatore CA al connettore CC della base di ricarica.
  2. Collegare il cavo di alimentazione CA all'adattatore CA.
  3. Collegare il cavo di alimentazione CA a una presa elettrica.
  4. Allineare i contatti di ricarica della base di ricarica e della stampante.
  5. Inserire la stampante nella base di ricarica bloccandola bene in posizione.
    L'Indicatore LED della stampante si illumina di arancione durante la ricarica.
  • Al termine della ricarica, l'indicatore LED della stampante si spegne.

Rimuovere la stampante dalla base di ricarica

  • Premere il pulsante di espulsione posto sul retro della base di ricarica, sollevare la stampante per rimuoverla dalla base di ricarica.
    1. Pulsante di espulsione

Bloccare il pulsante di espulsione

  • Inserire una coppiglia (o simile) attraverso il foro come mostrato qui di seguito.
    Utilizzare una coppiglia di fissaggio a forcella estesa a basso tenore di carbonio (non in dotazione): lunghezza: 50 mm, diametro coppiglia: 2 mm
    1. Diametro: 2,3 mm
    2. Lunghezza: 41,2 mm
    Per acquistare la coppiglia, contattare il distributore Brother locale.
