Caricamento del rotolo
Caricamento del rotolo
- Premere la leva di rilascio del coperchio del vano del rotolo per aprire il vano del rotolo.
- Leva di rilascio del coperchio del rotolo
- Far scorrere entrambe le guide del rotolo verso l'esterno.

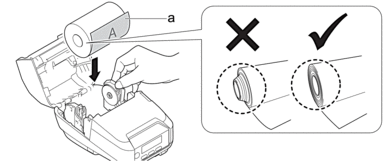

- Verificare che il rotolo sia allineato correttamente, quindi inserirlo nel relativo vano.
- NOTA
- Se il nucleo del rotolo sporge, appiattire i bordi prima di impostare, come illustrato.
- Superficie di stampa (rivolta verso l'esterno sul rotolo)
- Chiudere il coperchio del vano del rotolo fino a quando non si blocca al proprio posto.
- Se sul display LCD è visualizzato [Selezione] o [Rilevamento], selezionare l'opzione desiderata. Per configurare queste impostazioni in un secondo momento, accedere al [Supporto].
- NOTA
-
- Per ottenere le migliori prestazioni, utilizzare il supporto originale Brother.
- Per consentire al sensore riflettente/segno nero di rilevare il segno e alimentare i supporto nella posizione corretta, utilizzare la carta con un segno nero sull'intervallo di rilevamento del sensore.
- Utilizzare carta che soddisfi una qualsiasi delle seguenti condizioni in modo che il sensore riflettente/segno nero possa rilevare il segno correttamente.
- Quando si utilizzano etichette pretagliate, impostare il tipo di carta su Etichetta pretagliata, quindi premere il pulsante
(Alimentazione) / OK dopo aver inserito il rotolo. La stampante farà avanzare l'etichetta fino alla posizione inizio modulo. - Per rimuovere il rotolo, seguire al contrario la procedura di caricamento.
- Assicurarsi che il rotolo inserito ruoti liberamente tra le relative guide.
Carta con segno nero dall'estremità sinistra all'estremità destra (raccomandato)
Utilizzare carta che soddisfi le condizioni descritte nell'illustrazione riportata di seguito.
Sebbene l'intervallo di rilevamento del sensore riflettente/segno nero cambi in base al modello di stampante in uso, il segno nero descritto nell'illustrazione è abbastanza lungo da coprire l'intervallo di rilevamento del sensore indipendentemente dai modelli.
- Supporti senza linee di piegatura come perforazioni
- Retro del supporto di stampa
- almeno 3 mm
- Supporti con linee di piegatura come perforazioni
- Retro del supporto di stampa
- almeno 4 mm
- Linee di piegatura come perforazioni
Carta con un segno nero sull'intervallo di rilevamento del sensore riflettente/segno nero
Utilizzare carta che soddisfi le condizioni descritte nell'illustrazione riportata di seguito.
Poiché l'intervallo di rilevamento del sensore riflettente/segno nero varia in base al modello di stampante in uso, la lunghezza appropriata del segno nero varia anche in base ai modelli.
- Retro del supporto di stampa
- Linea centrale del supporto
- 1,5 mm o inferiore
- almeno 3 mm
(Supporto con linee di piegatura come perforazioni: 4 mm o più)
- almeno 10 mm
- Segno nero
Direzione di alimentazione
Cambiare i portarotoli per utilizzare il supporto di dimensione personalizzata
Il prodotto è preinstallato con due portarotoli e il diametro del nucleo è:
- RJ-3235B/RJ-3255WB: 25,4 mm
- RJ-4235B/RJ-4255WB: 25,4 mm
Per utilizzare supporti di formato personalizzato, collegare alle guide dei rotoli i portarotoli che corrispondono alle dimensioni del nucleo del supporto.
- NOTA
-
- Un set di due portarotoli è incluso con la macchina. I diametri del nucleo dei due portarotoli sono:
- RJ-3235B/RJ-3255WB: 12,7 mm-13,0 mm/19,0 mm
- RJ-4235B/RJ-4255WB: 12,7 mm-13,0 mm/19,0 mm
- Non tutti i tipi di portarotolo del supporto posso essere forniti con la stampante. Per acquistare portarotoli aggiuntivi, contattare il distributore Brother di zona.
- Per controllare le dimensioni del nucleo del supporto accettate da ciascun portarotolo, controllare le informazioni al centro del portarotolo.
- Se si utilizzano portarotoli di più dimensioni, assicurarsi che i lati della stessa dimensione siano rivolti l'uno verso l'altro quando fissati alle guide del rotolo.
- Premere la leva di rilascio del coperchio del vano del rotolo per aprire il vano del rotolo.
- Tenere la guida del rotolo di sinistra in modo che non ruoti, quindi rimuovere il portarotolo attualmente installato utilizzando un cacciavite a croce.
- Tenere la guida del rotolo di destra in modo che non ruoti, quindi rimuovere il portarotolo attualmente installato utilizzando un cacciavite a croce.
- Con un cacciavite a croce, collegare alle guide dei rotoli i portarotoli che corrispondono alle dimensioni del nucleo del supporto. Accertarsi di utilizzare portarotoli della stessa dimensione.
- Inserire il rotolo. Per ulteriori informazioni,
Argomenti correlati. - Chiudere il coperchio del vano del rotolo e premere fino a quando non si blocca al proprio posto.
- Se sul display LCD viene visualizzato automaticamente [Selezione] o [Rilevamento], selezionare l'opzione desiderata. Per configurare queste impostazioni in un secondo momento, accedere al menu [Supporto]
Strappo del supporto
- La carta delle ricevute, le etichette e le targhette possono essere tagliate tirando rapidamente verso l'alto o verso il basso il supporto in base alla posizione di taglio impostata. I supporti linerless possono essere strappati solo verso l'alto.
- Barra di strappo superiore
- Barra di strappo inferiore
- ATTENZIONE
- Non toccare la lama della barra di strappo.
- L'impostazione predefinita [Barra strappo] è impostata su [Verso l'alto]. (Quando Linerless è impostato su Accesa nella scheda Avanzate del BRConfiguration Tool, l'impostazione [Barra strappo] non è disponibile.)
- Per modificare la posizione di taglio, aprire il BRConfiguration Tool, andare in Posizione di stampa/sensori in Impostazioni dispositivo, quindi inserire l'impostazione desiderata nel campo Regola strappo. Ulteriori informazioni Argomenti correlati
