Chargement du rouleau

Chargement du rouleau

  1. Poussez le levier de libération du couvercle du rouleau afin d’ouvrir le couvercle du compartiment à rouleau.
    1. Levier de libération du couvercle du rouleau
  2. Faites glisser les deux guides de rouleau vers l’extérieur.
  3. Assurez-vous que le rouleau est correctement aligné, puis insérez-le dans le compartiment à rouleau.
    REMARQUE

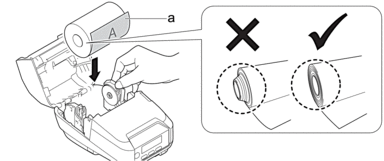

    Si le mandrin du rouleau dépasse, aplatissez-en les bords avant de le fixer, comme illustré.
    1. Surface d’impression (tournéestournée vers l’extérieur sur le rouleau)
  4. Fermez le couvercle du compartiment à rouleau jusqu’à ce qu’il se verrouille en place.
  5. Si l’écran LCD affiche [Sélect supp] ou [Détect auto], sélectionnez l’option souhaitée. Pour configurer ces paramètres ultérieurement, accédez à [Supports].
    REMARQUE
    • Pour de meilleures performances, utilisez des consommables Brother.
    • Pour permettre au capteur de marque noire/réflectif de détecter la marque et faire avancer le consommable à la bonne position, utilisez du papier avec une marque noire sur la plage de détection du capteur.
    • Utilisez du papier qui répond aux conditions suivantes de sorte que le capteur de marque noire/réflectif puisse détecter la marque correctement.
    • Lorsque vous utilisez des étiquettes pré-découpées, définissez le type de papier sur Etiquette Pré-découpée, et appuyez sur le bouton image (Avance)/OK après avoir installé le rouleau. L’imprimante chargera l’étiquette jusqu’à la position du sommet.
    • Pour retirer le rouleau, suivez la procédure de chargement dans l’ordre inverse.
    • Assurez-vous que le rouleau inséré tourne librement entre les guides de rouleau.

Papier avec une marque noire de l’extrémité gauche à l’extrémité droite (recommandé)

Utilisez du papier qui répond aux conditions décrites dans l’illustration ci-dessous.

Même si la plage de détection du capteur de marque noire/réflectif diffère selon le modèle d’imprimante utilisé, la marque noire décrite dans l’illustration est suffisamment longue pour couvrir la plage de détection du capteur quels que soient les modèles.

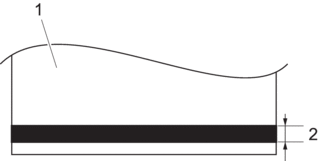

  • Consommable sans lignes de pli comme les perforations
    1. Partie arrière du consommable
    2. 3 mm ou plus

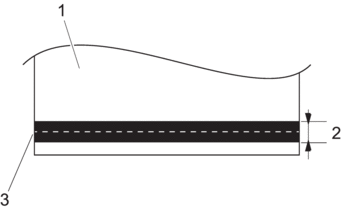

  • Consommable avec lignes de pli comme les perforations
    1. Partie arrière du consommable
    2. 4 mm ou plus
    3. Lignes de pli comme les perforations

Papier avec une marque noire dans la plage de détection du capteur de marque noire/réflectif

Utilisez du papier qui répond aux conditions décrites dans l’illustration ci-dessous.

Étant donné que la plage de détection du capteur de marque noire/réflectif diffère selon le modèle d’imprimante utilisé, la longueur appropriée de la marque noire diffère également selon les modèles.

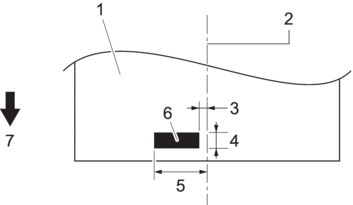

  • image
    1. Partie arrière du consommable
    2. Ligne centrale du consommable
    3. 1,5 mm ou moins
    4. 3 mm ou plus

      (Consommable avec lignes de pli comme les perforations : 4 mm ou plus)

    5. 10 mm ou plus
    6. Marque noire

    7. Sens d’alimentation

Changer les supports de rouleau de consommable pour utiliser un support de taille personnalisée

Votre produit est préinstallé avec deux supports de rouleaux de consommable et le diamètre du centre est le suivant :
  • RJ-3235B/RJ-3255WB : 25,4 mm
  • RJ-4235B/RJ-4255WB : 25,4 mm

Pour utiliser un consommable de format personnalisé, fixez les supports de rouleau de consommable qui correspondent à la taille du mandrin de votre support aux guides de rouleau.

REMARQUE
  • Un ensemble de deux supports de rouleaux de consommable est fourni avec votre appareil. Les diamètres du centre des deux supports de rouleaux de consommable sont les suivants :
    • RJ-3235B/RJ-3255WB : 12,7 mm à 13,0 mm/19,0 mm
    • RJ-4235B/RJ-4255WB : 12,7 mm à 13,0 mm/19,0 mm
  • Tous les types de supports de rouleau de consommable peuvent ne pas être fournis avec votre imprimante. Pour acheter des supports de rouleau de consommable supplémentaires, contactez votre revendeur Brother local.
  • Pour vérifier les tailles de noyau de consommable prises en charge par chaque support de rouleau de consommable, vérifiez les informations sur le centre du support de rouleau de consommable.
  • Si vous utilisez des supports de rouleau de consommable de plusieurs tailles, assurez-vous que les côtés de même taille se font face lorsqu’ils sont fixés aux guides de rouleau.
  1. Poussez le levier de libération du couvercle du rouleau afin d’ouvrir le couvercle du compartiment à rouleau.
  2. Tenez le guide-rouleau gauche pour qu’il ne tourne pas, puis retirez le support de rouleau de consommable actuellement installé à l’aide d’un tournevis cruciforme.
  3. Tenez le guide-rouleau droit pour qu’il ne tourne pas, puis retirez le support de rouleau de consommable actuellement installé à l’aide d’un tournevis cruciforme.
  4. Fixez les supports de rouleau de consommable qui correspondent à la taille de noyau de votre consommable aux guides de rouleau à l’aide d’un tournevis cruciforme. Assurez-vous d’utiliser des supports de rouleau de support de même taille.
  5. Insérez le rouleau. Pour plus d’informations, imageimage Rubriques connexes.
  6. Fermez le couvercle du compartiment à rouleau et poussez-le jusqu’à ce qu’il se verrouille en place.
  7. Si l’écran LCD affiche automatiquement [Sélect supp] ou [Détect auto], sélectionnez l’option souhaitée. Pour configurer ces paramètres ultérieurement, accédez au menu [Supports]

Découpe du support

  • Vous pouvez découper les reçus et étiquettes en tirant rapidement sur le consommable vers le haut ou le bas conformément à la position de découpe définie. Les consommables sans doublure peuvent uniquement être découpés vers le haut.
    1. Barre de coupe supérieure
    2. Barre de coupe inférieure
    ATTENTION
    Ne touchez pas la lame de la barre de coupe.
    • Le paramètre par défaut pour [Barre coupe] est [Vers haut]. (Lorsque vous réglez Sans doublure sur Activé dans l’onglet Avancés de BRConfiguration Tool, le paramètre [Barre coupe] n’est pas disponible.)
    • Pour régler la position de coupe, ouvrez BRConfiguration Tool, accédez à Position d’impression/Capteurs dans Paramètres de l’appareil, puis saisissez le paramètre souhaité dans le champ Réglage de découpe. Plus d'informations imageimage Rubriques connexes
