Vložení role

Vložení role

  1. Stisknutím uvolňovací páčky krytu role otevřete kryt přihrádky na roli.
    1. Uvolňovací páčka krytu role
  2. Posuňte obě vodítka role ven.
  3. Zkontrolujte, zda je role správně zarovnána, poté ji zasuňte do přihrádky na roli.
    POZNÁMKA

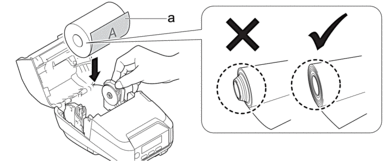

    Pokud vnitřek role vyčnívá, zarovnejte před usazením její hrany, jak ukazuje obrázek.
    1. Potisknutelná strana (je na vnější straně role)
  4. Zavřete kryt přihrádky na roli, dokud nezapadne na místo.
  5. Pokud se na LCD displeji ukazuje [Select Media (Vybrat médium)] nebo [Auto Detect (Automatická detekce)], vyberte možnost dle svého výběru. Pro pozdější konfiguraci těchto nastavení přejděte na [Media (Média)].
    POZNÁMKA
    • Pro nejlepší výkon používejte originální média společnosti Brother.
    • Aby mohl snímač reflexní/černé značky detekovat značku a posunout médium do správné polohy, dejte papír černou značkou na detekční oblast snímače.
    • Používejte papír, který splňuje následující požadavky, aby snímač reflexní/černé značky dokázal tuto značku správně detekovat.
    • Při použití role samostatných štítků nastavte typ papíru na Die-cut Label (Prostřihovaný štítek) a po vložení role stiskněte tlačítko image (Posuv) / OK. Tiskárna posune štítek na horní polohu tisku.
    • Pro vyjmutí role postupujte v obráceném pořadí.
    • Dbejte na to, aby se vložená role pohybovala volně mezi vodítky role.

Papír s černou značkou od levého konce k pravému konci (doporučeno)

Používejte papír, který splňuje požadavky popsané na obrázku níže.

Ačkoliv detekční oblast snímače reflexní/černé značky se liší podle použitého modulu tiskárny, černá značka popsaná na obrázku je dostatečně dlouhá na to, aby pokryla detekční oblast snímače u všech modelů.

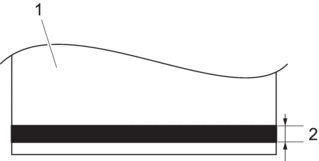

  • Média bez skládacích linek (např. perforací)
    1. Zadní strana média
    2. 3 mm nebo více

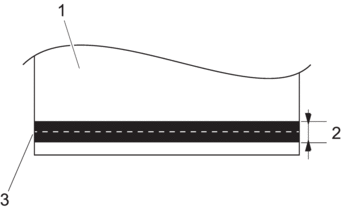

  • Média se skládacími linkami (např. perforacemi)
    1. Zadní strana média
    2. 4 mm nebo více
    3. Skládací linky (např. perforace)

Papír s černou značku v detekční oblasti snímače reflexní/černé značky

Používejte papír, který splňuje požadavky popsané na obrázku níže.

Jelikož detekční oblast snímače reflexní/černé značky se liší podle použitého modelu tiskárny, odpovídající délka černé značky se rovněž liší podle modelu.

  • image
    1. Zadní strana média
    2. Středová čára média
    3. 1,5 mm nebo méně
    4. 3 mm nebo více

      (Média se skládacími linkami, např. perforacemi: 4 mm nebo více)

    5. 10 mm nebo více
    6. Černá značka

    7. Směr podávání

Změna držáku role média na použití média vlastní velikosti

Váš produkt je předinstalován s dvěma držáky role média s následujícími průměry jádra:
  • RJ-3235B/RJ-3255WB: 25,4 mm
  • RJ-4235B/RJ-4255WB: 25,4 mm

Pro použití média vlastní velikosti připevněte držáky role média tak, aby velikost jádra média odpovídala vodítkům role.

POZNÁMKA
  • Součástí vašeho přístroje je sada dvou držáků role média. Průměry jádra těchto dvou držáků role média jsou následující:
    • RJ-3235B/RJ-3255WB: 12,7-13,0 mm/19,0 mm
    • RJ-4235B/RJ-4255WB: 12,7-13,0 mm/19,0 mm
  • K vaší tiskárně nemusí být dodány všechny typy držáků role média. Pro zakoupení dodatečných držáků role média kontaktujte svého místního prodejce společnosti Brother.
  • Pro kontrolu, jaké velikosti jádra média jednotlivé držáky role média podporují, si ověřte údaje ve středu držáku role média.
  • Pokud používáte vícerozměrové držáky role média, ujistěte se, že při upevnění k vodítkům role jsou na stranách proti sobě stejné velikosti.
  1. Stisknutím uvolňovací páčky krytu role otevřete kryt přihrádky na roli.
  2. Podržte levé vodítko role, aby se neotáčelo, a vyjměte aktuálně nasazený držák role média křížovým šroubovákem.
  3. Podržte pravé vodítko role, aby se neotáčelo, a vyjměte aktuálně nasazený držák role média křížovým šroubovákem.
  4. Připevněte držáky role média, které odpovídají velikosti jádra média, k vodítkům role křížovým šroubovákem. Dbejte na to, abyste použili držáky role média o stejné velikosti.
  5. Vložte roli. Více informací viz imageimage Související témata.
  6. Zavřete kryt přihrádky na role a stiskněte jej, dokud nezapadne na místo.
  7. Pokud se na LCD displeji automaticky zobrazí [Select Media (Vybrat médium)] nebo [Auto Detect (Automatická detekce)], vyberte možnost dle svého výběru. Pro pozdější konfiguraci těchto nastavení přejděte do nabídky [Media (Média)]

Odtrhnutí média

  • Účtenky, štítky a visačky lze odtrhnout rychlým zatažením média nahoru nebo dolů podle nastavené polohy odstřihu. Média bez podložky lze odtrhnout jen nahoru.
    1. Horní lišta odtrhu
    2. Dolní lišta odtrhu
    UPOZORNĚNÍ
    Nedotýkejte se čepele lišty odtrhu.
    • Výchozí nastavení [Tear Bar (Lišta odtrhu)] je [Upward (Nahoru)]. (Pokud je Nekonečný tisk nastaveno na Zap. na kartě Pokročilé nástroje BRConfiguration Tool, nastavení [Tear Bar (Lišta odtrhu)] není dostupné.)
    • Pro úpravu polohy odstřihu otevřete nástroj BRConfiguration Tool, přejděte na Poloha tisku / čidla v Device Settings (Nastavení zařízení) a poté zadejte požadované nastavení do pole Nastavení odstřihu. Více informací imageimage Související témata
