主頁 > 設定印表機 > 部件說明

部件說明

TD-4215D/TD-4415D/TD-4425DN/TD-4525DN/TD-4425DNF

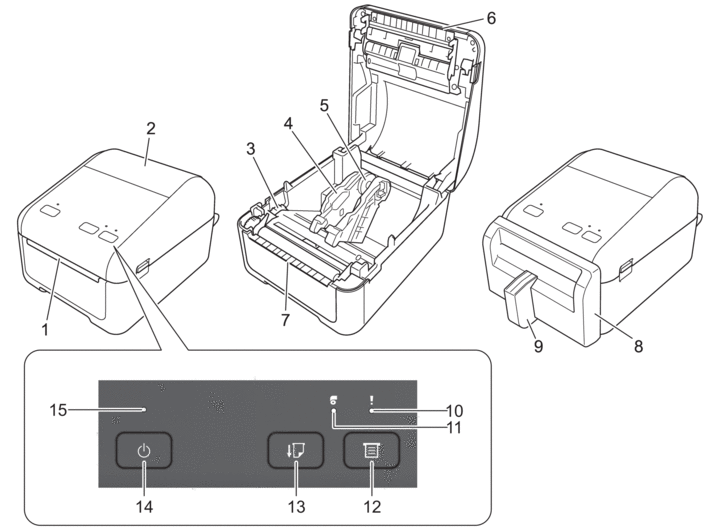

正面

  1. 標籤出口槽
  2. 紙捲艙護蓋
  3. 調整器轉盤
  4. 紙捲導軌
  5. 介質紙捲架
  6. 上方撕紙桿
  7. 下方撕紙桿 (TD-4415D/TD-4425DN/TD-4525DN)
  8. 無背紙裁刀裝置 (TD-4425DNF)
  9. 標籤支撐桿 (TD-4425DNF)
  10. 狀態 LED
  11. 紙捲 LED
  12. image（功能）按鍵
  13. image（進紙）按鍵
  14. image（電源）按鍵
  15. 電源 LED
若要暫停列印，請按除 image（電源）以外的任何按鍵。再次按該按鍵可恢復列印。只能在列印每個完整的頁面之後暫停列印，不能在最後一頁上以及頁面之間暫停。

背面

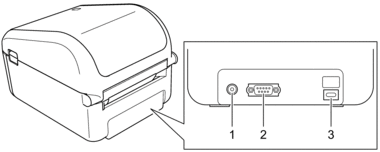

TD-4215D/TD-4415D

TD-4215DTD-4415D
  1. 電源連接埠
  2. 序列連接埠
  3. USB 連接埠 (Type-C)

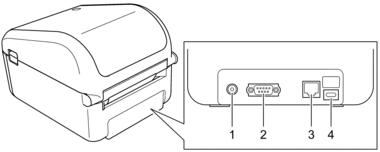

TD-4425DN/TD-4525DN/TD-4425DNF

TD-4425DNTD-4525DNTD-4425DNF
  1. 電源連接埠
  2. 序列連接埠
  3. 區域網路連接埠
  4. USB 連接埠 (Type-C)

TD-4455DNWB/TD-4555DNWB/TD-4555DNWBF

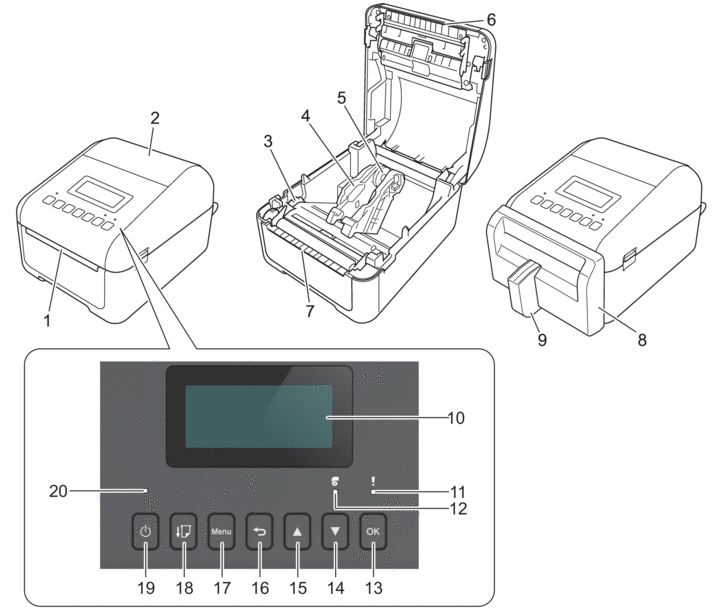

正面

  1. 標籤出口槽
  2. 紙捲艙護蓋
  3. 調整器轉盤
  4. 紙捲導軌
  5. 介質紙捲架
  6. 上方撕紙桿
  7. 下方撕紙桿 (TD-4455DNWB/TD-4555DNWB)
  8. 無背紙裁刀裝置 (TD-4555DNWBF)
  9. 標籤支撐桿 (TD-4555DNWBF)
  10. 液晶螢幕
  11. 狀態 LED
  12. 紙捲 LED
  13. OK按鍵
  14. image（向下）按鍵
  15. image（向上）按鍵
  16. image（返回）按鍵
  17. 「選單」按鍵
  18. image（進紙）按鍵
  19. image（電源）按鍵
  20. 電源 LED
若要暫停列印，請按除 image（電源）、image（向上）或 image（向下）以外的任何按鍵。再次按該按鍵可恢復列印。只能在列印每個完整的頁面之後暫停列印，不能在最後一頁上以及頁面之間暫停。

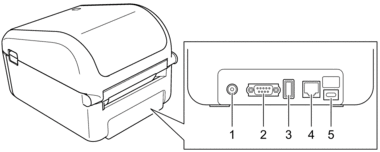

背面

  1. 電源連接埠
  2. 序列連接埠
  3. USB 主機連接埠 (Type-A)
  4. 區域網路連接埠
  5. USB 連接埠 (Type-C)
