Descripción de las piezas

TD-4215D/TD-4425DN/TD-4525DN/TD-4425DNF

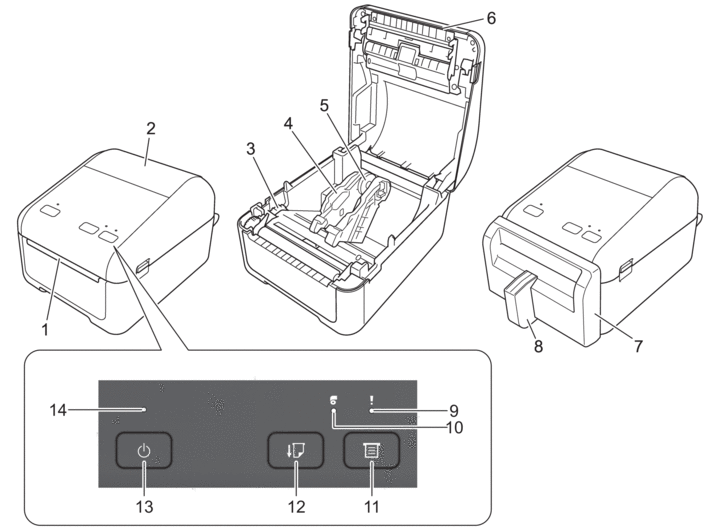

Vista frontal

  1. Ranura de salida de etiquetas
  2. Cubierta del compartimento para rollos
  3. Dial de ajuste
  4. Guía del rollo
  5. Soporte del rollo de papel
  6. Barra de corte
  7. Unidad de cortador linerless (TD-4425DNF)
  8. Soporte de etiquetas (TD-4425DNF)
  9. LED de estado
  10. LED de rollo
  11. image Botón (Función)
  12. image Botón (Feed)
  13. image Botón (Encendido)
  14. LED de alimentación
Para pausar la impresión, pulse cualquier botón, excepto image (Encendido). Vuelva a pulsar el botón para reanudar la impresión. La impresión se puede pausar solo después de que se haya impreso cada página completa y no se puede pausar en la página final ni de una página a otra.

Vista posterior

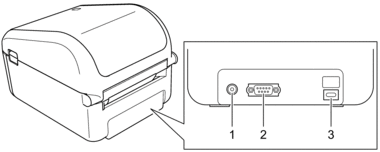

TD-4215D

TD-4215D
  1. Puerto de alimentación
  2. Puerto serie
  3. Puerto USB (Type-C)

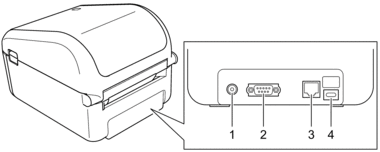

TD-4425DN/TD-4525DN/TD-4425DNF

TD-4425DNTD-4525DNTD-4425DNF
  1. Puerto de alimentación
  2. Puerto serie
  3. Puerto LAN
  4. Puerto USB (Type-C)

TD-4455DNWB/TD-4555DNWB/TD-4555DNWBF

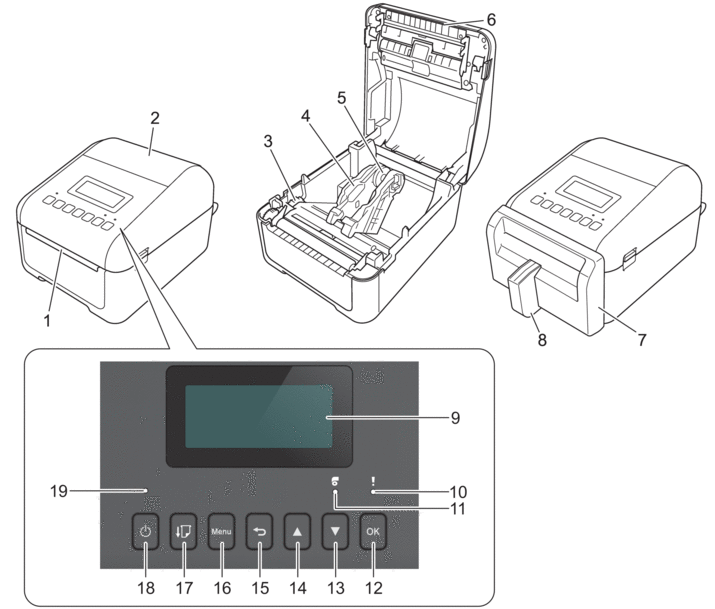

Vista frontal

  1. Ranura de salida de etiquetas
  2. Cubierta del compartimento para rollos
  3. Dial de ajuste
  4. Guía del rollo
  5. Soporte del rollo de papel
  6. Barra de corte
  7. Unidad de cortador linerless (TD-4555DNWBF)
  8. Soporte de etiquetas (TD-4555DNWBF)
  9. LCD
  10. LED de estado
  11. LED de rollo
  12. Botón OK
  13. image Botón (Abajo)
  14. image Botón (Arriba)
  15. image Botón (Atrás)
  16. Botón de menú
  17. image Botón (Feed)
  18. image Botón (Encendido)
  19. LED de alimentación
Para pausar la impresión, pulse cualquier botón excepto image (Encendido), image (Arriba) o image (Abajo). Vuelva a pulsar el botón para reanudar la impresión. La impresión se puede pausar solo después de que se haya impreso cada página completa y no se puede pausar en la página final ni de una página a otra.

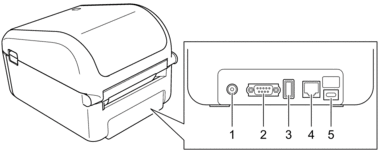

Vista posterior

  1. Puerto de alimentación
  2. Puerto serie
  3. Puerto de host USB (Type-A)
  4. Puerto LAN
  5. Puerto USB (Type-C)
