Opis części

TD-4215D/TD-4425DN/TD-4525DN/TD-4425DNF

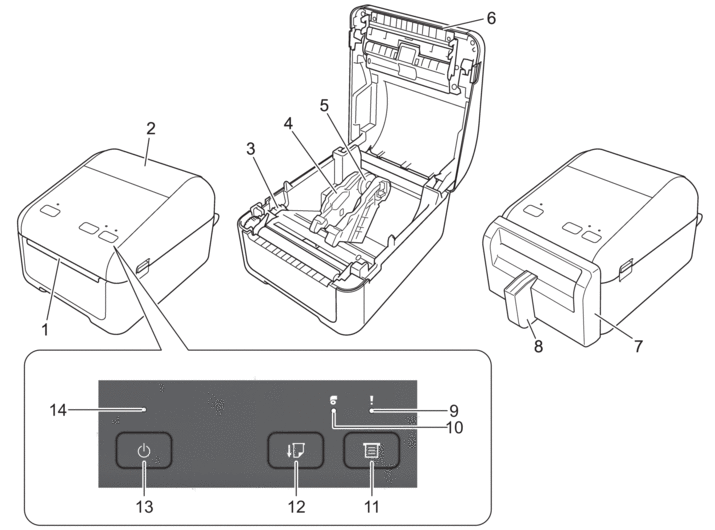

Przód

  1. Otwór wyjścia etykiety
  2. Pokrywa komory
  3. Pokrętło regulatora
  4. Prowadnica rolki
  5. Uchwyt rolki nośnika
  6. Listwa odrywająca
  7. Zespół obcinaka etykiet bez podkładu (TD-4425DNF)
  8. Wspornik etykiet (TD-4425DNF)
  9. Dioda stanu
  10. Dioda rolki
  11. Przycisk image (funkcyjny)
  12. Przycisk image (podawanie)
  13. Przycisk image (zasilanie)
  14. Dioda zasilania
Aby wstrzymać drukowanie, naciśnij dowolny przycisk z wyjątkiem image (Zasilanie). Naciśnij go ponownie, aby wznowić drukowanie. Drukowanie może zostać wstrzymane tylko po wydrukowaniu pełnej strony i wstrzymanie nie jest możliwe na ostatniej stronie ani między stronami.

Tył

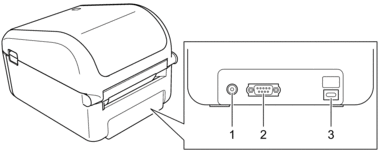

TD-4215D

TD-4215D
  1. Gniazdo zasilania
  2. Port szeregowy
  3. Port USB (Type-C)

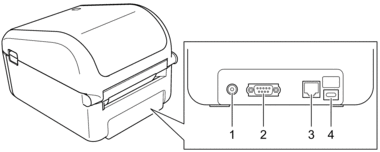

TD-4425DN/TD-4525DN/TD-4425DNF

TD-4425DNTD-4525DNTD-4425DNF
  1. Gniazdo zasilania
  2. Port szeregowy
  3. Gniazdo LAN
  4. Port USB (Type-C)

TD-4455DNWB/TD-4555DNWB/TD-4555DNWBF

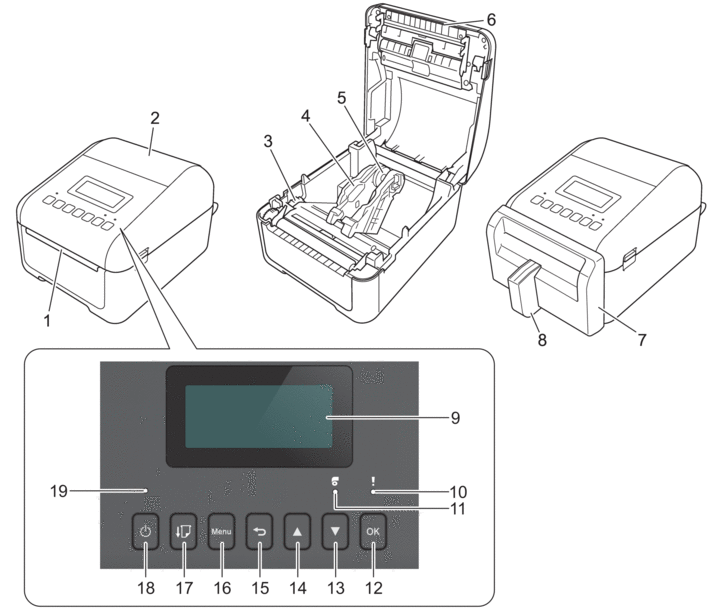

Przód

  1. Otwór wyjścia etykiety
  2. Pokrywa komory
  3. Pokrętło regulatora
  4. Prowadnica rolki
  5. Uchwyt rolki nośnika
  6. Listwa odrywająca
  7. Zespół obcinaka etykiet bez podkładu (TD-4555DNWBF)
  8. Wspornik etykiet (TD-4555DNWBF)
  9. Wyświetlacz LCD
  10. Dioda stanu
  11. Dioda rolki
  12. Przycisk OK
  13. Przycisk image (w dół)
  14. Przycisk image (w górę)
  15. Przycisk image (czarny)
  16. Przycisk menu
  17. Przycisk image (podawanie)
  18. Przycisk image (zasilanie)
  19. Dioda zasilania
Aby wstrzymać drukowanie, naciśnij dowolny przycisk z wyjątkiem image (Zasilanie), image (Góra) lub image (Dół). Naciśnij go ponownie, aby wznowić drukowanie. Drukowanie może zostać wstrzymane tylko po wydrukowaniu pełnej strony i wstrzymanie nie jest możliwe na ostatniej stronie ani między stronami.

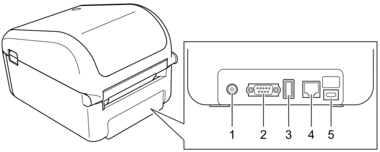

Tył

  1. Gniazdo zasilania
  2. Port szeregowy
  3. Gniazdo hosta USB (Type-A)
  4. Gniazdo LAN
  5. Port USB (Type-C)
