Descrizione dei componenti

TD-4215D/TD-4425DN/TD-4525DN/TD-4425DNF

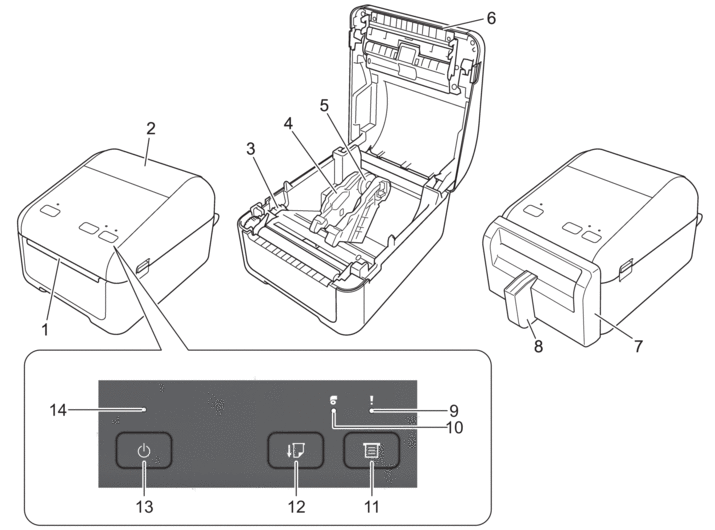

Lato anteriore

  1. Fessura di uscita delle etichette
  2. Coperchio del vano del rotolo
  3. Ghiera del regolatore
  4. Guida del rotolo
  5. Portarotolo
  6. Barra di strappo
  7. Unità taglierina linerless (TD-4425DNF)
  8. Supporto per etichette (TD-4425DNF)
  9. LED di stato
  10. LED del rotolo
  11. Pulsante image (Funzione)
  12. Pulsante image (Avanzamento)
  13. Pulsante image (Alimentazione)
  14. LED alimentazione
Per mettere in pausa la stampa, premere qualsiasi pulsante tranne image (Alimentazione). Premere nuovamente il pulsante per riprendere la stampa. È possibile mettere in pausa la stampa solo dopo che è stata stampata ogni pagina intera; la stampa non può essere messa in pausa alla pagina finale o tra pagine.

Lato posteriore

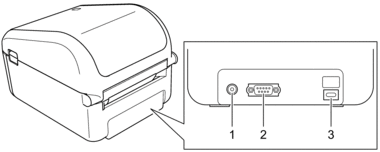

TD-4215D

TD-4215D
  1. Porta di alimentazione
  2. Porta seriale
  3. Porta USB (Type-C)

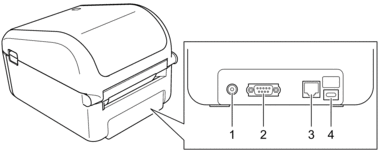

TD-4425DN/TD-4525DN/TD-4425DNF

TD-4425DNTD-4525DNTD-4425DNF
  1. Porta di alimentazione
  2. Porta seriale
  3. Porta LAN
  4. Porta USB (Type-C)

TD-4455DNWB/TD-4555DNWB/TD-4555DNWBF

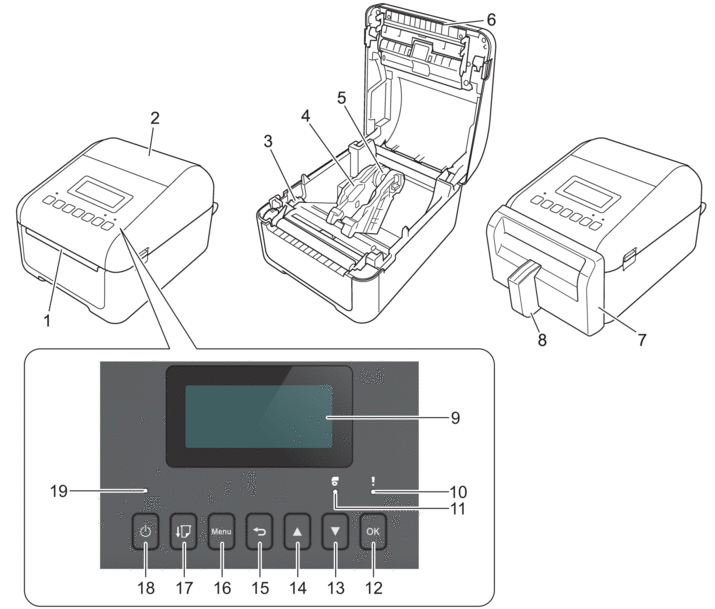

Lato anteriore

  1. Fessura di uscita delle etichette
  2. Coperchio del vano del rotolo
  3. Ghiera del regolatore
  4. Guida del rotolo
  5. Portarotolo
  6. Barra di strappo
  7. Unità taglierina linerless (TD-4555DNWBF)
  8. Supporto per etichette (TD-4555DNWBF)
  9. DISPLAY LCD
  10. LED di stato
  11. LED del rotolo
  12. Pulsante OK
  13. Pulsante image (Giù)
  14. Pulsante image (Su)
  15. Pulsante image (Indietro)
  16. Pulsante Menu
  17. Pulsante image (Avanzamento)
  18. Pulsante image (Alimentazione)
  19. LED alimentazione
Per mettere in pausa la stampa, premere qualsiasi pulsante tranne image (Alimentazione), image (Su) o image (Giù). Premere nuovamente il pulsante per riprendere la stampa. È possibile mettere in pausa la stampa solo dopo che è stata stampata ogni pagina intera; la stampa non può essere messa in pausa alla pagina finale o tra pagine.

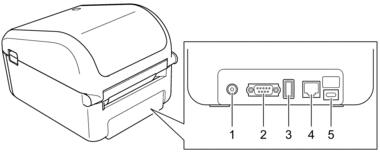

Lato posteriore

  1. Porta di alimentazione
  2. Porta seriale
  3. Porta host USB (Type-A)
  4. Porta LAN
  5. Porta USB (Type-C)
