Description des pièces

TD-4215D/TD-4425DN/TD-4525DN/TD-4425DNF

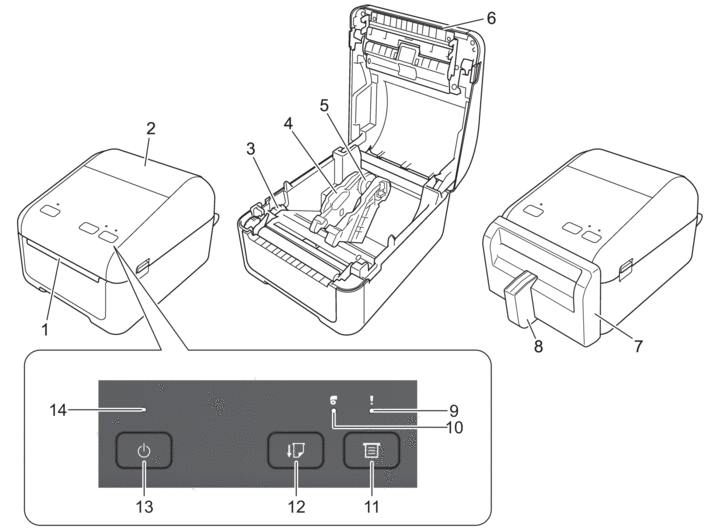

Avant

  1. Fente de sortie des étiquettes
  2. Couvercle du compartiment à rouleau
  3. Molette de réglage
  4. Guide-rouleau
  5. Support de rouleau de consommable
  6. Barre de coupe
  7. Ensemble de coupe-ruban linerless (TD-4425DNF)
  8. Support d’étiquette (TD-4425DNF)
  9. Voyant d’état
  10. Voyant de rouleau
  11. Bouton image (Fonction)
  12. Bouton image (Avance)
  13. Bouton image (Alimentation)
  14. Voyant d’alimentation
Pour mettre l’impression en pause, appuyez sur n’importe quel bouton sauf image (Alimentation). Appuyez à nouveau sur le bouton pour reprendre l’impression. L’impression ne peut être interrompue qu’une fois que chaque page a été imprimée et ne peut pas être interrompue à la dernière page ou entre des pages.

Arrière

TD-4215D

TD-4215D
  1. Port d’alimentation
  2. Port série
  3. Port USB (Type-C)

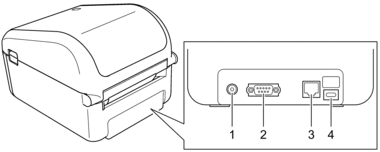

TD-4425DN/TD-4525DN/TD-4425DNF

TD-4425DNTD-4525DNTD-4425DNF
  1. Port d’alimentation
  2. Port série
  3. Port LAN
  4. Port USB (Type-C)

TD-4455DNWB/TD-4555DNWB/TD-4555DNWBF

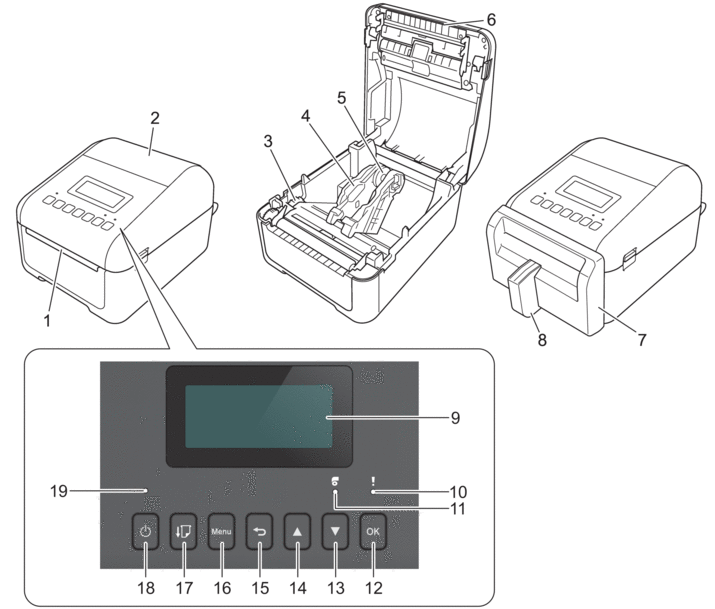

Avant

  1. Fente de sortie des étiquettes
  2. Couvercle du compartiment à rouleau
  3. Molette de réglage
  4. Guide-rouleau
  5. Support de rouleau de consommable
  6. Barre de coupe
  7. Ensemble de coupe-ruban linerless (TD-4555DNWBF)
  8. Support d’étiquette (TD-4555DNWBF)
  9. Écran à cristaux liquides
  10. Voyant d’état
  11. Voyant de rouleau
  12. Bouton OK
  13. Bouton image (Bas)
  14. Bouton image (Haut)
  15. Bouton image (Retour)
  16. Bouton de menu
  17. Bouton image (Avance)
  18. Bouton image (Alimentation)
  19. Voyant d’alimentation
Pour mettre l’impression en pause, appuyez sur n’importe quel bouton sauf image (Alimentation), image (Haut), ou image (Bas). Appuyez à nouveau sur le bouton pour reprendre l’impression. L’impression ne peut être interrompue qu’une fois que chaque page a été imprimée et ne peut pas être interrompue à la dernière page ou entre des pages.

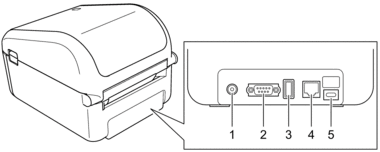

Arrière

  1. Port d’alimentation
  2. Port série
  3. Port USB hôte (Type-A)
  4. Port LAN
  5. Port USB (Type-C)
