Descripción de piezas

TD-2310D/TD-2320D/TD-2320DF

Delantera

  1. Ranura de salida de etiquetas
  2. Cubierta del compartimento del rollo
  3. Dial de ajuste
  4. Guía del rollo
  5. Soporte del rollo del material de impresión
  6. Barra dentada
  7. Unidad de corte linerless (TD-2320DF)
  8. Soporte de etiquetas (TD-2320DF)
  9. LED de estado
  10. LED del rollo
  11. Botón image (función)
  12. Botón image (alimentar)
  13. Botón image (encendido)
  14. LED de encendido
Para pausar la impresión, pulse cualquier botón excepto image (Encendido). Pulse el botón nuevamente para reanudar la impresión. Solo se puede pausar la impresión después de haber imprimido una página completa. No puede pausarse en la página final o entre páginas.

Trasera

TD-2310D

TD-2310D
  1. Cubierta del puerto de alimentación trasero
  2. Puerto de alimentación
  3. Puerto USB (Type-C)
  4. Puerto serial (RJ25)

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Cubierta del puerto de alimentación trasero
  2. Puerto de alimentación
  3. Puerto USB (Type-C)
  4. Puerto LAN
  5. Puerto serial (RJ25)
  6. Puerto USB host (Type-A)

TD-2350D/TD-2350DF

Delantera

  1. Ranura de salida de etiquetas
  2. Cubierta del compartimento del rollo
  3. Dial de ajuste
  4. Guía del rollo
  5. Soporte del rollo del material de impresión
  6. Barra dentada
  7. Unidad de corte linerless (TD-2350DF)
  8. Soporte de etiquetas (TD-2350DF)
  9. LCD
  10. LED de estado
  11. LED del rollo
  12. Botón OK
  13. Botón image (abajo)
  14. Botón image (arriba)
  15. Botón image (atrás)
  16. Botón Menú
  17. Botón image (alimentar)
  18. Botón image (encendido)
  19. LED de encendido
Para pausar la impresión, pulse cualquier botón excepto image (Encendido), image (Arriba), o image (Abajo). Pulse el botón nuevamente para reanudar la impresión. Solo se puede pausar la impresión después de que se hayan impreso una página completa. No puede pausarse en la página final o entre páginas.

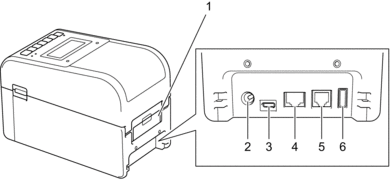

Trasera

  1. Cubierta del puerto de alimentación trasero
  2. Puerto de alimentación
  3. Puerto USB (Type-C)
  4. Puerto LAN
  5. Puerto serial (RJ25)
  6. Puerto USB host (Type-A)

TD-2350DSA

Delantera

  1. Ranura de salida de etiquetas
  2. Palanca de liberación para inclinar la pantalla táctil

    Mientras sostiene el Panel táctil, pulse suavemente la pantalla con una mano mientras presiona esta palanca hacia la parte trasera del equipo.

  3. Cubierta del compartimento del rollo
  4. Dial de ajuste
  5. Guía del rollo
  6. Soporte del rollo del material de impresión
  7. Barra dentada
  8. Pantalla táctil
  9. image Botón (izquierdo)
  10. Botón image (arriba)
  11. image Botón (derecho)
  12. Botón image (alimentar)
  13. Menu Botón
  14. Botón image (abajo)
  15. image Botón (eliminar)
  16. image Botón (espacio)
  17. Botón para el cambio de modo en la introducción de caracteres
  18. Botón OK
  19. Botones de teclado numérico/letras
  20. Botón image (atrás)
  21. Botón image (encendido)
  22. LED de encendido
Para pausar la impresión, pulse cualquier botón excepto image (Encendido), image (Arriba), o image (Abajo). Pulse el botón nuevamente para reanudar la impresión. Solo se puede pausar la impresión después de que se hayan impreso una página completa. No puede pausarse en la página final o entre páginas.

Trasera

  1. Cubierta del puerto de alimentación trasero
  2. Puerto de alimentación
  3. Puerto USB (Type-C)
  4. Puerto LAN
  5. Puerto serial (RJ25)
  6. Puerto USB host (Type-A)
