Cargar un rollo de diámetro mayor

  1. Mantenga pulsada la tecla image para apagar la impresora.
  2. Abra la cubierta del puerto de alimentación trasero.
  3. Tire de las palancas de liberación a ambos lados de la impresora para desbloquear la cubierta del compartimento del rollo.
  4. Sujete la parte frontal de la impresora y levante con firmeza la cubierta del compartimento del rollo para abrirlo.
    AVISO
    No toque la barra de corte con las manos. De hacerlo, podría sufrir lesiones.
  5. Gire el dial de ajuste para cerrar las guías del rollo en la posición correcta.
  6. Inserte la primera etiqueta e imprima con la superficie hacia arriba a través del puerto de alimentación trasero. *1
    NOTA

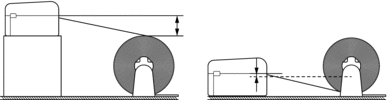

    • Coloque la impresora y el soporte del rollo externo de modo que la parte superior del puerto de alimentación trasero de la impresora esté más alta que la posición extraíble del rollo del material de impresión.
    • Coloque el rollo con la superficie de impresión hacia arriba.
    • No permita que el rollo externo toque ningún cable fijo a la impresora.
    • Según el tamaño del rollo y el método de instalación, el rollo puede sobrecargarse y no puede alimentar etiquetas/materiales de impresión. Si esto ocurre, reduzca la velocidad de impresión.
    • Asegúrese de que las etiquetas pasen por debajo del soporte del rollo del material de impresión, como se muestra en la ilustración.
  7. Introduzca en la alimentación el extremo del papel de respaldo debajo de las puntas de la guía del material (1).
    Asegúrese de que la etiqueta se extienda levemente fuera de la ranura de salida de etiquetas.
  8. Cierre la cubierta del compartimento del rollo hasta que encaje en su lugar.
    AVISO
    Tenga cuidado cuando cierre la cubierta del compartimento del rollo. Puede sufrir lesiones si sus dedos quedan atrapados entre las partes superior e inferior de la cubierta.
IMPORTANTE
  • No deje etiquetas impresas en la impresora. Si lo hace, las etiquetas se atascarán.
  • Cuando no utilice la impresora, quite el material de impresión y cierre la cubierta del compartimento del rollo.
*1

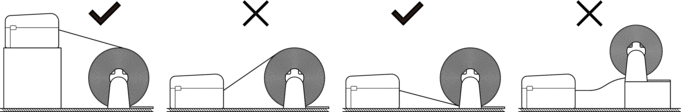

Cuando imprima las etiquetas precortadas, asegúrese de que la posición de extracción de las etiquetas esté por debajo del puerto de alimentación trasero. Si se alimenta desde arriba, el extremo frontal de una etiqueta precortada puede alcanzar la parte superior del puerto de alimentación trasero, alimentarse de su parte posterior y atascar la impresora.

Recomendamos revisar el rollo cada vez que imprima etiquetas precortadas para confirmar la posición correcta de extracción de las etiquetas y la altura del puerto de alimentación trasero, como se muestra en la ilustración.
