部件說明

TD-2310D/TD-2320D/TD-2320DF

正面

  1. 標籤出口槽
  2. 紙捲艙護蓋
  3. 調整器轉盤
  4. 紙捲導軌
  5. 介質紙捲架
  6. 撕紙桿
  7. 無背紙裁刀裝置 (TD-2320DF)
  8. 標籤支撐桿 (TD-2320DF)
  9. 狀態 LED
  10. 紙捲 LED
  11. image（功能）按鍵
  12. image（進紙）按鍵
  13. image（電源）按鍵
  14. 電源 LED
若要暫停列印，請按除 image（電源）、image（向上）或 image（向下）以外的任何按鍵。再次按該按鍵可恢復列印。只能在列印每個完整的葉面之後暫停列印，不能在最後一頁以及頁面之間暫停。

背面

TD-2310D

TD-2310D
  1. 後面進紙口護蓋
  2. 電源連接埠
  3. USB 連接埠 (Type-C)
  4. 序列連接埠 (RJ25)

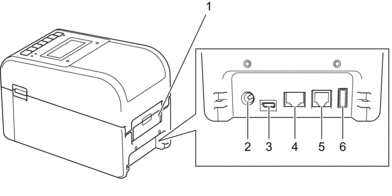

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. 後面進紙口護蓋
  2. 電源連接埠
  3. USB 連接埠 (Type-C)
  4. 區域網路連接埠
  5. 序列連接埠 (RJ25)
  6. USB 主機連接埠 (Type-A)

TD-2350D/TD-2350DF

正面

  1. 標籤出口槽
  2. 紙捲艙護蓋
  3. 調整器轉盤
  4. 紙捲導軌
  5. 介質紙捲架
  6. 撕紙桿
  7. 無背紙裁刀裝置 (TD-2350DF)
  8. 標籤支撐桿 (TD-2350DF)
  9. 液晶螢幕
  10. 狀態 LED
  11. 紙捲 LED
  12. OK按鍵
  13. image（向下）按鍵
  14. image（向上）按鍵
  15. image（返回）按鍵
  16. 「選單」按鍵
  17. image（進紙）按鍵
  18. image（電源）按鍵
  19. 電源 LED
若要暫停列印，請按除 image（電源）、image（向上）或 image（向下）以外的任何按鍵。再次按該按鍵可恢復列印。只能在列印每個完整的葉面之後暫停列印，不能在最後一頁以及頁面之間暫停。

背面

  1. 後面進紙口護蓋
  2. 電源連接埠
  3. USB 連接埠 (Type-C)
  4. 區域網路連接埠
  5. 序列連接埠 (RJ25)
  6. USB 主機連接埠 (Type-A)

TD-2350DSA

正面

  1. 標籤出口槽
  2. 觸控式螢幕傾斜釋放桿

    折疊觸控式螢幕時，請用一隻手輕輕按壓螢幕，同時將此桿朝機器背面按壓。

  3. 紙捲艙護蓋
  4. 調整器轉盤
  5. 紙捲導軌
  6. 介質紙捲架
  7. 撕紙桿
  8. 觸控式螢幕
  9. image（向左）按鍵
  10. image（向上）按鍵
  11. image（向右）按鍵
  12. image（進紙）按鍵
  13. Menu 按鍵
  14. image（向下）按鍵
  15. image（刪除）按鍵
  16. image（空格）按鍵
  17. 字元輸入模式切換按鍵
  18. OK按鍵
  19. 數字/字母按鍵
  20. image（返回）按鍵
  21. image（電源）按鍵
  22. 電源 LED
若要暫停列印，請按除 image（電源）、image（向上）或 image（向下）以外的任何按鍵。再次按該按鍵可恢復列印。只能在列印每個完整的葉面之後暫停列印，不能在最後一頁以及頁面之間暫停。

背面

  1. 後面進紙口護蓋
  2. 電源連接埠
  3. USB 連接埠 (Type-C)
  4. 區域網路連接埠
  5. 序列連接埠 (RJ25)
  6. USB 主機連接埠 (Type-A)
