Carga de rollos de gran diámetro

  1. Mantenga pulsada la tecla image para apagar la impresora.
  2. Abra la cubierta del puerto de alimentación trasero.
  3. Tire de las palancas de liberación a ambos lados de la impresora para desbloquear la cubierta del compartimento del rollo.
  4. Sujete la impresora por la parte frontal y levante con firmeza la cubierta del compartimento del rollo para abrirlo.
    AVISO
    No toque directamente la barra de corte con las manos. Si lo hiciera podría provocar lesiones.
  5. Gire el dial de ajuste para bloquear las guías del rollo en la posición adecuada.
  6. Inserte la primera etiqueta, con la superficie de impresión hacia arriba, a través del puerto de alimentación trasero. *1
    NOTA
    • Coloque la impresora y el soporte del rollo externo de modo que la parte superior del puerto de alimentación trasero de la impresora esté más alta que la posición de extracción del rollo de papel.
    • Coloque el rollo con la superficie de impresión hacia arriba.
    • No permita que el rollo externo toque ningún cable conectado a la impresora.
    • Dependiendo del tamaño del rollo y del método de instalación, puede que el rollo se sobrecargue y no sea capaz de alimentar etiquetas/material de impresión. En tal caso, reduzca la velocidad de impresión.

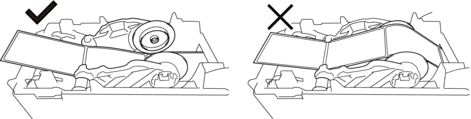

    • Asegúrese de que las etiquetas pasen por debajo del soporte del rollo de papel, como se muestra en la ilustración.
  7. Introduzca el extremo del papel trasero debajo de las puntas de la guía de medios (1).
    Asegúrese de que la etiqueta se extienda ligeramente fuera de la ranura de salida de etiquetas.
  8. Cierre la cubierta del compartimento del rollo hasta que encaje en su lugar.
    AVISO
    Tenga cuidado al cerrar la cubierta del compartimento del rollo. Puede lesionarse si los dedos quedan atrapados entre las partes superior e inferior de la cubierta.
IMPORTANTE
  • No deje etiquetas impresas en la impresora. Si lo hace, las etiquetas se atascarán.
  • Cuando la impresora no esté en uso, retire el papel y cierre la cubierta del compartimento del rollo.
*1

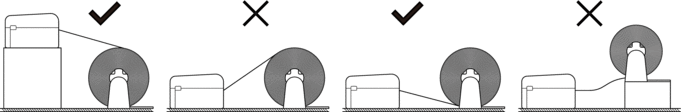

Al imprimir etiquetas precortadas, asegúrese de que la posición de extracción de la etiqueta esté más baja que el puerto de alimentación trasero. Si se alimenta desde arriba, el borde frontal de una etiqueta precortada podría engancharse en la parte superior del puerto de alimentación trasero, desprenderse del papel trasero y atascar la impresora.

Le recomendamos comprobar el rollo cada vez que imprima etiquetas precortadas para confirmar la posición correcta de extracción de la etiqueta y la altura del puerto de alimentación trasero, como se muestra en la ilustración.
