Descrição das partes do equipamento

TD-2310D/TD-2320D/TD-2320DF

Vista frontal

  1. Ranhura de saída da etiqueta
  2. Tampa do compartimento do rolo
  3. Botão de ajuste
  4. Guia do rolo
  5. Suporte do rolo de papel
  6. Barra de corte
  7. Unidade de corte Linerless (TD-2320DF)
  8. Suporte de etiquetas (TD-2320DF)
  9. LED de estado
  10. LED do rolo
  11. Botão image (Função)
  12. Botão image (Alimentação)
  13. Botão image (Energia)
  14. LED de energia
Para colocar a impressora em pausa, prima qualquer botão exceto image (Energia), image (Para cima) ou image (Para baixo). Volte a premir o botão para retomar a impressão. Apenas é possível colocar em pausa após a impressão de cada página inteira, não podendo fazê-lo na última página ou entre páginas.

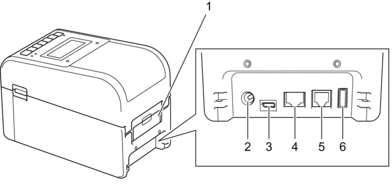

Vista posterior

TD-2310D

TD-2310D
  1. Tampa da porta de alimentação traseira
  2. Porta de alimentação
  3. Porta USB (Type-C)
  4. Porta série (RJ25)

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Tampa da porta de alimentação traseira
  2. Porta de alimentação
  3. Porta USB (Type-C)
  4. Porta de rede
  5. Porta série (RJ25)
  6. Porta de entrada USB (Type-A)

TD-2350D/TD-2350DF

Vista frontal

  1. Ranhura de saída da etiqueta
  2. Tampa do compartimento do rolo
  3. Botão de ajuste
  4. Guia do rolo
  5. Suporte do rolo de papel
  6. Barra de corte
  7. Unidade de corte Linerless (TD-2350DF)
  8. Suporte de etiquetas (TD-2350DF)
  9. Visor LCD
  10. LED de estado
  11. LED do rolo
  12. Botão OK
  13. Botão image (Baixo)
  14. Botão image (Cima)
  15. Botão image (Anterior)
  16. Botão Menu
  17. Botão image (Alimentação)
  18. Botão image (Energia)
  19. LED de energia
Para colocar a impressora em pausa, prima qualquer botão exceto image (Energia), image (Para cima) ou image (Para baixo). Volte a premir o botão para retomar a impressão. Apenas é possível colocar em pausa após a impressão de cada página inteira, não podendo fazê-lo na última página ou entre páginas.

Vista posterior

  1. Tampa da porta de alimentação traseira
  2. Porta de alimentação
  3. Porta USB (Type-C)
  4. Porta de rede
  5. Porta série (RJ25)
  6. Porta de entrada USB (Type-A)

TD-2320DSA/TD-2350DSA

Vista frontal

  1. Ranhura de saída da etiqueta
  2. Alavanca de libertação de inclinação do ecrã tátil

    Ao dobrar o ecrã tátil, pressione cuidadosamente o ecrã com uma mão enquanto pressiona esta alavanca em direção à parte traseira do equipamento.

  3. Tampa do compartimento do rolo
  4. Botão de ajuste
  5. Guia do rolo
  6. Suporte do rolo de papel
  7. Barra de corte
  8. Ecrã tátil
  9. image Botão (Esquerda)
  10. Botão image (Cima)
  11. image Botão (Direita)
  12. Botão image (Alimentação)
  13. Menu Botão
  14. Botão image (Baixo)
  15. image Botão (Eliminar)
  16. image Botão (Espaço)
  17. Botão comutador de modo de introdução de carateres
  18. Botão OK
  19. Botões numéricos/letras
  20. Botão image (Anterior)
  21. Botão image (Energia)
  22. LED de energia
Para colocar a impressora em pausa, prima qualquer botão exceto image (Energia), image (Para cima) ou image (Para baixo). Volte a premir o botão para retomar a impressão. Apenas é possível colocar em pausa após a impressão de cada página inteira, não podendo fazê-lo na última página ou entre páginas.

Vista posterior

  1. Tampa da porta de alimentação traseira
  2. Porta de alimentação
  3. Porta USB (Type-C)
  4. Porta de rede
  5. Porta série (RJ25)
  6. Porta de entrada USB (Type-A)
