Opis części

TD-2310D/TD-2320D/TD-2320DF

Przód

  1. Otwór wyjścia etykiety
  2. Pokrywa komory
  3. Pokrętło regulatora
  4. Prowadnica rolki
  5. Uchwyt rolki nośnika
  6. Listwa odrywająca
  7. Zespół obcinaka etykiet bez podkładu (TD-2320DF)
  8. Wspornik etykiet (TD-2320DF)
  9. Dioda stanu
  10. Dioda rolki
  11. Przycisk image (funkcyjny)
  12. Przycisk image (podawanie)
  13. Przycisk image (zasilanie)
  14. Dioda zasilania
Aby wstrzymać drukowanie, naciśnij dowolny przycisk z wyjątkiem image (Zasilanie), image (Góra) lub image (Dół). Naciśnij go ponownie, aby wznowić drukowanie. Drukowanie może zostać wstrzymane tylko po wydrukowaniu pełnej strony i wstrzymanie nie jest możliwe na ostatniej stronie ani między stronami.

Tył

TD-2310D

TD-2310D
  1. Pokrywa tylnego portu podawania
  2. Gniazdo zasilania
  3. Port USB (Type-C)
  4. Port szeregowy RJ25

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Pokrywa tylnego portu podawania
  2. Gniazdo zasilania
  3. Port USB (Type-C)
  4. Gniazdo LAN
  5. Port szeregowy RJ25
  6. Gniazdo hosta USB (Type-A)

TD-2350D/TD-2350DF

Przód

  1. Otwór wyjścia etykiety
  2. Pokrywa komory
  3. Pokrętło regulatora
  4. Prowadnica rolki
  5. Uchwyt rolki nośnika
  6. Listwa odrywająca
  7. Zespół obcinaka etykiet bez podkładu (TD-2350DF)
  8. Wspornik etykiet (TD-2350DF)
  9. Wyświetlacz LCD
  10. Dioda stanu
  11. Dioda rolki
  12. Przycisk OK
  13. Przycisk image (w dół)
  14. Przycisk image (w górę)
  15. Przycisk image (czarny)
  16. Przycisk menu
  17. Przycisk image (podawanie)
  18. Przycisk image (zasilanie)
  19. Dioda zasilania
Aby wstrzymać drukowanie, naciśnij dowolny przycisk z wyjątkiem image (Zasilanie), image (Góra) lub image (Dół). Naciśnij go ponownie, aby wznowić drukowanie. Drukowanie może zostać wstrzymane tylko po wydrukowaniu pełnej strony i wstrzymanie nie jest możliwe na ostatniej stronie ani między stronami.

Tył

  1. Pokrywa tylnego portu podawania
  2. Gniazdo zasilania
  3. Port USB (Type-C)
  4. Gniazdo LAN
  5. Port szeregowy RJ25
  6. Gniazdo hosta USB (Type-A)

TD-2320DSA/TD-2350DSA

Przód

  1. Otwór wyjścia etykiety
  2. Dźwignia zwalniająca pochylanie ekranu dotykowego

    Podczas składania ekranu dotykowego delikatnie naciśnij ekran jedną ręką, jednocześnie naciskając tę dźwignię w kierunku tylnej części urządzenia.

  3. Pokrywa komory
  4. Pokrętło regulatora
  5. Prowadnica rolki
  6. Uchwyt rolki nośnika
  7. Listwa odrywająca
  8. Ekran dotykowy
  9. Przycisk image (lewo)
  10. Przycisk image (w górę)
  11. Przycisk image (prawo)
  12. Przycisk image (podawanie)
  13. Przycisk Menu
  14. Przycisk image (w dół)
  15. Przycisk image (Usuń)
  16. Przycisk image (spacja)
  17. Przycisk przełączania trybu wprowadzania znaków
  18. Przycisk OK
  19. Przyciski numeryczne/literowe
  20. Przycisk image (czarny)
  21. Przycisk image (zasilanie)
  22. Dioda zasilania
Aby wstrzymać drukowanie, naciśnij dowolny przycisk z wyjątkiem image (Zasilanie), image (Góra) lub image (Dół). Naciśnij go ponownie, aby wznowić drukowanie. Drukowanie może zostać wstrzymane tylko po wydrukowaniu pełnej strony i wstrzymanie nie jest możliwe na ostatniej stronie ani między stronami.

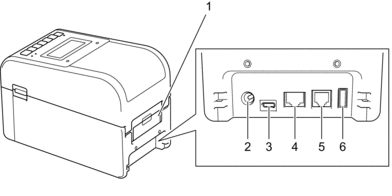

Tył

  1. Pokrywa tylnego portu podawania
  2. Gniazdo zasilania
  3. Port USB (Type-C)
  4. Gniazdo LAN
  5. Port szeregowy RJ25
  6. Gniazdo hosta USB (Type-A)
