Beskrivelse av deler

TD-2310D/TD-2320D/TD-2320DF

Foran

  1. Etikettutgangsåpning
  2. Deksel for rull
  3. Justeringsskive
  4. Rulleføreren
  5. Medierulleholder
  6. Avrivingskant
  7. Kutteenhet uten dekkpapir (TD-2320DF)
  8. Etikettstøtte (TD-2320DF)
  9. Statuslampe
  10. Rull-lampe
  11. image (Funksjon)-knapp
  12. image (Mate)-knapp
  13. image (Strøm)-knapp
  14. Strømlampe
For å sette utskrift på pause, trykker du på hvilken som helst knapp bortsett fra image (Strøm), image (Opp) eller image (Ned). Trykk på knappen igjen for å gjenoppta utskriften. Du kan bare sette utskriften på pause etter at hver hele side er skrevet ut, og du kan ikke sette utskriften på pause når siste side skrives ut eller mellom sidene.

Bak

TD-2310D

TD-2310D
  1. Deksel for bakre mateport
  2. Strømport
  3. USB-port (Type-C)
  4. Serieport (RJ25)

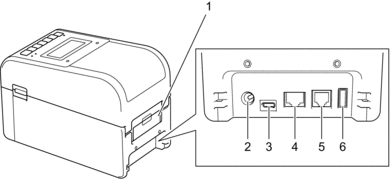

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Deksel for bakre mateport
  2. Strømport
  3. USB-port (Type-C)
  4. LAN-port
  5. Serieport (RJ25)
  6. USB-vertsport (Type-A)

TD-2350D/TD-2350DF

Foran

  1. Etikettutgangsåpning
  2. Deksel for rull
  3. Justeringsskive
  4. Rulleføreren
  5. Medierulleholder
  6. Avrivingskant
  7. Kutteenhet uten dekkpapir (TD-2350DF)
  8. Etikettstøtte (TD-2350DF)
  9. LCD
  10. Statuslampe
  11. Rull-lampe
  12. OK-knapp
  13. image (Ned)-knapp
  14. image (Opp)-knapp
  15. image (Tilbake)-knapp
  16. Meny-knapp
  17. image (Mate)-knapp
  18. image (Strøm)-knapp
  19. Strømlampe
For å sette utskrift på pause, trykker du på hvilken som helst knapp bortsett fra image (Strøm), image (Opp) eller image (Ned). Trykk på knappen igjen for å gjenoppta utskriften. Du kan bare sette utskriften på pause etter at hver hele side er skrevet ut, og du kan ikke sette utskriften på pause når siste side skrives ut eller mellom sidene.

Bak

  1. Deksel for bakre mateport
  2. Strømport
  3. USB-port (Type-C)
  4. LAN-port
  5. Serieport (RJ25)
  6. USB-vertsport (Type-A)

TD-2320DSA/TD-2350DSA

Foran

  1. Etikettutgangsåpning
  2. Utløserhendel for helling av pekeskjerm

    Når du bretter pekeskjermen, trykker du skjermen forsiktig ned med én hånd mens du trykker hendelen mot baksiden av maskinen.

  3. Deksel for rull
  4. Justeringsskive
  5. Rulleføreren
  6. Medierulleholder
  7. Avrivingskant
  8. Pekeskjerm
  9. image (Venstre) knapp
  10. image (Opp)-knapp
  11. image (Høyre) knapp
  12. image (Mate)-knapp
  13. Menu Knapp
  14. image (Ned)-knapp
  15. image (Slett) knapp
  16. image (Mellomrom) knapp
  17. Knapp for bytte av inngangsmodus for tegn
  18. OK-knapp
  19. Talltaster/bokstavtaster
  20. image (Tilbake)-knapp
  21. image (Strøm)-knapp
  22. Strømlampe
For å sette utskrift på pause, trykker du på hvilken som helst knapp bortsett fra image (Strøm), image (Opp) eller image (Ned). Trykk på knappen igjen for å gjenoppta utskriften. Du kan bare sette utskriften på pause etter at hver hele side er skrevet ut, og du kan ikke sette utskriften på pause når siste side skrives ut eller mellom sidene.

Bak

  1. Deksel for bakre mateport
  2. Strømport
  3. USB-port (Type-C)
  4. LAN-port
  5. Serieport (RJ25)
  6. USB-vertsport (Type-A)
