Descrizione dei componenti

TD-2310D/TD-2320D/TD-2320DF

Lato anteriore

  1. Fessura di uscita delle etichette
  2. Coperchio del vano del rotolo
  3. Ghiera del regolatore
  4. Guida del rotolo
  5. Portarotolo
  6. Barra di strappo
  7. Unità taglierina linerless (TD-2320DF)
  8. Supporto per etichette (TD-2320DF)
  9. LED di stato
  10. LED del rotolo
  11. Pulsante image (Funzione)
  12. Pulsante image (Avanzamento)
  13. Pulsante image (Alimentazione)
  14. LED alimentazione
Per mettere in pausa la stampa, premere qualsiasi pulsante tranne image (Alimentazione), image (Su) o image (Giù). Premere nuovamente il pulsante per riprendere la stampa. È possibile mettere in pausa la stampa solo dopo che è stata stampata ogni pagina intera; la stampa non può essere messa in pausa alla pagina finale o tra pagine.

Lato posteriore

TD-2310D

TD-2310D
  1. Coperchio della porta di alimentazione posteriore
  2. Porta di alimentazione
  3. Porta USB (Type-C)
  4. Porta seriale (RJ25)

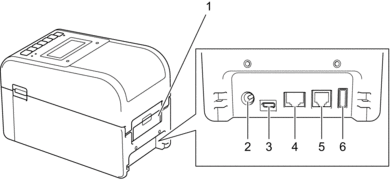

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Coperchio della porta di alimentazione posteriore
  2. Porta di alimentazione
  3. Porta USB (Type-C)
  4. Porta LAN
  5. Porta seriale (RJ25)
  6. Porta host USB (Type-A)

TD-2350D/TD-2350DF

Lato anteriore

  1. Fessura di uscita delle etichette
  2. Coperchio del vano del rotolo
  3. Ghiera del regolatore
  4. Guida del rotolo
  5. Portarotolo
  6. Barra di strappo
  7. Unità taglierina linerless (TD-2350DF)
  8. Supporto per etichette (TD-2350DF)
  9. DISPLAY LCD
  10. LED di stato
  11. LED del rotolo
  12. Pulsante OK
  13. Pulsante image (Giù)
  14. Pulsante image (Su)
  15. Pulsante image (Indietro)
  16. Pulsante Menu
  17. Pulsante image (Avanzamento)
  18. Pulsante image (Alimentazione)
  19. LED alimentazione
Per mettere in pausa la stampa, premere qualsiasi pulsante tranne image (Alimentazione), image (Su) o image (Giù). Premere nuovamente il pulsante per riprendere la stampa. È possibile mettere in pausa la stampa solo dopo che è stata stampata ogni pagina intera; la stampa non può essere messa in pausa alla pagina finale o tra pagine.

Lato posteriore

  1. Coperchio della porta di alimentazione posteriore
  2. Porta di alimentazione
  3. Porta USB (Type-C)
  4. Porta LAN
  5. Porta seriale (RJ25)
  6. Porta host USB (Type-A)

TD-2320DSA/TD-2350DSA

Lato anteriore

  1. Fessura di uscita delle etichette
  2. Leva di rilascio dell'inclinazione del touchscreen

    Quando si ripiega il touchscreen, premere delicatamente lo schermo con una mano e contemporaneamente premere questa leva verso la parte posteriore della macchina.

  3. Coperchio del vano del rotolo
  4. Ghiera del regolatore
  5. Guida del rotolo
  6. Portarotolo
  7. Barra di strappo
  8. Touchscreen
  9. image (sinistro)
  10. Pulsante image (Su)
  11. image (destro)
  12. Pulsante image (Avanzamento)
  13. Menu Pulsante
  14. Pulsante image (Giù)
  15. image (Elimina)
  16. image (Spazio)
  17. Pulsante per cambiare la modalità di immissione dei caratteri
  18. Pulsante OK
  19. Pulsante per numeri/lettere
  20. Pulsante image (Indietro)
  21. Pulsante image (Alimentazione)
  22. LED alimentazione
Per mettere in pausa la stampa, premere qualsiasi pulsante tranne image (Alimentazione), image (Su) o image (Giù). Premere nuovamente il pulsante per riprendere la stampa. È possibile mettere in pausa la stampa solo dopo che è stata stampata ogni pagina intera; la stampa non può essere messa in pausa alla pagina finale o tra pagine.

Lato posteriore

  1. Coperchio della porta di alimentazione posteriore
  2. Porta di alimentazione
  3. Porta USB (Type-C)
  4. Porta LAN
  5. Porta seriale (RJ25)
  6. Porta host USB (Type-A)
